Växtbäddsystem > Växtbädd system Cripps 01

CRIPPS 01

Växtbädd system

Robust och långvarig kombination godkänd och ofta används av Stockholms stad.

Prisförfrågan

2082 Sparreholm Slim A2

      + RAL

2090 Cortland heltäckt



2013 Cripps

                               + RAL

4st Betongplattor 500x500x50mm



Extra tillbehör :

8041 Pippin sky PLAN 125 kN



  • Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.
  • Förhindrar att jorden och rötterna komprimeras.
  • Trädets naturliga rottillväxt stimuleras bättre.
  • Effektiv låsning av betonglådans hörn med hjälp av stålstag.
  • Ingjuten gängtapp på ovansidan för enkla lyft.
  • Möjligt att byta ut enskild del vi skada.
  • Lång livscykel.



Art.nr.     Benämning  Beskrivning

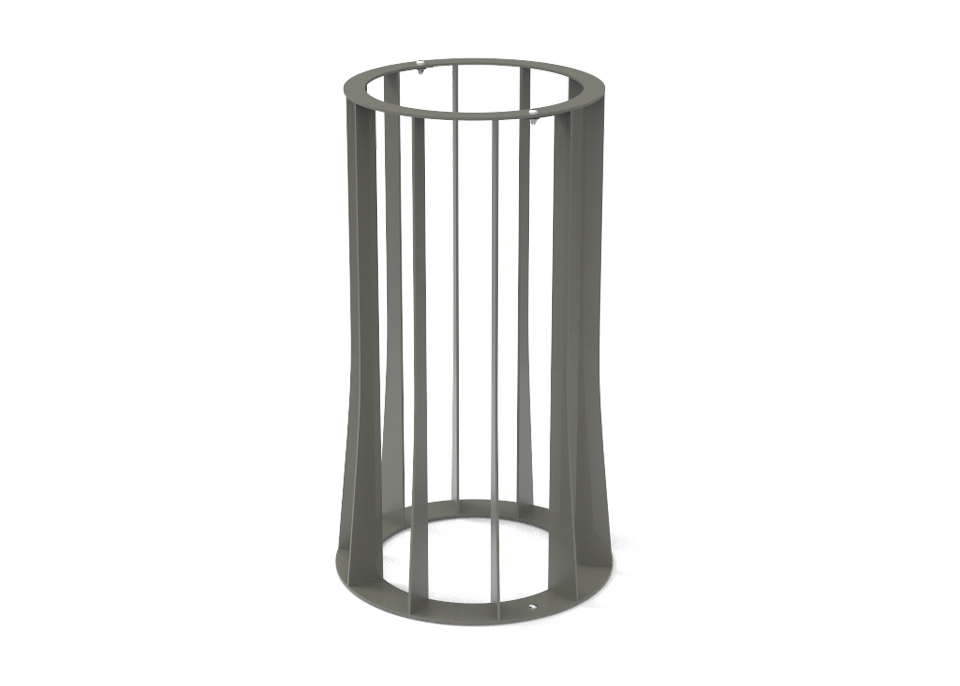

2013 Cripps Stamskydd höjd 1100 mm
2090 Cortland Heltäckt  Markgaller 1400x1400mm
2082 A2 Sparreholm Slim Trädgropsram i stål A2 40/80
2083 Drakenberg 4 del Trädgropsfundament "hajtand" i betong
8041 Pippin sky PLAN Plan dagvatten/luftningsbrunn 125 KN

TB-Fäste GK-R   GK-fäste gripklo U25-U50 rör – set
TB-Distans ring   Distans ring D50 - set
TB-Betongplatta 500x500x50   Markplatta 500x500x50



Art.nr. Benämning Längd (mm) Djup (mm) Höjd (mm)
2013 Cripps 650 650 1100
2090 Cortland Heltäckt 1400 1400 40
2082 A2 Sparreholm Slim  1400 1400 40/80
2083 Drakenberg 4 del 1400 1400 600
8041 Pippin sky PLAN 543  543 630

  Betongplattor 500 500 50



  • Se mer information på produktsidorna
Art.Nr.

Benämning

Kod

Material och ytbehandlingar
2013 Cripps RfPu Rostfritt stål (Rf) Pulver lack (Pu)
2090 Cortland Heltäckt Sj Segjärn (Sj) / Segjärn (Sj) + Våtlackad (Vl)
2082 A2 Sparreholm Slim BsZn Stål (Bs) + Varmförzinkat (Zn)
2083 Drakenberg 4 del Bt Betong (Bt)
8041 Pippin Sky PLAN Rf / Co Rostfritt stål (Rf) / Corten (Co)

TB-Fäste-GK_Rör GK-Fäste gripklo U25-U50 rör RfPu Rostfritt stål (Rf) Pulver lack (Pu)
TB-Distansring_D50 Bergvik distans ringar D50 RfPu Rostfritt stål (Rf) Pulver lack (Pu)
TB-Betongplatta 500x500x50 Markplatta Bt Betong (Bt)





Tillval:
TV-Pu - Pulver lack RAL färgkulör
TV-Sl - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent

Pippin sky stationär dagvatten/luftningsbrunn 15/125/250 kN - plan yta

Förser träd och växters rötter med luft och vatten när omgivande yta är beklädd med t e x marksten eller asfalt. Betäckningen i Cortén stål eller Pulver lackad Rostfritt stål.



Till produktens sida >





Holländare trädgropsregulator

Trädgropsregulatorn är framtagen för att kunna justera höjden mellan trädgropsfundament och/eller trädgropsramar för att möjliggöra så att markgaller hamnar dikt an mot kringliggande markbeläggning.

Till produktens sida >




Betongfundamentet placeras i en stor grop i marken, på lämpligt djup och på jordlager enligt projektets specifikationer. Under varje hörn av fundamentet används en stabiliserande 50x50 cm betongplatta så att den inte sjunker. På betongfundamentets ovansida placeras sparreholmsramen - den fungerar som en lämplig yta för markgallret och en separator från det omgivande marktäcket - gatsten eller asfalt.
Efter att trädet har planterats placeras Cortland markgaller på metallramen. Därefter monteras Bergvik-trädskyddet - anslutet till de fyra kopplingsflikarna på undersidan av gallret.

För ytterligare installationsanvisningar, följ länkarna till de specifika produktsidorna.
