SPARREHOLM SLIM
A2 40/80
Sparreholm trädgropsram i stål för markgaller är framtagen tillsammans med trädexpert.
Resultatet blev en stabil och kraftig trädgropsram i stål som fyller flera funktioner.
- Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.
- Skyddar trädets rötter både från sidorna och ovan ifrån.
- Ramen ger ett bra och effektivt skydd mot kringliggande markbeläggning.
- Ramen håller markgallret på plats.
- Demonterbara stödhållare.
- Stödhållarna kan utrustas med fästen för stamskydd konstruerade både med rör ben eller plattståls ben alt. slutfästen för låsning.
- Stödhållare möjliggör flyttning av markgaller delar för städning under.
- Markgaller bultas ihop på traditionellt vis med tvärgående bult.
- Olika fästen finns för montering ihop med klassiskt alt. heltäckt markgaller markgaller
- Utbytbara delar vid påkörning.
- Vibrationsbrickor som kontinuerligt förstärker fästelementens delar vid minsta vibration från trafik.
- Möjligt vid behov att bulta fast i ramen i trädgropsfundamentet i prefab betong.
- Förhindrar att jorden och rötterna komprimeras.
- Användning möjlig enskilt eller i kombination.
- Ingjuten gängtapp på ovansidan för enkla lyft.
- Möjligt att byta ut enskild del vi skada.
- Lång livscykel.
- Kan fås i olika kulörer och helt i rostfritt utförande
Underhållsfri
Miljöbedömd via SUNDAHUS
Miljöbedöm via BYGGVARUBEDÖMNINGEN, BVB ID 128599
Sökbar i BYGGVARUBEDÖMNINGEN´S produktdatabas
Stål (Bs) + Varmförzinkad (Zn)
Fästelement (Fzv)
Yttermått: 1400 x 1400 mm
Höjd: 40 mm

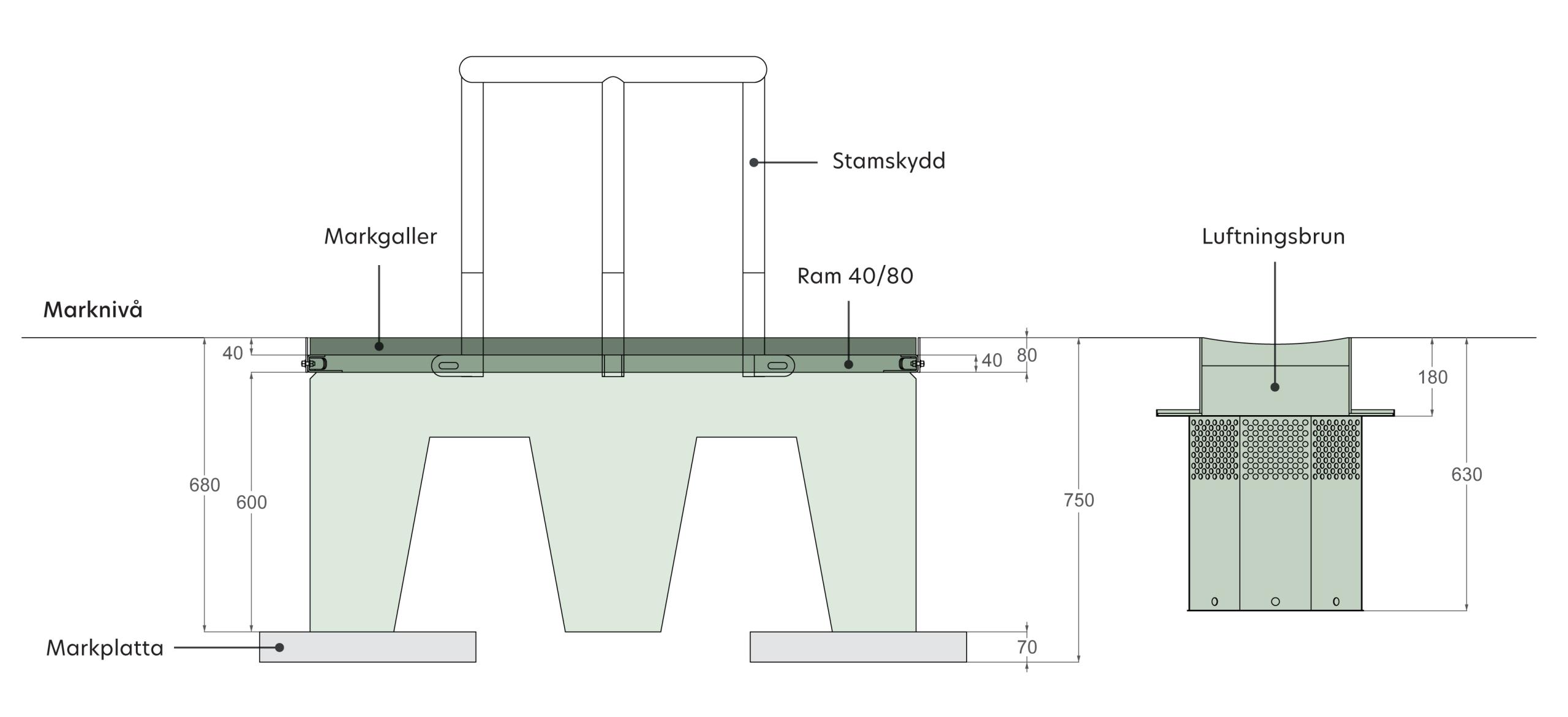

Höjd ram med kantstöd och markgaller: 80 mm
Tjocklek: 4 mm
Belastning: Trädgropsfundament +trädgropsram i stål +markgaller ≧125 kN ( ca: 12 ton)
2082 A2 - Sparreholm slim ram i stål A2 40/80
Tv-Rf - Rostfritt obehandlat stål (Bra miljöval - ingen ytbehandling)
Tv-Pu - Pulverlack
Välj mellan våra standard RAL färgkulörer
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Trädgropsregulator
Holländare trädgropsregulator är framtagen för att kunna justera höjden
mellan trädgropsfundament och/eller trädgropsramar för
att möjliggöra så att markgaller hamnar dikt an mot kringliggande markbeläggning.
Därefter används skruvade plywood skivor som gjutform för att kunna gjuta till en solid förhöjning.
Mått från trädgropsfundament i betong till Sparreholm trädgropsram i stål
Art.nr. 20950-52 Bs - Holländare trädgropsregulator - set Regleras mellan12-48 mm
Art.nr. 20950-87 Bs - Holländare trädgropsregulator - set Regleras mellan 47-83 mm
Art.nr. 20950-122 Bs - Holländare trädgropsregulator - set Regleras mellan 82-118 mm
Art.nr. 20950-152 Bs - Holländare trädgropsregulator - set Regleras mellan 112-148 mm
Art.nr. 20950-182 Bs - Holländare trädgropsregulator - set Regleras mallan 142-178 mm
Art.nr. 20950-227 Bs - Holländare trädgropsregulator - set Regleras mellan 187-223 mm
Art.nr. 20950-272 Bs - Holländare trädgropsregulator - set Regleras mellan 223-268 mm
Art.nr. 20950-310 Bs - Holländare trädgropsregulator - set Regleras mellan 270-306 mm
A. Lös placering direkt mot trädgropsfundament i prefab betong
B. Bultas i trädgropsfundament i prefab betong
Design: Edges
Kvalitetstillverkad: Malus
Ståldetaljer
Stål (Bs) + Varmförzinkad (Zn)
Fästelement
Fästelement (Fzv)
Utskrifter - Material / Underhåll
Produktblad
Sparreholm ram i stål slim A2 - produktblad.pdf
Monteringsanvisning
Sparreholm ram i stål slim A2 - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
Sundahus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf
2D - Filer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
