Dagbattenbädd system > Colatus 8036A - Täckt filter kammare

COLATUS A

Dagvattenbädd system
Täckt filter kammare

En vegetationsbeklädd markbädd med fördröjningszon för infiltrering och rening av dagvattnet.

En innovativ lösning i sammarbete med Tyréns och Stockholms Stad.

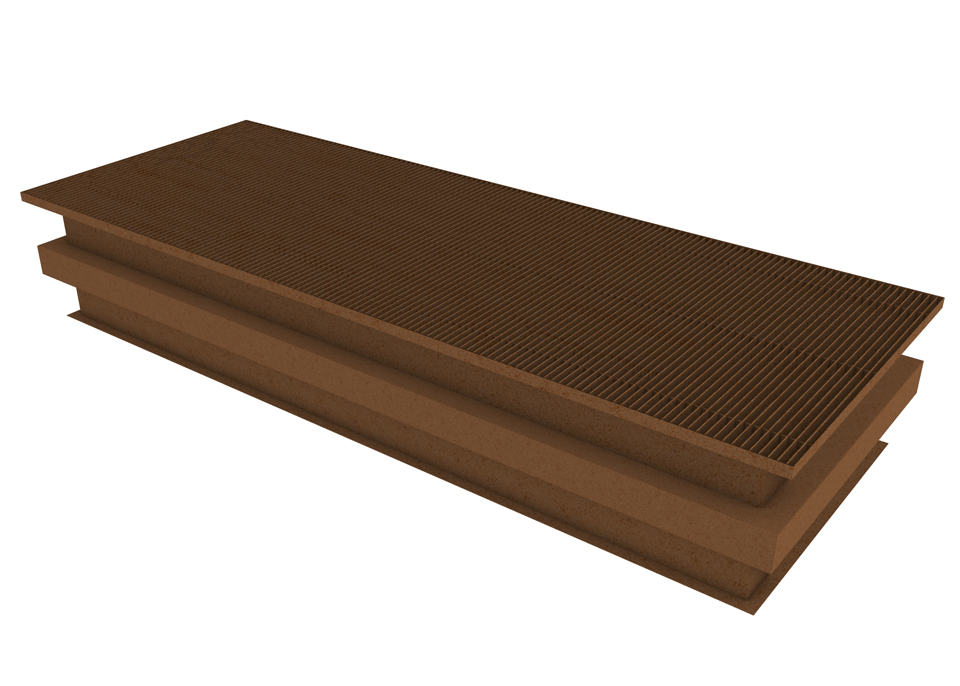

8036 Colatus





8st Betongplattor 500x500x70mm

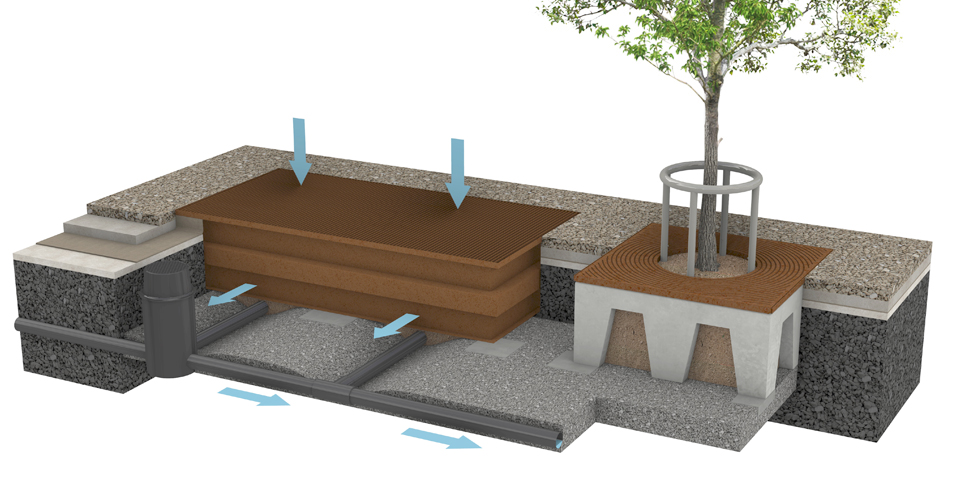

Regnvatten samlas upp, filtreras och leds mot trädrötterna ▸

I dag består stora delar av städer och bostadsområden av hårdgjorda ytor, vilket ställer ökade krav på hantering av dagvatten vid extremt väder.
En lösning är att använda regnbäddar som fungerar som lagring och fördröjning av dagvatten. Vattnet hinner då filtreras eller rinna bort i lagom takt utan att det orsakar översvämningar.Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.

  • Leder bort dagvatten från hårdytor till växtbädden med luftad dagvattenbrunn / ar
  • Fördröj och minska vattenflödet vid krafigt regn
  • Naturligt biofilter som hanterar föroreningar i dagvattnet
  • Regn tas upp direkt utav växterna
  • Delar av vattnet avdunstar till atmosfären
  • Växter omvandla fosfor och kväve till biomassa
  • Valfri placering av stadsträd med prefab betongfundament i klassiskt hajtands utförande,
       en konstruktion med beprövade öppningar för att rötter skall nå ut
  • Växtval i toppen och filtermaterial av jord/sand blandningar i magasinet
  • Inlopp i marknivå och dränskickt, och rör i botten i ett öppet system med utlopp



Art.nr.     Benämning  Beskrivning
8036 Colatus Kammare

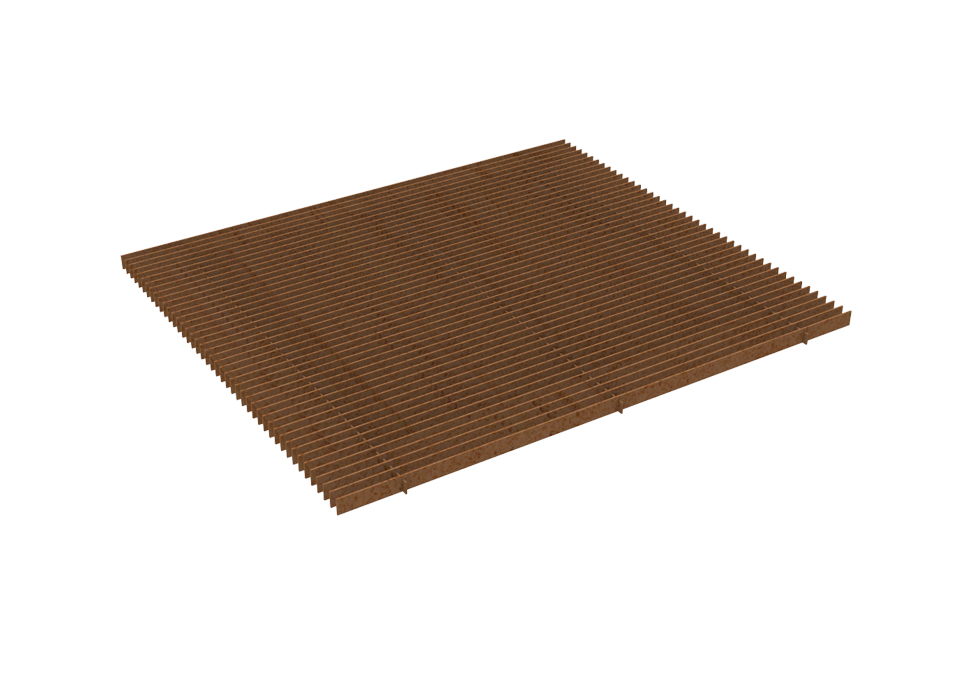

14600 Wyken C - 3st Markgaller 1400x1270mm

TB-BP1 TB-Betongplatta Markplatta 500x500x70



Art.nr. Benämning Längd (mm) Djup (mm) Höjd (mm)
8036 Colatus 3760 1415 640

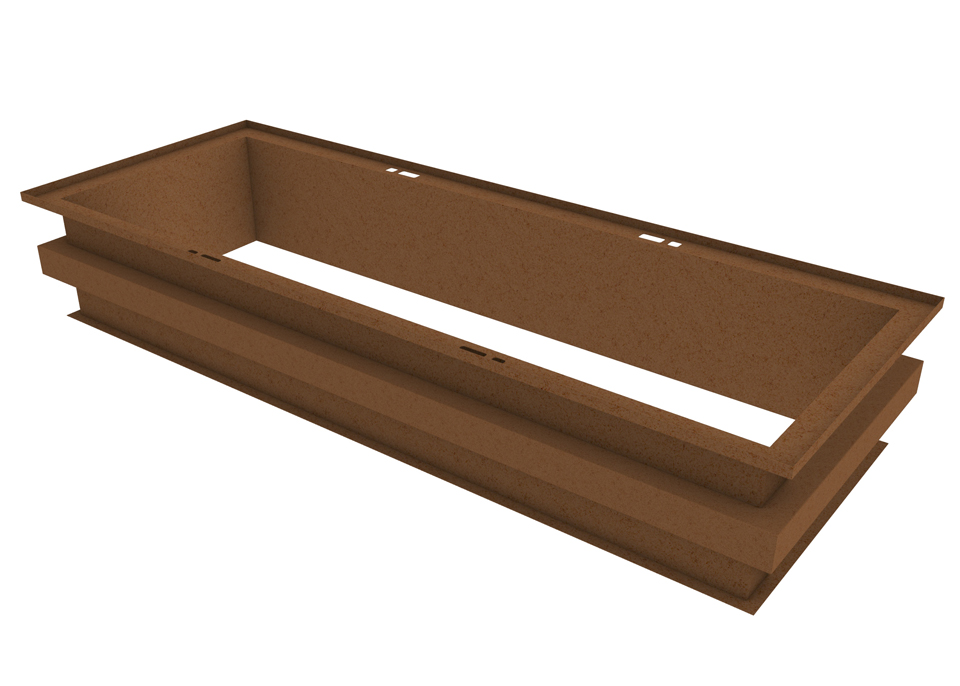

Kammare och ram

    3516 1172 600

Kammare

14600 Wyken C  1400 1247 40

TB-BP1 Betongplattor 500 500 70 x8st



  • Se mer information på produktsidorna

8036 Colatus  –  Vikt 180 kg.



14600 Wyken C  –  Vikt 135 kg.

                    3st  –  Vikt 400 kg.



Art.Nr.

Benämning

Kod

Material och ytbehandlingar

8036 Colatus Co Cortén stål (Co)
14600 Wyken C Co Cortén stål (Co)

TB-BP1 Markplatta Bt Betong (Bt)














Art. nr. Produkt 2D - Linjer 3D - Modeller
8036 Colatus Colatus - 8036_2d.dwg Colatus - 8036_3d.dwg
14600 Wyken C Wyken C -14600_2d.dwg Wyken C - 14600_3d.dwg

Andra dagvattenbäddsystem från Malus :

2081 Drakenberg

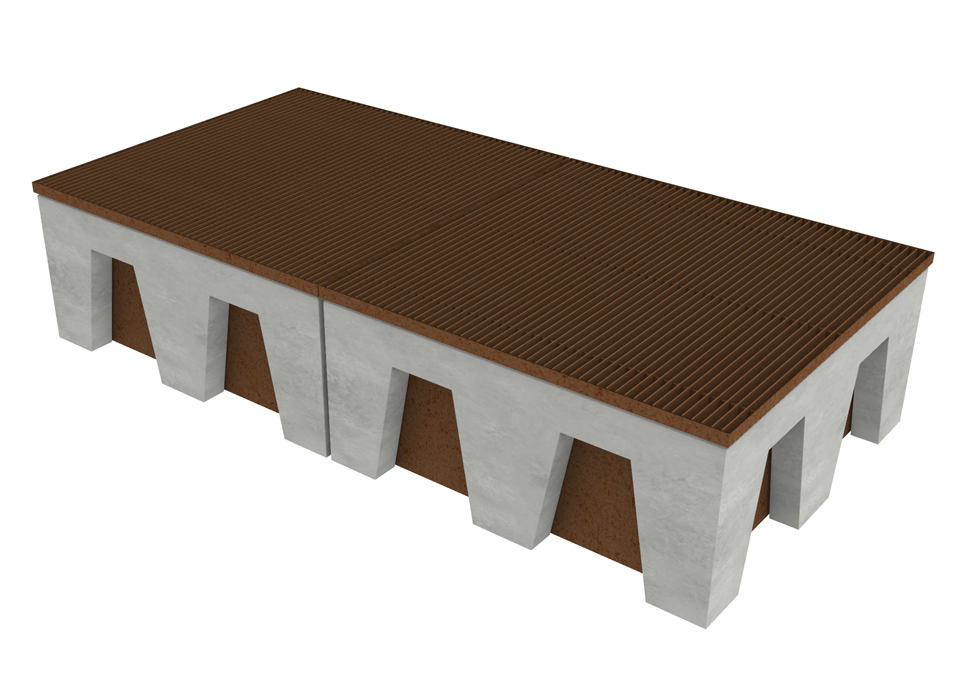

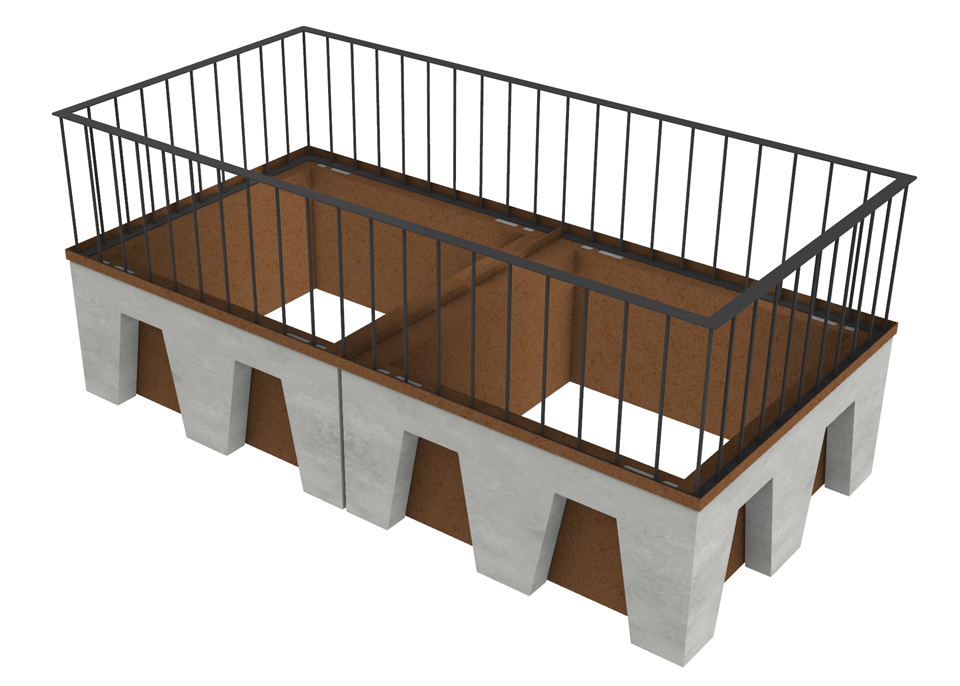

8035 Sandow
14500 Wyken B



Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
