Produkter > Trädskydd / Markgaller > Wyken C öppet markgaller 1400x1247x40

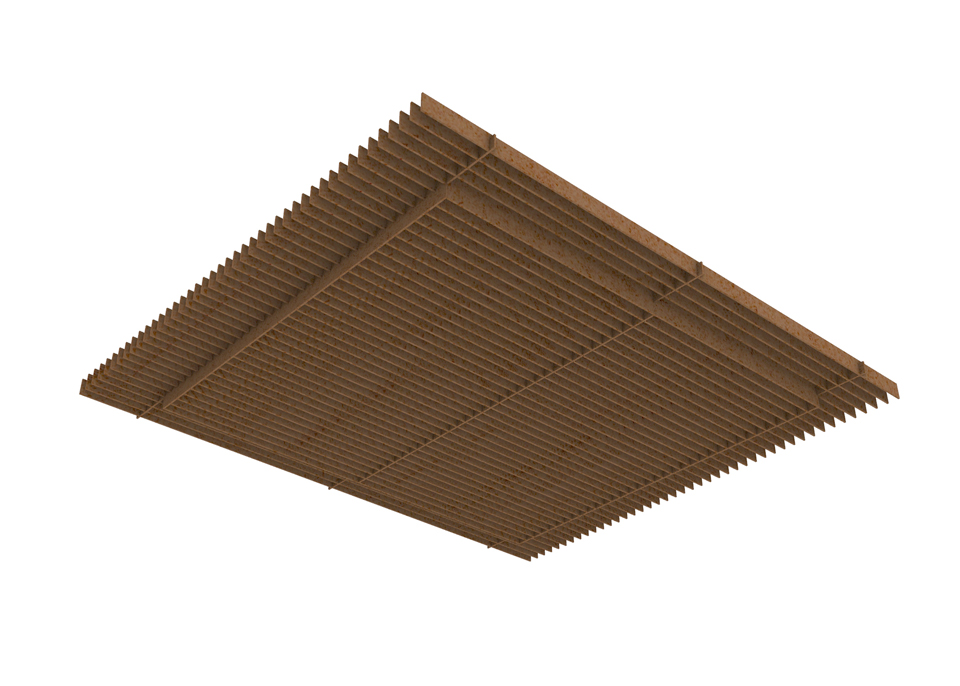

WYKEN C
Wyken öppet markgaller för hantering av skyfall.
"Linjärt mönster"
En design som skapar ett visuellt uttryck i stadsmiljön.
Utformad med tvärgående plattstål som skapar gallerforms mönster för att uppnå god halkskyddseffekt.
Därtill är hela ytan extra laserskuren med fördjupningar 10-1-10 mm som ger ytan en anti-slipstruktur.
Cortén stålets naturliga oxidation skapar därtill en yta med friktion.

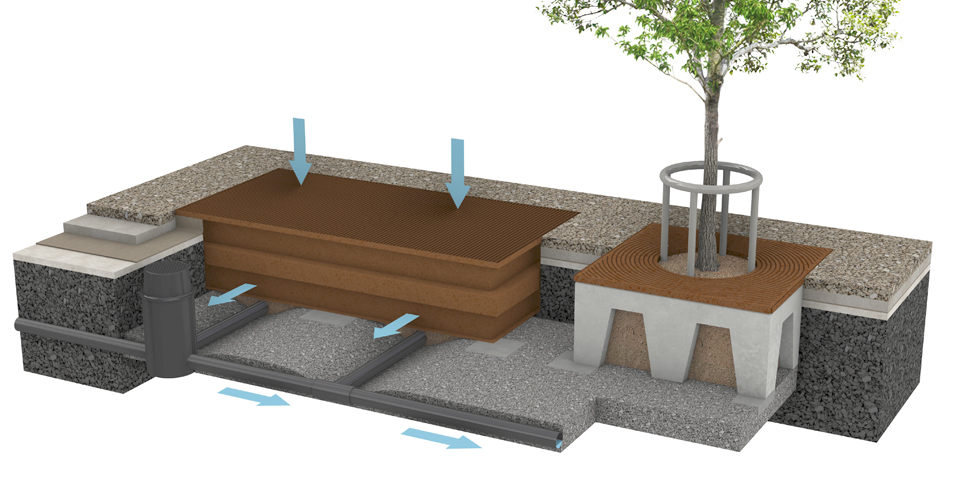

- Utformning med syfte att hantera skyfall
- Inflöde sker direkt via ytan till vattenmagasin
- Placeras ovanpå regnbädd / vattenmagasin
- Säkerställer stora vatten flöden direkt in i regnbädden
- Enskilt eller i stora sytem
- Genomsläppande yta 85%
- Max belastning i centrum 1.150 kg
- Öppna sidor, Wyken ram finns som tillval.
- Halkskyddseffekt
- Friktionsyta
- Anti-slipstruktur
- Säker för cykel
- Underhållsfritt
Miljöbedömd via SUNDAHUS
Cortén stål (Co)
Yttermått: 1400 x 1247 mm. Öppna sidor
Öppen yta: 85%
Vikt: 115 kg
Belastning: ≧10 kN i centrum 1.150 kg
Belastning: Trädgropsfundament +trädgropsram i stål +markgaller ≧85 kN ( ca: 8,5 ton)
Säker för cykel:
Maroriteten av cyklar har cykeldäck med mått 30 mm.
Undantag: Vissa sportcyklar har cykeldäck 25 mm och 23 mm.
Design: Edge
Kvalitetstillverkad: Malus
Vid montering ovanpå våra

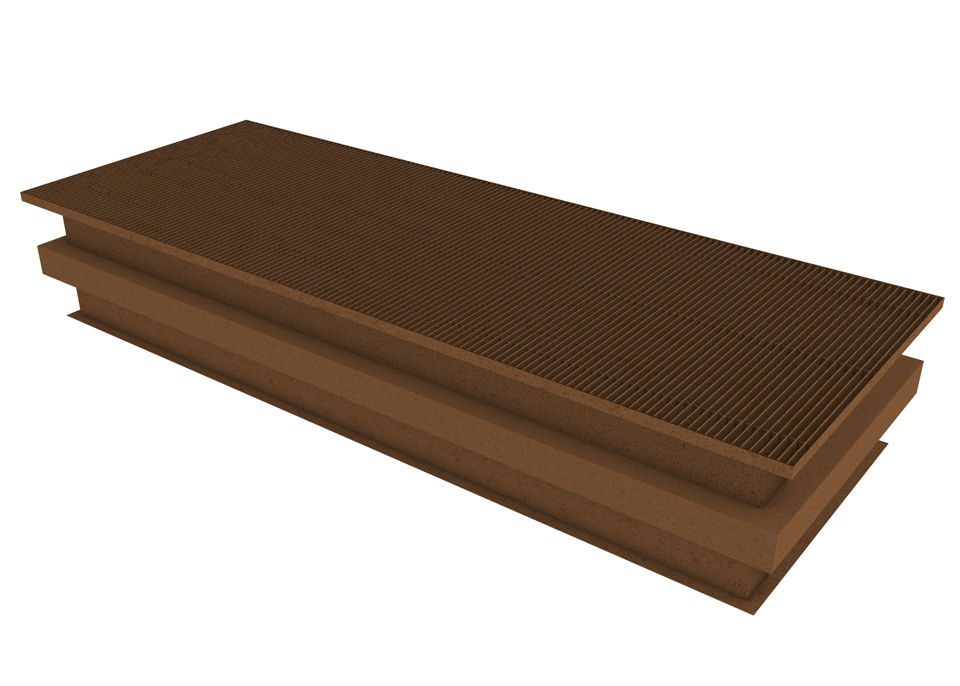

Dagvattenbädds system 8036A Colatus
14600 - Wyken C öppet markgaller 1400x1247 mm. Öppna sidor
Ståldetaljer
Cortén stål (Co)
Utskrifter - Material / Underhåll
Produktblad
Wyken öppet markgaller C 1400x1247x40/60mm - produktblad.pdf
Monteringsanvisning
Wyken öppet markgaller C 1400x1247x40/60mm - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
Wyken C - 14600_2d.dwg
3D - Modeller
Wyken C - 14600_3d.dwg
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
