Dagbattenbädd system > Sandow 8035B - Öppen filter kammare

SANDOW B

Dagvattenbädd system
Öppen filter kammare

En vegetationsbeklädd markbädd med fördröjningszon för infiltrering och rening av dagvattnet.

En innovativ lösning i sammarbete med Tyréns och Stockholms Stad.

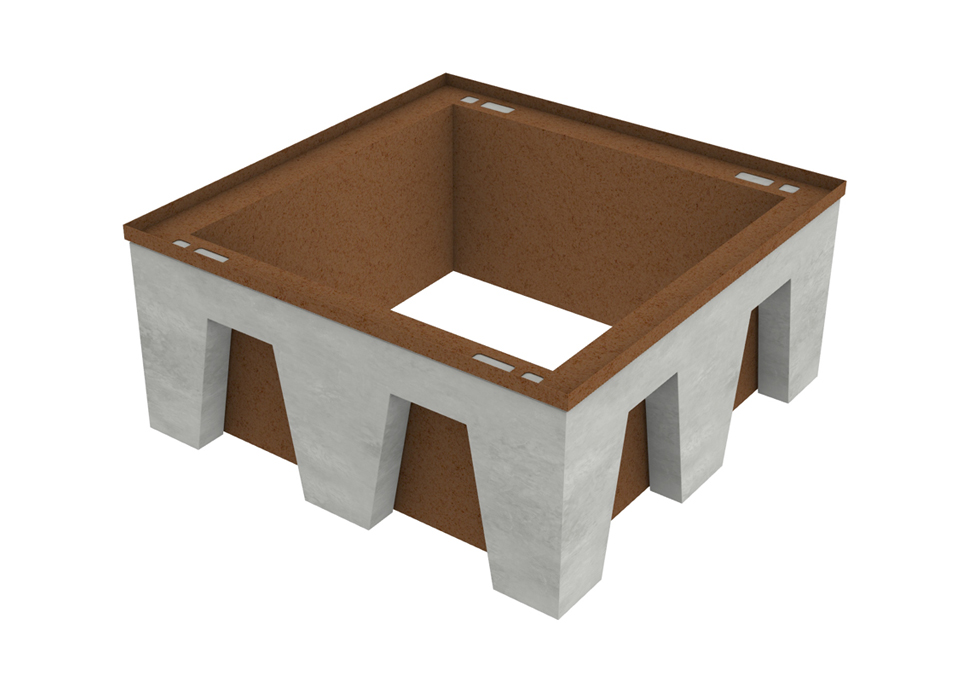

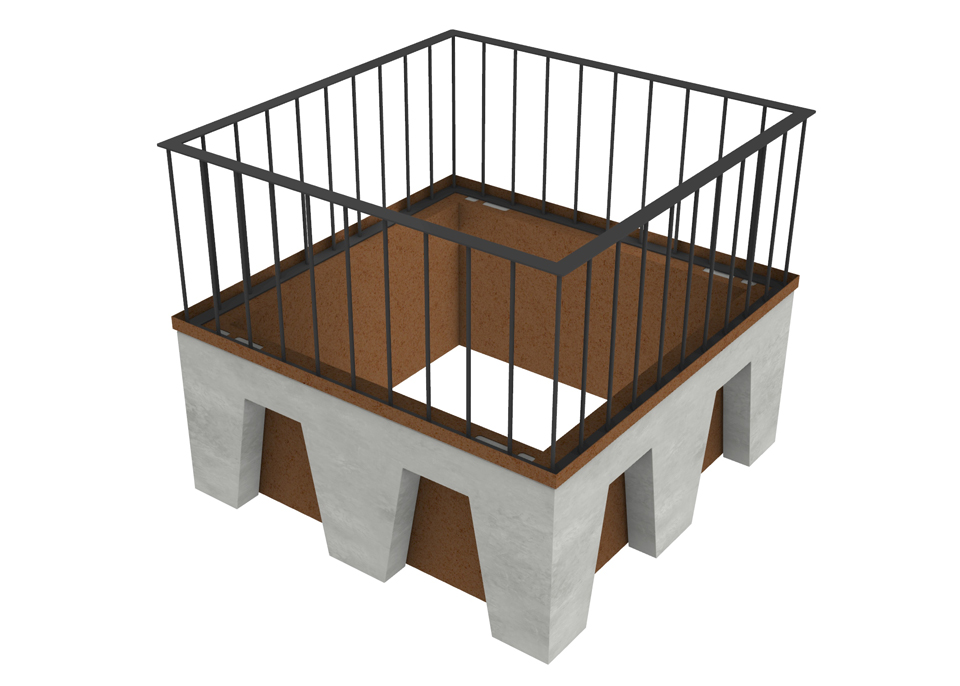

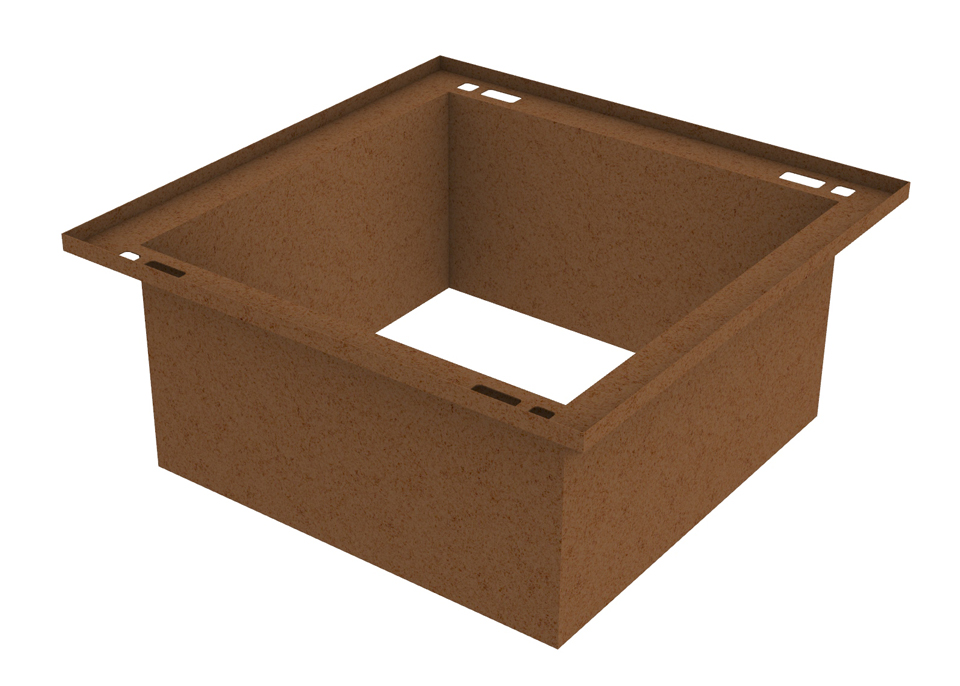

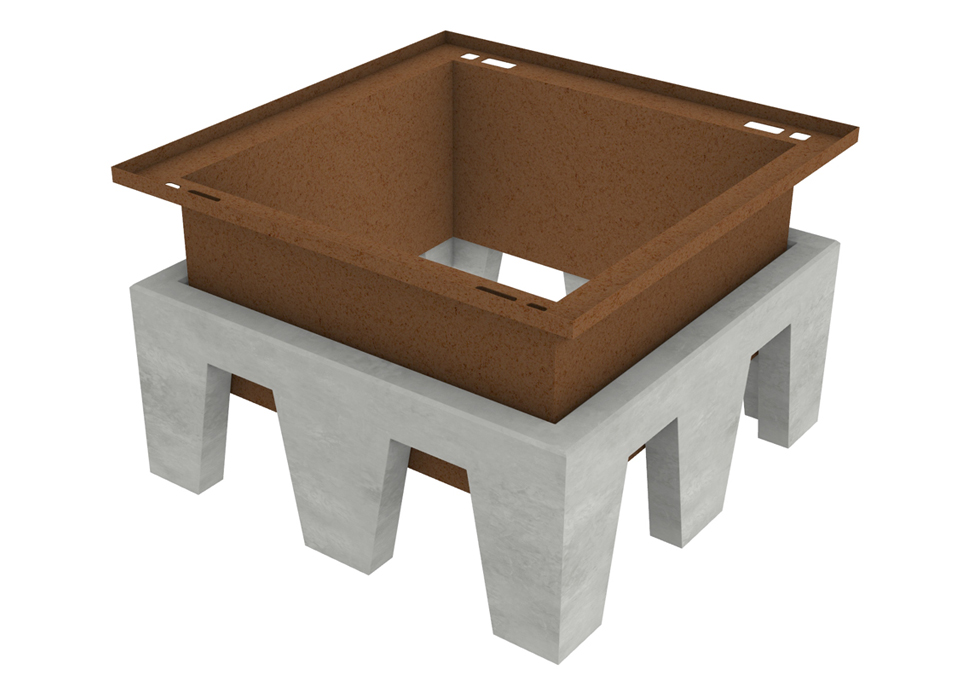

8035 Sandow insatslåda



4st Betongplattor 500x500x70mm




Flera Sandow kuber kan kombineras för att skapa en större dränerings- och filtreringsbassäng :

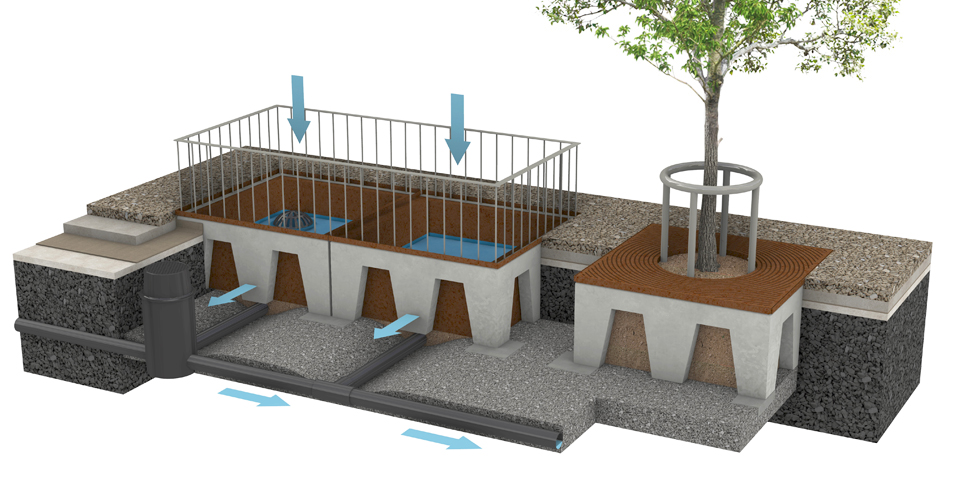

I dag består stora delar av städer och bostadsområden av hårdgjorda ytor, vilket ställer ökade krav på hantering av dagvatten vid extremt väder.
En lösning är att använda regnbäddar som fungerar som lagring och fördröjning av dagvatten. Vattnet hinner då filtreras eller rinna bort i lagom takt utan att det orsakar översvämningar.Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.

  • Leder bort dagvatten från hårdytor till växtbädden med luftad dagvattenbrunn / ar
  • Fördröj och minska vattenflödet vid krafigt regn
  • Naturligt biofilter som hanterar föroreningar i dagvattnet
  • Regn tas upp direkt utav växterna
  • Delar av vattnet avdunstar till atmosfären
  • Växter omvandla fosfor och kväve till biomassa
  • Valfri placering av stadsträd med prefab betongfundament i klassiskt hajtands utförande,
       en konstruktion med beprövade öppningar för att rötter skall nå ut
  • Växtval i toppen och filtermaterial av jord/sand blandningar i magasinet
  • Inlopp i marknivå och dränskickt, och rör i botten i ett öppet system med utlopp



Art.nr.     Benämning  Beskrivning
2081 Drakenberg Hel Trädgropsfundament "hajtand" i betong
8035 Sandow Insatslåda

TB-BP1 TB-Betongplatta Markplatta 500x500x70



Art.nr. Benämning Längd (mm) Djup (mm) Höjd (mm)
2081 Drakenberg Hel 1400 1400 600 Yttermått
    1210 1210 600 Innermått
8035 Sandow  1416 1416 640

Insatslåda och ram

    1180 1180 600

Insatslåda


TB-BP1 Betongplattor 500 500 70 x4st



  • Se mer information på produktsidorna

8035 Sandow  – Vikt 60 kg.



Art.Nr.

Benämning

Kod

Material och ytbehandlingar

2081 Drakenberg Hel Bt Betong (Bt)
8035 Sandow Co Cortén stål (Co)

TB-BP1 Markplatta Bt Betong (Bt)














Art. nr. Produkt 2D - Linjer 3D - Modeller
2081 Drakenberg Hel Drakenberg - 2081_2d.dwg Drakenberg - 2081_3d.dwg
8035 Sandow Sandow - 8035_2d.dwg Sandow - 8035_3d.dwg

Andra dagvattenbäddsystem från Malus :

2081 Drakenberg
8035 Sandow
14500 Wyken B



Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
