PIPPIN Sky

Konkav 15/125/250 kN

Pippin sky stationär dagvatten/luftningsbrunn 15 kN - konkav yta. Förser träd och växters rötter med luft och vatten när omgivande yta är beklädd med t e x marksten eller asfalt.

Betäckningen i Cortén stål eller Pulver lackad Rostfritt stål.

Prisförfrågan

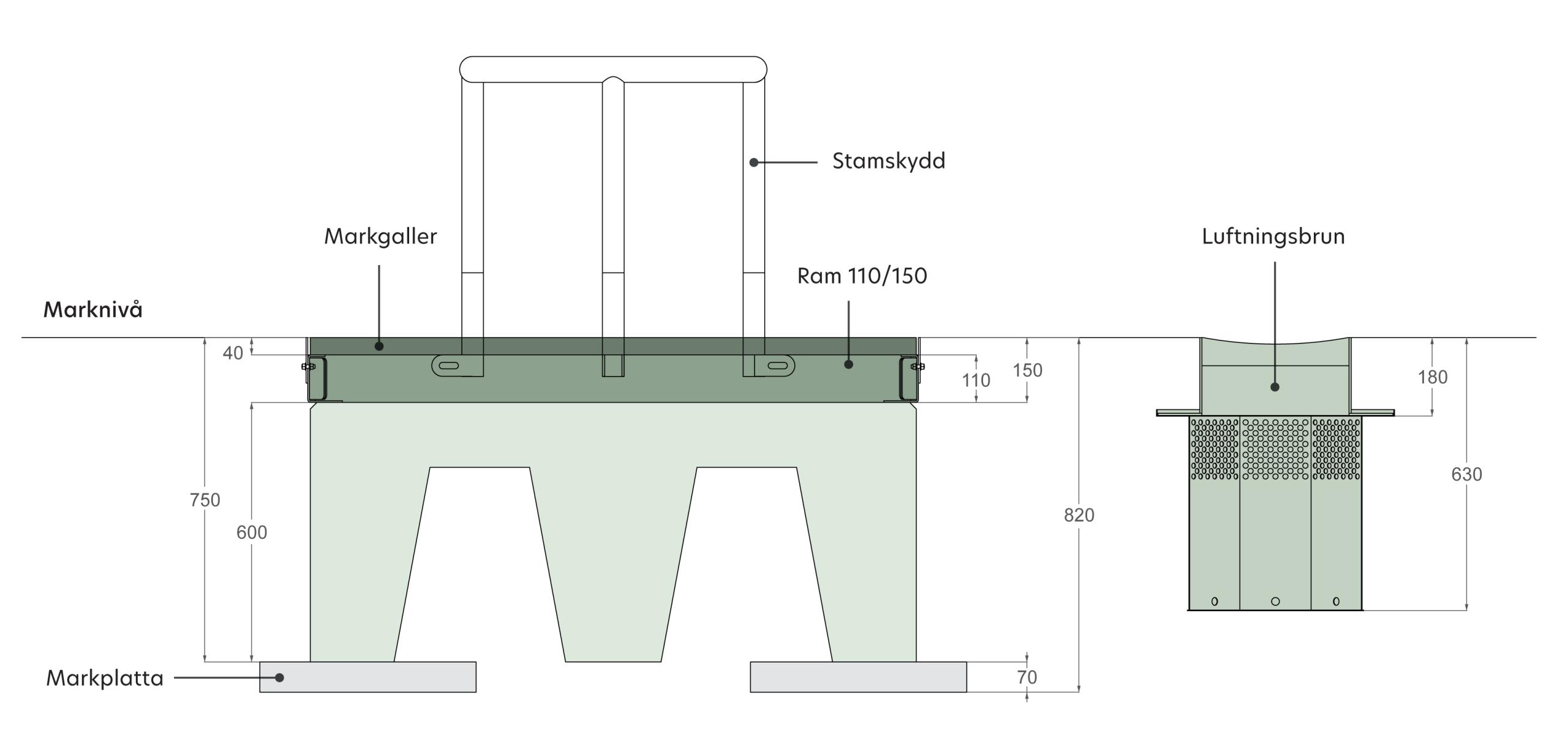

Illustration som visar luftningsbrunens djup i förhållande till växtbäddsystemet

  • Förser trädets rötter med vatten
  • Förser trädets rötter med luft
  • Används med fördel vid t e x rännor
  • Placeras i närhet till trädgropsfundamentets
  • Placera i närhet till dagvattenbädds system
  • Användning möjlig enskilt eller i kombination
  • Lång livscykel
  • Ramen håller brunnslocket på plats
  • Möjligt att byta ut enskild del vi skada
  • Underhållsfritt material
  • Luftbrunn sandsugs för att tömmas

    Miljöbedömd via SUNDAHUS

Ståldetaljer
Betäckning - Brunnslock galler + brunnsram
Cortén stål (Co)

Alternativt

Betäckning - Brunnslock galler + brunnsram
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005

Behållare stationär med sand fång - hexagon
Rostfritt stål (Rf)

Total höjd: 630 mm
Volym: 60 liter
Vikt: Betäckning i Cortén stål (Co) 23 kg och behållare i rostfritt stål (Rf) 13 kg. Totalt: 36 kg

Brunnslock galler - konkav yta
Mått: 336 x 336 x 65 mm
Radie: 1000 mm ( 938,64 mm )
Kurvans djup: 15 mm
Tjocklek: 4 mm

Ram
Mått: 543 x 543 x180 mm
Tjocklek: 4 mm

Behållare stationär med sand fång - hexagon
Volym: 60 liter
Diameter: 394 mm
Höjd: 465 mm
Kopplingsplatta: 550 x 550 mm

Belastning
Uppfyller belastningsklass enligt europeisk, tillika svensk standard SS-EN124

KLASS A15 (15 KN = 1500 KG)
Trafikområden som enbart
användas av fotgängare och cyklister

KLASS B125 (125 KN = 12500 KG)
Gangvägar, gängtrafikomräden och därmed jämförbara
områden, bilparkeringar eller parkeringsdäck.

KLASS C250 (250 KN = 25000 KG)
Installationer i vägens kantstensområden
användas av bilar och lastbilar

Design: Edge
Kvalitetstillverkad: Malus

8043_RfCo - Pippin sky fast dagvatten/luftningsbrunn 15 kN - Konkav betäckning
8043_RfPu - Pippin sky fast dagvatten/luftningsbrunn 15 kN - Konkav betäckning

8044_RfCo - Pippin sky fast dagvatten/luftningsbrunn 125 kN - Konkav betäckning
8044_RfPu - Pippin sky fast dagvatten/luftningsbrunn 125 kN - Konkav betäckning

8045_RfCo - Pippin sky fast dagvatten/luftningsbrunn 250 kN - Konkav betäckning
8045_RfPu - Pippin sky fast dagvatten/luftningsbrunn 250 kN - Konkav betäckning


Fast
Behållare placeras i mark, ram ovanpå och lock fälls in i ramen

Ståldetaljer
Ram + brunnslock
Cortén stål (Co)

Behållare hexagon
Rostfritt stål (Rf)

Utskrifter - Material / Underhåll

Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
