Original
Stål (Bs) + Varmförzinkat (Zn)
Furu (Fu) + Grundmålad (Gr) +Täckmålad (Tm) Färgkulör: Klassisk parkgrön NCS S8010 G10Y
Fästelement (A4&Fz)

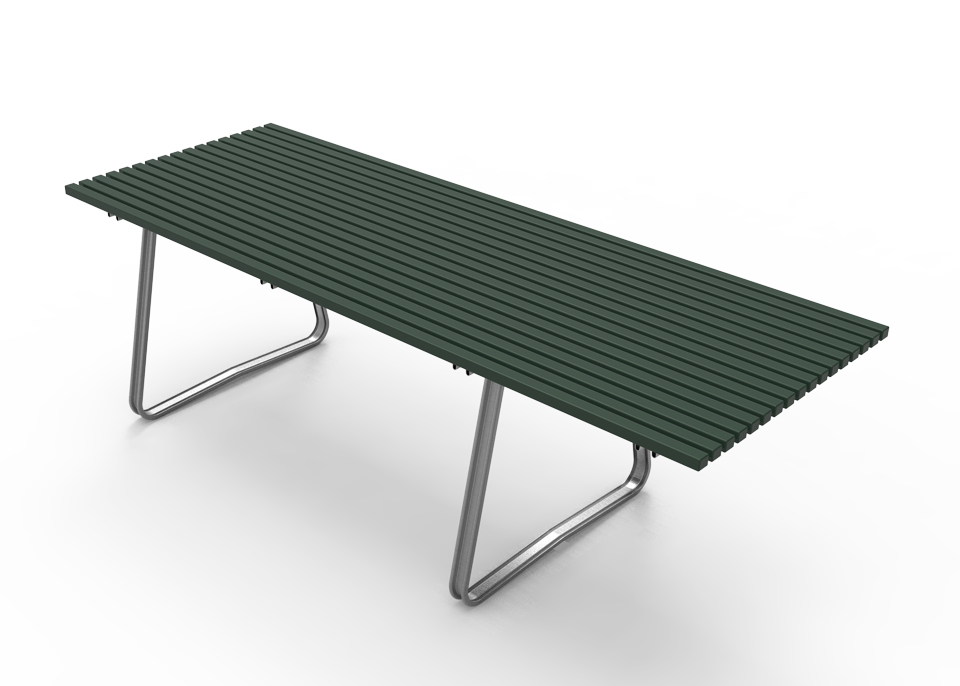

Det klassiska stockholms bordet 1230
Längd: 1230 mm
Höjd: 720 mm
Bredd: 800 mm
Gavlar sidled cc: 1093,5 mm, djupled cc: 660 mm

Det klassiska stockholms bordet 1780
Längd: 1780 mm
Höjd: 720 mm
Bredd: 800 mm
Gavlar sidled cc: 1643,5 mm, djupled cc: 660 mm

Det klassiska stockholms bordet 2100
Längd: 2100 mm
Höjd: 720 mm
Bredd: 800 mm
Gavlar sidled cc: 1863,5 mm, djupled cc: 660 mm

Gavlar set för plats gjutes alt. bultas i mark
Fastgjutningsjärn under mark 250 mm.

Förlängda gavlar plats gjutes i enlighet med Stockholms Stads standard.
Fastgjutning under mark 400 mm.

Lös placering
Möjligt att plats gjuta, bulta i mark, skruva fast i trädäck  - se tillbehör

Special – Stockholmsmodellen med förlängda medar för plats gjutning
Sätt då ett A efter artikel nr. Exempel 1038A


1038 - Stockholm klassiskt bord 1230 mm
1039 - Stockholm klassiskt bord 1780 mm
1045 - Stockholm klassiskt bord 2100 mm

Långbord
1038-2 - Det klassiska Stockholms bordet. Längd: 2460 mm
1039-2 - Det klassiska Stockholms bordet. Längd: 3560 mm
1045-2 - Det klassiska Stockholms bordet. Längd: 4200 mm
1038-3 - Det klassiska Stockholms bordet. Längd: 3690 mm
1039-3 - Det klassiska Stockholms bordet. Längd: 5340 mm
1045-3 - Det klassiska Stockholms bordet. Längd: 6300 mm
1038-4 - Det klassiska Stockholms bordet. Längd: 4920 mm
1039-4 - Det klassiska Stockholms bordet. Längd: 7120 mm
1045-4 - Det klassiska Stockholms bordet. Längd: 8400 mm
1038-5 - Det klassiska Stockholms bordet. Längd: 6150 mm
1039-5 - Det klassiska Stockholms bordet. Längd: 8900 mm
1045-5 - Det klassiska Stockholms bordet.Längd: 10500 mm
1038-6 - Det klassiska Stockholms bordet. Längd: 7380 mm
1039-6 - Det klassiska Stockholms bordet. Längd: 10680 mm
1045-6 - Det klassiska Stockholms bordet. Längd: 12600 mm
1038-7 - Det klassiska Stockholms bordet. Längd: 8610 mm
1039-7 - Det klassiska Stockholms bordet. Längd: 12460 mm
1045-7 - Det klassiska Stockholms bordet. Längd: 14700 mm
1038-8 - Det klassiska Stockholms bordet. Längd: 9840 mm
1039-8 - Det klassiska Stockholms bordet. Längd: 14240 mm
1045-8 - Det klassiska Stockholms bordet. Längd: 16800 mm
1038-9 - Det klassiska Stockholms bordet. Längd: 11070 mm
1039-9 - Det klassiska Stockholms bordet. Längd: 16020 mm
1045-9 - Det klassiska Stockholms bordet. Längd: 18900 mm
1038-10 - Det klassiska Stockholms bordet. Längd: 12300 mm
1039-10 - Det klassiska Stockholms bordet. Längd: 17800 mm
1045-10 - Det klassiska Stockholms bordet. Längd: 21000 mm
1038-11 - Det klassiska Stockholms bordet. Längd: 13530 mm
1039-11 - Det klassiska Stockholms bordet. Längd: 19580 mm
1045-11 - Det klassiska Stockholms bordet. Längd: 23100 mm

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


Version L
TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras fullt färdigmonterad för enkel utplacering.

A - Platsgjutet fundament
Fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

A-Special – Platsgjutet fundament, Stockholmsmodellen
Gjutmått: minimum djup 500 mm x längd 900 mm x bredd 200 mm x 2st

M - Bultas i mark
Markbult M10 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Design: Malus
Kvalitetstillverkad: Malus

Ståldetaljer
Stål (Bs) + Varmförzinkat (Zn)

Trädetaljer
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)

Plastdetaljer
Polyeten (LDPE)

Fästelement
Fästelement (A4)
Fästelement (Fz)

Utskrifter - Material / Underhåll

Produktblad
Stockholm klassisk bord - produktblad.pdf

Monteringsanvisning
Stockholm klassisk bord - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer
2D - Stockholm klassiskt bord 1230.dwg
2D - Stockholm klassiskt bord 1780.dwg
2D - Stockholm klassiskt bord 2100.dwg

3D - Modeller

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
