Ståldetaljer

Stål (Bs) + Varmförzinkat (Zn)
Alt.
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005

För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

de första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :

Eller mellan våra uttrycksfulla RAL-färg kulörer :

Eller Cortén imitation - Struktur färg med kornig yta

Trädetaljer :

Furu (Furu) + Grundmålad (Gr) + Täckmålad (Tm)

Välj mellan våra standard klassiska NCS-färg kulörer

Fästelement

Fästelement (A4) + Fästelement (Fz)

Tillgänglighets anpassat bord
Höjd: 780 mm. Fri gång mark till under sida bord: 750 mm
Fri gång vid kortsida för person i rullstol 600 mm. Bords skiva förlängd 400 mm ( alla modeller )

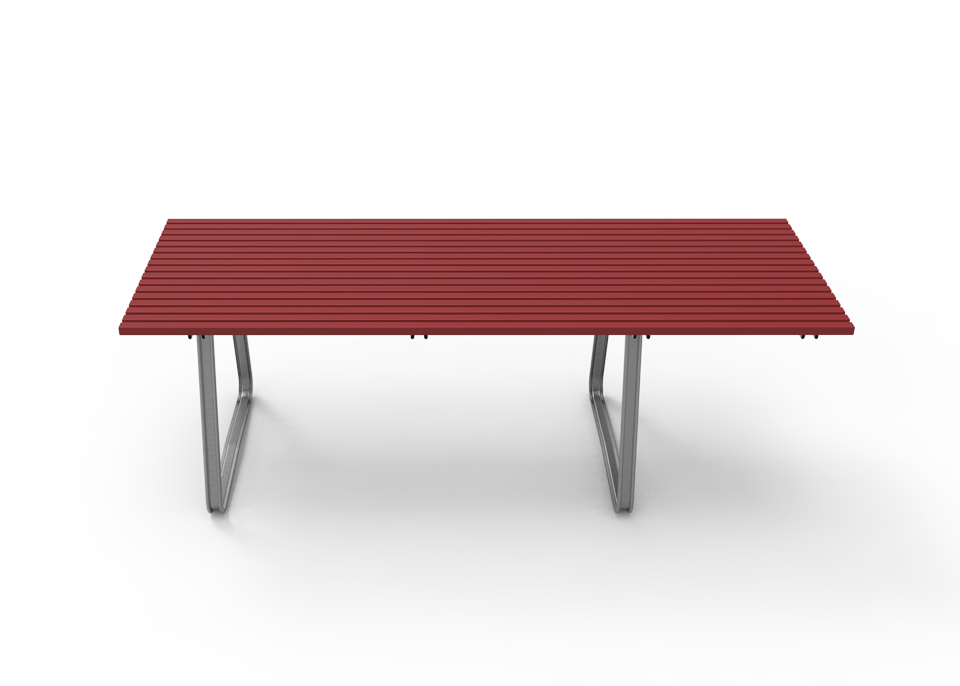

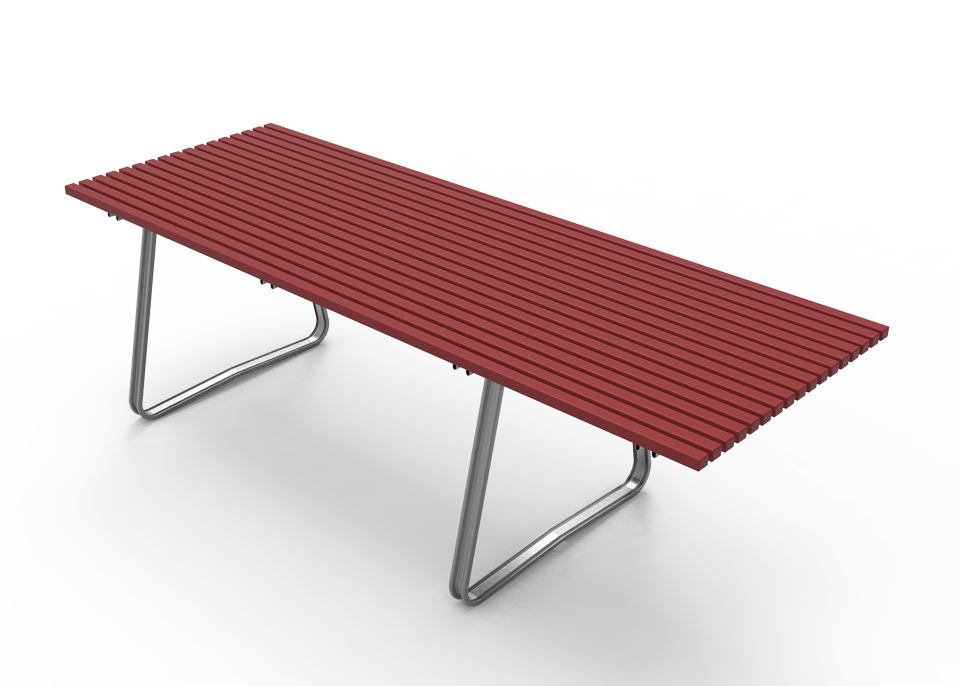

Det klassiska stockholms bordet 4 platser + TGH en sida
Längd: 1630 mm
Höjd: 780 mm
Bredd: 800 mm
Gavlar sidled cc: 1093,5 mm, djupled cc: 660 mm

Det klassiska stockholms bordet 6 platser + TGH en sida
Längd: 2180 mm
Höjd: 780 mm
Bredd: 800 mm
Gavlar sidled cc: 1643,5 mm, djupled cc: 660 mm

Det klassiska stockholms bordet 8 platser + TGH en sida
Längd: 2500 mm
Höjd: 780 mm
Bredd: 800 mm
Gavlar sidled cc: 1863,5 mm, djupled cc: 660 mm


Gavlar set för plats gjutes alt. bultas i mark
Fastgjutningsjärn under mark 250 mm.

Förlängda gavlar plats gjutes i enlighet med Stockholms Stads standard.
Fastgjutning under mark 400 mm.

Design: Malus
Kvalitetstillverkad: Malus

Fristående
Möjlig att bulta i mark, gjuta i mark och skruva fast

1061F_BsZnFuTm - Det klassiska Stockholms bordet i original  4-platser & tillgänglighets anpassad för person i rullstol – ena sidan - Fristående
1061F_RfPuFuTm - Det klassiska Stockholms bordet i original 4-platser & tillgänglighets anpassad för person i rullstol – ena sidan - Fristående
1062F_BsZnFuTm - Det klassiska Stockholms bordet i original  6-platser & tillgänglighets anpassad för person i rullstol – ena sidan - Fristående
1062F_RfPuFuTm - Det klassiska Stockholms bordet i original 6-platser & tillgänglighets anpassad för person i rullstol – ena sidan - Fristående
1063F_BsZnFuTm - Det klassiska Stockholms bordet i original 8-platser & tillgänglighets anpassad för person i rullstol – ena sidan - Fristående
1063F_RfPuFuTm - Det klassiska Stockholms bordet i original 8-platser & tillgänglighets anpassad för person i rullstol – ena sidan – Fristående

Ytbehandling - stål
TV-Pu - Kundspecifik RAL färgkulör
TV-Sf - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent

Ytbehandling - trä
TV-Tm - Kundspecifika NCS färgkulörer (Furu)
TV-La - Lasyr (Furu)
TV-Li - Linoljefärg (Furu)
TV-Lo - Linolja (Furu)
TV-KsTrä01 - Klotterskydd offer (Furu&Ek)
TV-OW01 & OW02 - OrganoWood 01 / OrganoWood 02 (Furu)
TV-Ow02 - OrganoWood 02 (Furu&Ek)
TV-SIO - Sioo:x (Furu&Ek)
TV-Wo - Träolja U (Furu)
TV-Kt - Kinesisk träolja (Furu)

Material
TV-Ek - Obehandlad Ek (Ek)

Fastsättning
TB-Bult_M8x20_Fzv-4 - Gjutes i mark - Standard set
Fastgjutningsjärn x4st, Bultar x4st, Låsmutter x4st, Planbricka x4st

TB-Bult_M8x95_Fzv-4 - Bultas i mark  - Standard set
Expanderbult x4st

TB-Bult_M7x70_Delta-4 - Skruva fast - Standard set
Depo med fläns x4st

TB-TB-Bjälklag-4/4_500x500x50 - Förankring med gäng stång som fästs mot betongplatta under mark - set
Stenmöjlsyta. Ovanför betongplattor lägs 50 mm stenmjöl så att betongplattor inte syns.
TB-Gängstång_M10x190_Rf x4st
TB-Betongplatta500x500x50_Bt x4st

Seriekoppla ihop till Långbord
TB-Platta_80x25x2_(17S) - Serie koppling Sthlm bord singel - set

Special
Stockholmsmodellen med förlängda medar för plats gjutning
TB-FörlängdaMedar_Bord - Förlängda medar Sthlm bord

Levereras fullt färdigmonterad för enkel utplacering.

A - Platsgjutet fundament
Fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

A-Special – Platsgjutet fundament, Stockholmsmodellen
Gjutmått: minimum djup 500 mm x längd 900 mm x bredd 200 mm x 2st

M - Bultas i mark
Markbult M10 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Ståldetaljer
Stål (Bs) + Varmförzinkat (Zn)
Rostfritt stål (Rf) + Pulver lack (Pu)

Trädetaljer
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)

Plastdetaljer
Polyeten (LDPE)

Fästelement
Fästelement (A4)
Fästelement (Fz)

Utskrifter - Material / Underhåll

Produktblad
Stockholm klassisk bord - produktblad.pdf

Monteringsanvisning
Stockholm klassisk bord - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer
Stockholm klassiskt bord 1230+400_TGH en sida_2d.dwg
Stockholm klassiskt bord 1780+400_TGH en sida_2d.dwg
Stockholm klassiskt bord 2100+400_TGH en sida_2d.dwg

3D - Modeller

Stockholm klassiskt bord 1230+400_TGH en sida_3d.dwg
Stockholm klassiskt bord 1780+400_TGH en sida_3d.dwg
Stockholm klassiskt bord 2100+400_TGH en sida_3d.dwg
