Växtbäddsystem > Växtbädd system Nobel 02
NOBEL 02
Växtbädd system
Robust och långvarig kombination godkänd och ofta används av Stockholms stad.
- Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.
- Förhindrar att jorden och rötterna komprimeras.
- Trädets naturliga rottillväxt stimuleras bättre.
- Effektiv låsning av betonglådans hörn med hjälp av stålstag.
- Ingjuten gängtapp på ovansidan för enkla lyft.
- Möjligt att byta ut enskild del vi skada.
- Lång livscykel.

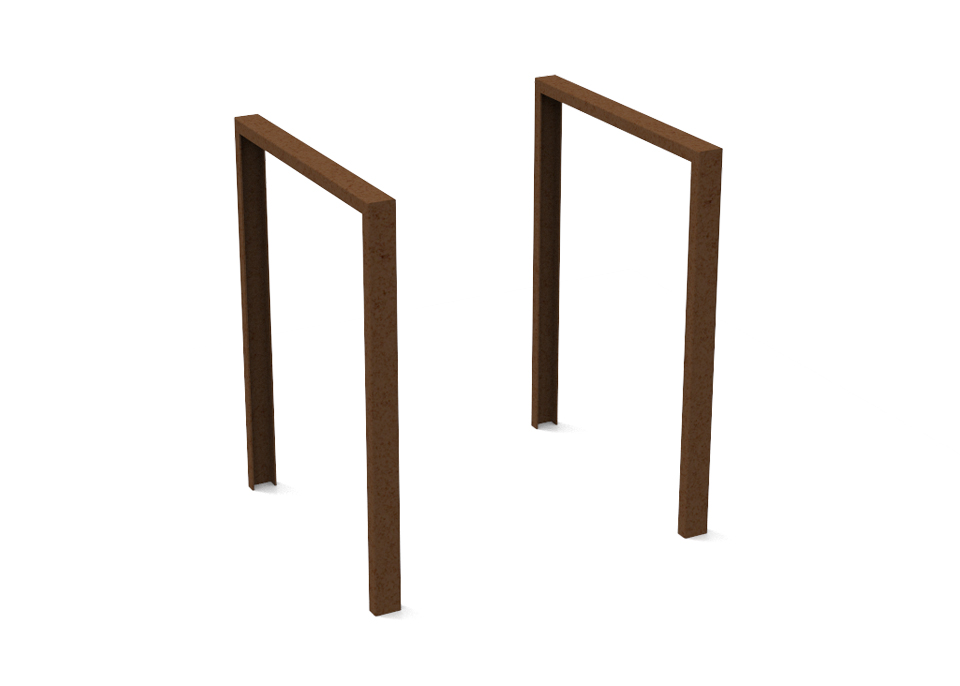

| Art.nr. | Benämning | Beskrivning |
| 13060 | Nobel | Stamskydd höjd 900 mm |
| 16000 | Rubin Star | Markgaller 1400x1400mm, Kvadratisk öppning 700x700mm |
| 2081 | Drakenberg Hel | Trädgropsfundament "hajtand" i betong |
| 8041 | Pippin sky PLAN | Plan dagvatten/luftningsbrunn 125 KN |
| TB-Fäste GK-R | GK-fäste gripklo U25-U50 rör – set | |
| TB-Distans ring | Distans ring D50 - set | |
| TB-Betongplatta 500x500x50 | Markplatta 500x500x50 |
| Art.nr. | Benämning | Längd (mm) | Djup (mm) | Höjd (mm) |
| 13060 | Nobel | 815 (60 profil) | 700 | 900 |
| 16000 | Rubin Star, Öppning 700x700 | 1400 | 1400 | 75 |
| 2081 | Drakenberg Hel | 1400 | 1400 | 600 |
| 8041 | Pippin sky PLAN | 543 | 543 | 630 |
| Betongplattor | 500 | 500 | 50 |
- Se mer information på produktsidorna
| Art.Nr. |
Benämning |
Kod |
Material och ytbehandlingar |
| 13060 | Nobel | Co | Cortén (Co) |
| 16000 | Rubin Star | Co | Cortén (Co) |
| 2081 | Drakenberg Hel | Bt | Betong (Bt) |
| 8041 | Pippin Sky PLAN | Rf / Co | Rostfritt stål (Rf) / Corten (Co) |
| TB-Fäste-GK_Rör | GK-Fäste gripklo U25-U50 rör | RfPu | Rostfritt stål (Rf) Pulver lack (Pu) |
| TB-Distansring_D50 | Bergvik distans ringar D50 | RfPu | Rostfritt stål (Rf) Pulver lack (Pu) |
| TB-Betongplatta 500x500x50 | Markplatta | Bt | Betong (Bt) |
Tillval:
TV-Pu - Pulver lack RAL färgkulör
TV-Sl - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent
Pippin sky stationär dagvatten/luftningsbrunn 15/125/250 kN - plan yta
Förser träd och växters rötter med luft och vatten när omgivande yta är beklädd med t e x marksten eller asfalt. Betäckningen i Cortén stål eller Pulver lackad Rostfritt stål.
Holländare trädgropsregulator
Trädgropsregulatorn är framtagen för att kunna justera höjden mellan trädgropsfundament och/eller trädgropsramar för att möjliggöra så att markgaller hamnar dikt an mot kringliggande markbeläggning.
Betongfundamentet placeras i en stor grop i marken, på lämpligt djup och på jordlager enligt projektets specifikationer. Under varje hörn av fundamentet används en stabiliserande 50x50 cm betongplatta så att den inte sjunker. På betongfundamentets ovansida placeras sparreholmsramen - den fungerar som en lämplig yta för markgallret och en separator från det omgivande marktäcket - gatsten eller asfalt.
Efter att trädet har planterats placeras Cortland markgaller på metallramen. Därefter monteras Bergvik-trädskyddet - anslutet till de fyra kopplingsflikarna på undersidan av gallret.
För ytterligare installationsanvisningar, följ länkarna till de specifika produktsidorna.
| Art. nr. | Produkt | 2D - Linjer | 3D - Modeller |
| 13060 | Nobel | Nobel 13060_2d.dwg | Nobel 13060_3d.dwg |
| 16000 | Rubin Star | Rubin Star 16000_2d.dwg | Rubin Star 16000_3d.dwg |
| 2081 | Drakenberg Hel | Drakenberg 2081_3d.dwg | |
| 8041 | Pippin Sky Plan 125kN | Pippin dagvatten / luftbrunn plan_2d.dwg | Pippin dagvatten / luftbrunn plan_3d.dwg |
