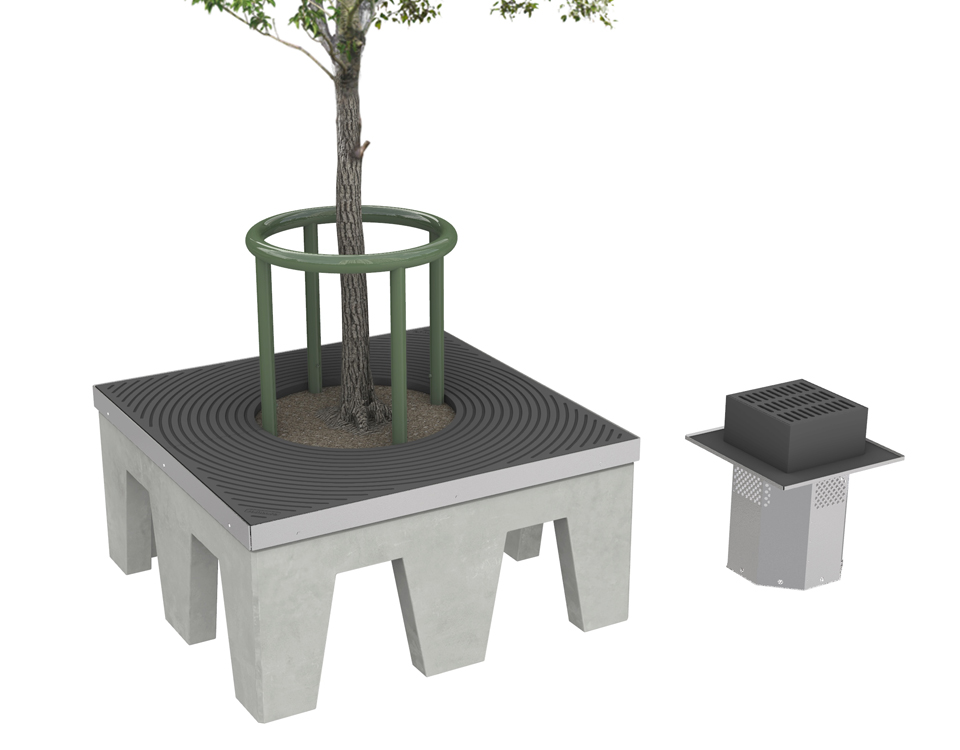

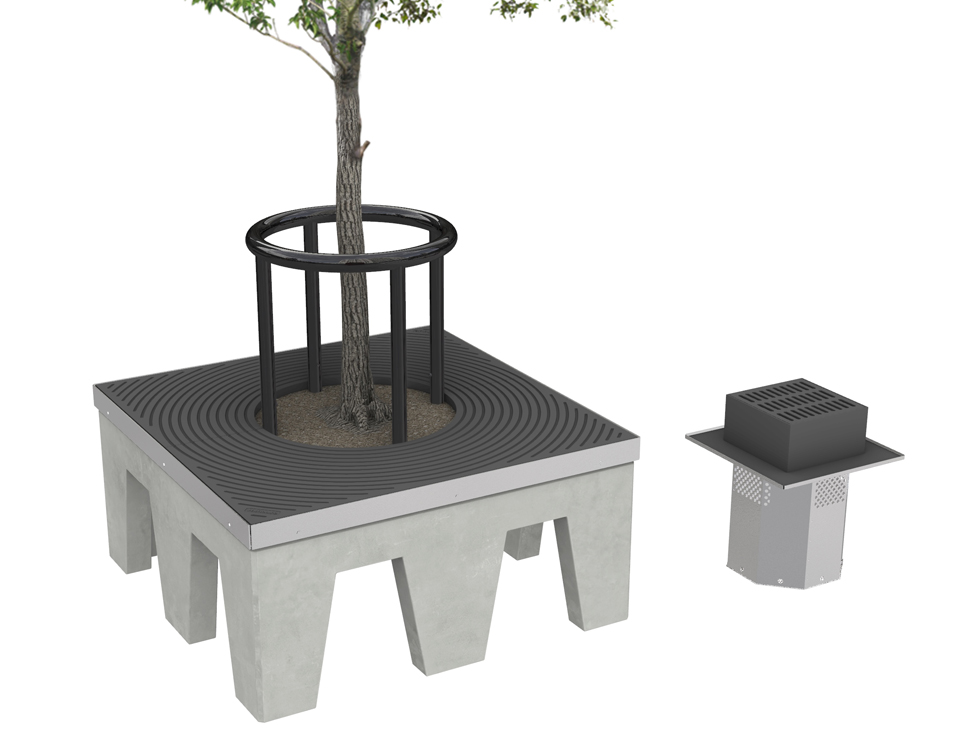

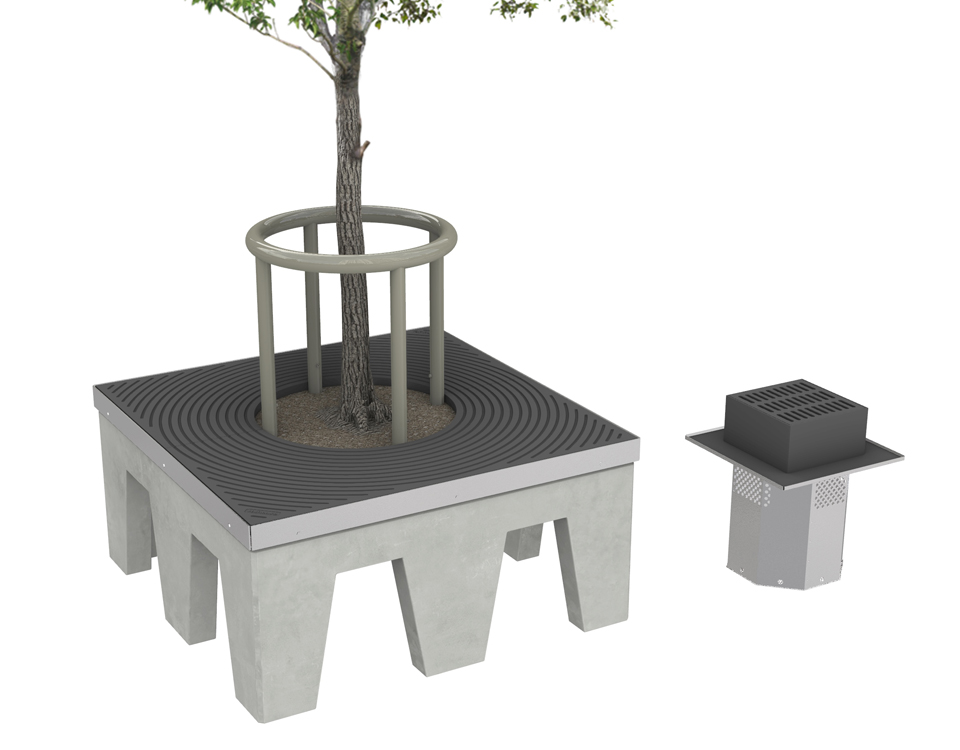

Växtbäddsystem > Växtbädd system Bergvik 01
BERGVIK 01
Växtbädd system
Robust och långvarig kombination godkänd och ofta använd av Stockholms stad.
Miljöbedömd via BYGGVARUBEDÖMNINGEN
BVB ID 92025

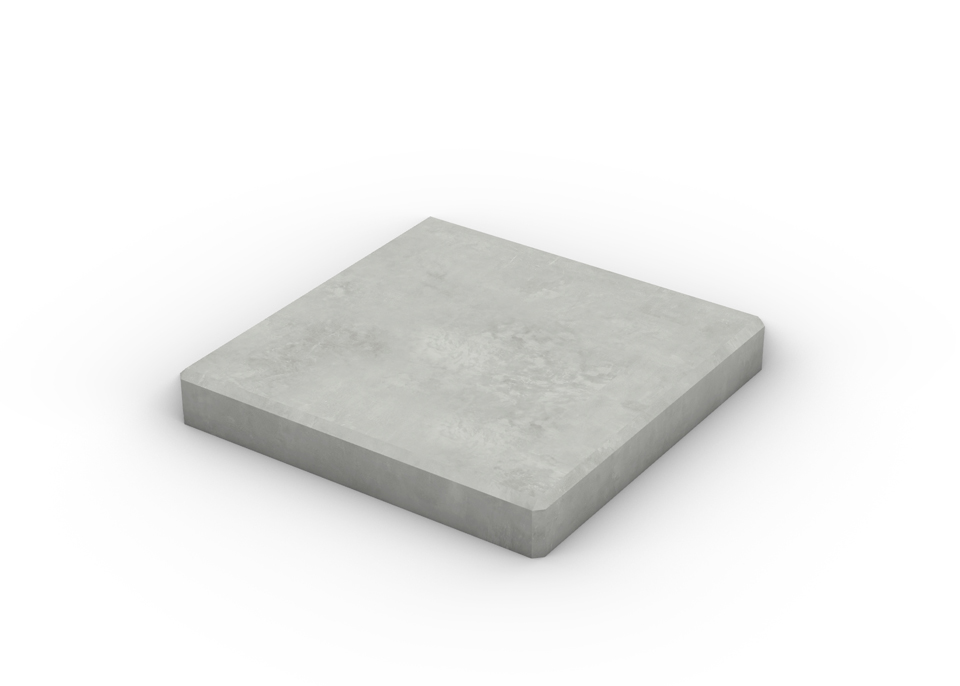

4st Betongplattor 500x500x70mm
Extra tillbehör :
- Kombinationen trädgropsfundament, trädgropsram och markgaller tar skonsamt emot punktlasterna vid trädets rot zon.
- Förhindrar att jorden och rötterna komprimeras.
- Trädets naturliga rottillväxt stimuleras bättre.
- Effektiv låsning av betonglådans hörn med hjälp av stålstag.
- Ingjuten gängtapp på ovansidan för enkla lyft.
- Möjligt att byta ut enskild del vi skada.
- Lång livscykel.
| Art.nr. | Benämning | Beskrivning |
| 2088 | Bergvik | Stamskydd höjd 650 mm |
| 2090 | Cortland Heltäckt | Markgaller 1400x1400mm |
| 2082 A2 | Sparreholm Slim | Trädgropsram i stål A2 40/80 |
| 2081 | Drakenberg Hel | Trädgropsfundament "hajtand" i betong |
| 8044 | Pippin sky PLAN | Plan dagvatten/luftningsbrunn 125 KN |
| TB-Fäste GK-R | GK-fäste gripklo U25-U50 rör – set | |
| TB-Distans ring | Distans ring D50 - set | |
| TB-Betongplatta500x500x50 | Markplatta 500x500x50 |
| Art.nr. | Benämning | Längd (mm) | Djup (mm) | Höjd (mm) |
| 2088 | Bergvik | 710 | 710 | 650 |
| 2090 | Cortland Heltäckt | 1400 | 1400 | 40 |
| 2082 A2 | Sparreholm Slim | 1400 | 1400 | 40/80 |
| 2081 | Drakenberg Hel | 1400 | 1400 | 600 |
| 8044 | Pippin sky PLAN | 543 | 543 | 630 |
| Betongplattor | 500 | 500 | 50 |
- Se mer information på produktsidorna
| Art.Nr. |
Benämning |
Kod |
Material och ytbehandlingar |
| 2088 | Bergvik | RfPu | Rostfritt stål (Rf) Pulver lack (Pu) |
| 2090 | Cortland Heltäckt | Sj | Segjärn (Sj) / Segjärn (Sj) + Våtlackad (Vl) |
| 2082 A2 | Sparreholm Slim | BsZn | Stål (Bs) + Varmförzinkat (Zn) |
| 2081 | Drakenberg Hel | Bt | Betong (Bt) |
| 8044 | Pippin Sky PLAN | Rf / Co | Rostfritt stål (Rf) / Corten (Co) |
| TB-Fäste-GK_Rör | GK-Fäste gripklo U25-U50 rör | RfPu | Rostfritt stål (Rf) Pulver lack (Pu) |
| TB-Distansring_D50 | Bergvik distans ringar D50 | Rostfritt stål (Rf) Pulver lack (Pu) | |
| TB-Betongplatta500x500x50 | Markplatta | Bt | Betong (Bt) |
Tillval:
TV-Pu - Pulver lack RAL färgkulör
TV-Sl - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent
Pippin sky stationär dagvatten/luftningsbrunn 15/125/250 kN - plan yta
Förser träd och växters rötter med luft och vatten när omgivande yta är beklädd med t e x marksten eller asfalt. Betäckningen i Cortén stål eller Pulver lackad Rostfritt stål.

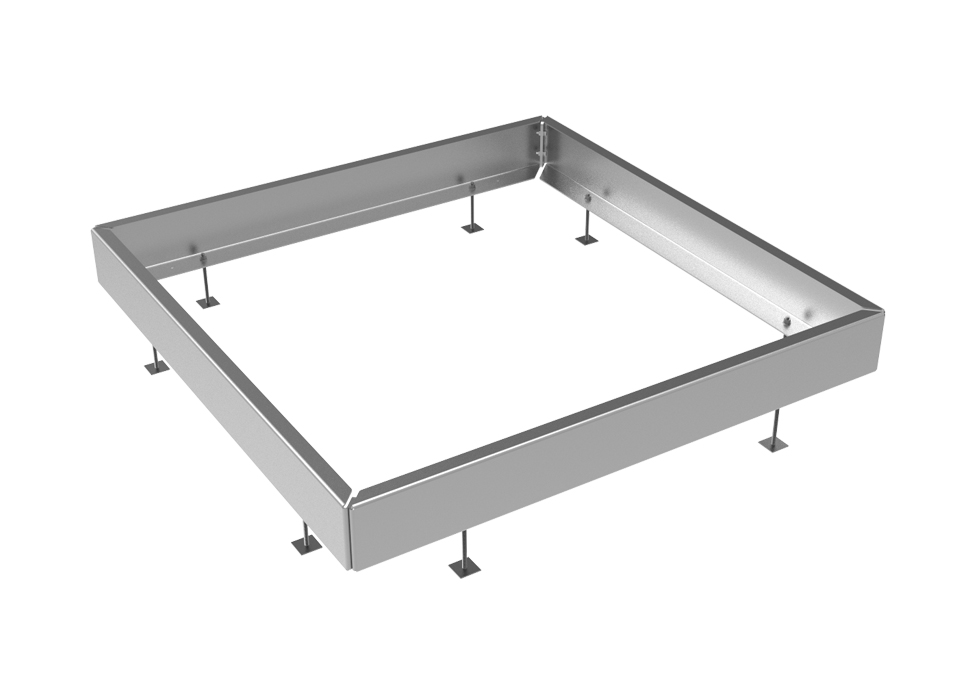

Holländare trädgropsregulator
Trädgropsregulatorn är framtagen för att kunna justera höjden mellan trädgropsfundament och/eller trädgropsramar för att möjliggöra så att markgaller hamnar dikt an mot kringliggande markbeläggning.

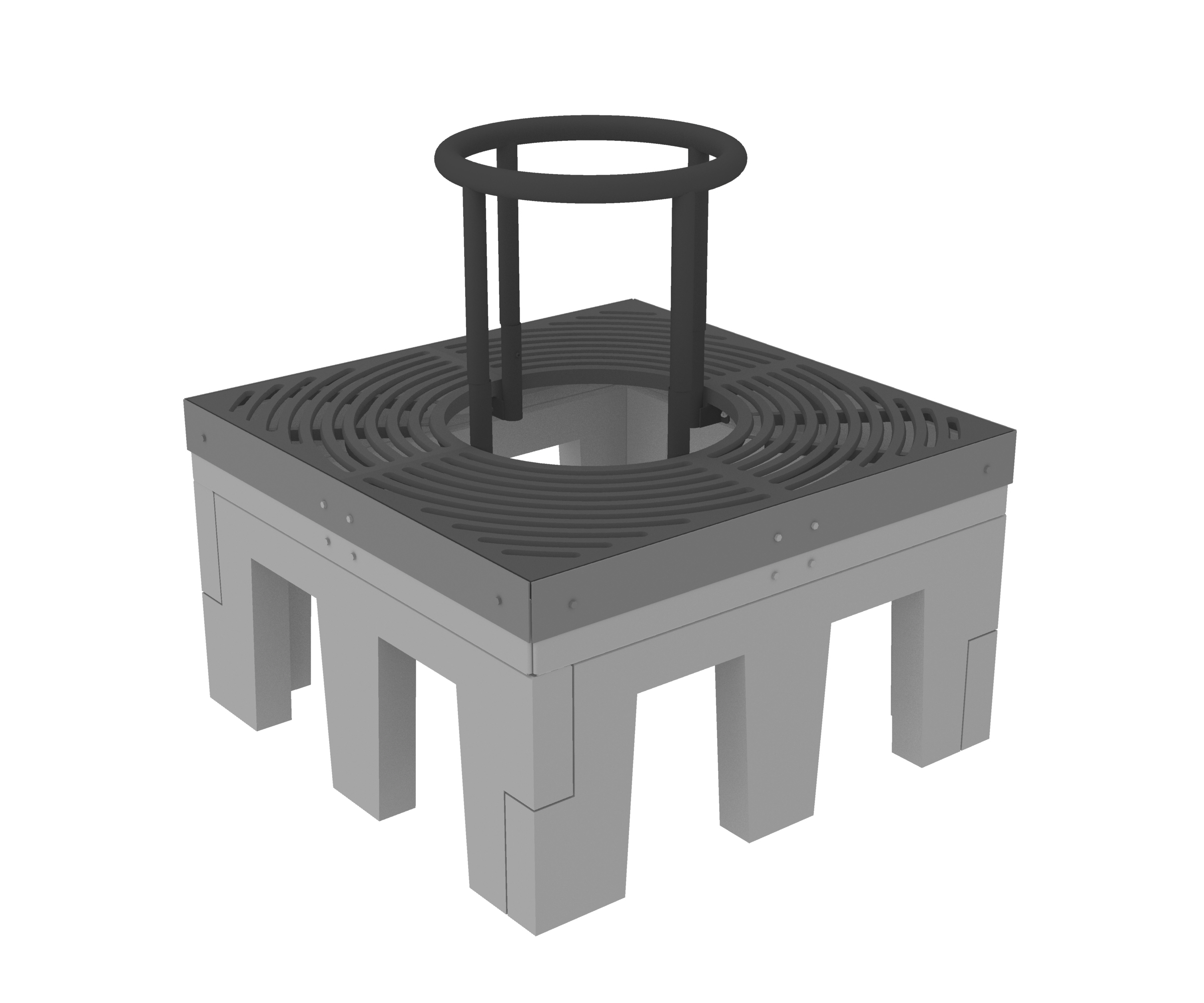

Betongfundamentet placeras i ett stort grop i marken, på lämpligt djup och på jordlager enligt projektets specifikationer. Under varje hörn av fundamentet används en stabiliserande 50x50 cm betongplatta så att den inte sjunker. På betongfundamentets ovansida placeras sparreholmsramen - den fungerar som en lämplig yta för markgallret och en separator från det omgivande marktäcket - gatsten eller asfalt.
Efter att trädet har planterats placeras Cortland markgaller på metallramen. Därefter monteras Bergvik-trädskyddet - anslutet till de fyra kopplingsflikarna på undersidan av gallret.
För ytterligare installationsanvisningar, följ länkarna till de specifika produktsidorna.
| Art. nr. | Produkt | 2D - Linjer | 3D - Modeller |
| 2088 | Bergvik | Bergvik 650 - 2088_2d.dwg | Bergvik 650 - 2088_3d.dwg |
| 2090 | Cortland Heltäckt | Cortland Cover 2090_2d.dwg | Cortland Cover 2090_3d.dwg |
| 2082 A2 | Sparreholm Slim | Sparreholm 40+80_2082-A2_2d.dwg | Sparreholm 40+80_2082-A2_3d.dwg |
| 2081 | Drakenberg Hel | Drakenberg 2081_3d.dwg | |
| 8042 | Pippin Sky Plan 250kN | Pippin dagvatten / luftbrunn plan_2d.dwg | Pippin dagvatten / luftbrunn plan_3d.dwg |
