Pollare diameter 114 mm
Rostfritt stål (Rf) + Pulverlack (Pu)

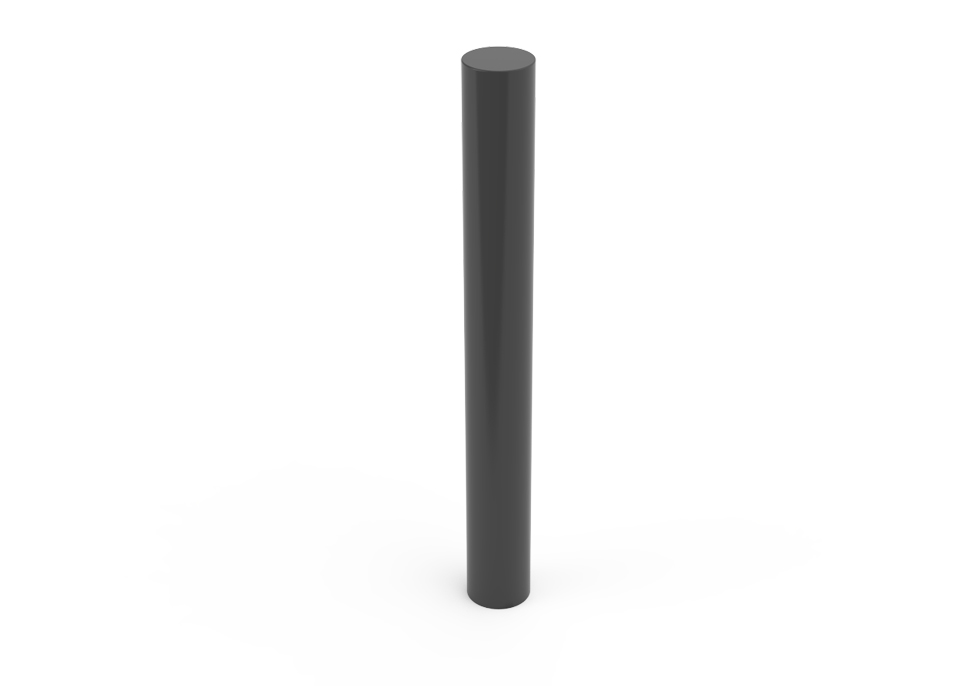

Färgkulör: Klassisk svart RAL 9005

Välj mellan våra standard RAL färgkulörer
Varm umbra grå RAL 7022
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018

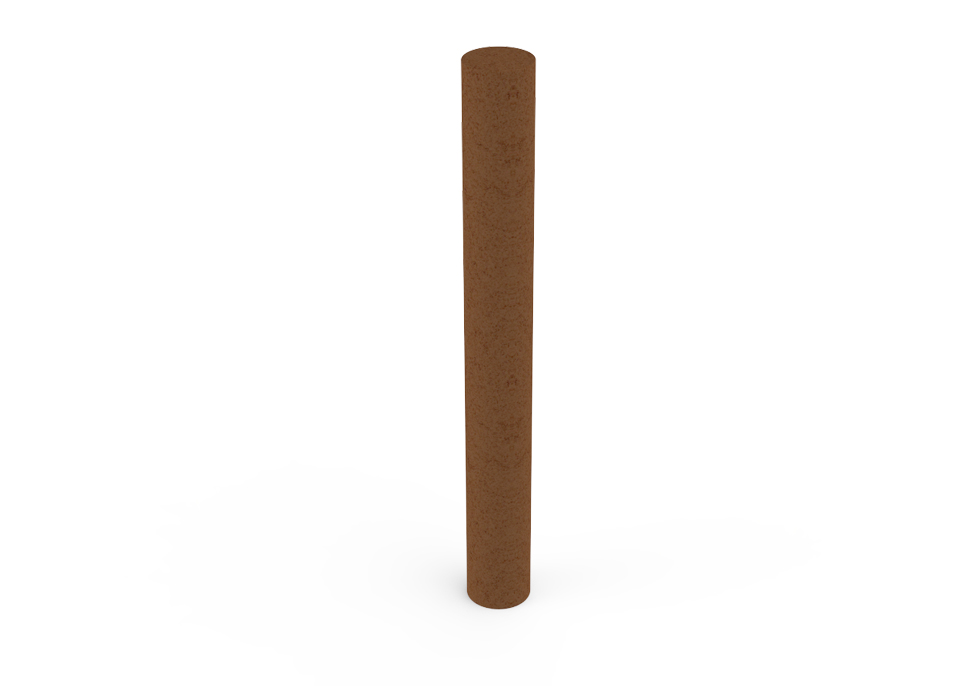

Cortén imitation- structure färg (sandig) - Bild
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus

Sockelfundament & Täcklock
Stål (Bs) + Varmförzinkat (Zn)

Generellt
(kN) >50
Mått: Diamter 114 mm
Ovan mark: 1000 mm

Plats gjutes A
Fastgjutnings del under mark: 400 mm

Prefab fundament P
150/190 x430 mm

Bultas i mark M
Fästplatta
Fot diamterer: D165
Bulthål M10 x4st

Fällbar FB
Höjd i nedfällt läge: 160 mm
Plats gjutes 400 mm A
Bultas i mark, fästplatta 120x120 mm

Demonterbar DB
Sockelfundament under mark 400 mm

Plats gjutes
2055A - Ribston trafikpollare A



Prefab fundament
2055P - Ribston trafikpollare P



Bultas i mark
2055M -  Ribston trafikpollare M
Fästplatta 120 med hål för markbult x4st



Fällbar - Plats gjutes
Öppnas snabbt med 3-kants nyckel.
Används för platser där utryckningsfordon snabbt ska kunna köra in.

2055FB-A - Ribston trafikpollare FB-A



Fällbar - Bultas i mark
Öppnas snabbt med 3-kants nyckel.
Används för platser där utryckningsfordon snabbt ska kunna köra in.

2055FB-M - Ribston trafikpollare FB-M

Demonterbar - plats gjutes
Fastskruvad med 4st insexbultar. Kan väljas till en 5:e säkerhetsbult med tillhörande säkerhetsbits.
Används för platser där demontering behövs mera sällan eller för säsonger.
Skruva loss - lyft undan
För längre period - skruva fast täcklocket för att skydda mot grus och smuts att hamna inuti marksockeln.

2055DB - Ribston trafikpollare DB (ovan mark) + marksockel (plats gjutes) + Täcklock




Samtliga versioner
TV-Pl - Pulver lack RAL färgkulör
TV-Sf - Strukturfärg

Versioner 2055A - Plats gjutes 2055M - Bultas i mark 2055DB - Demonterbar
TV-Zn - Varmförzinkat stål

Generellt för all modellerna
Reflex band
TB-RF GUL - Reflex band gul
TB-RF RÖD - Reflex band röd
TB-RF VIT - Reflex band vit

TB-GS-SKYDD1 - Dörrstopps skydd - anpassad

Hjälper blinda och synsvaga ta ut riktningen vid passager över exempelvis gata och cykelbana
TB-TAKTIL PIL FAST - Taktil pil A fastsvetsad på pollarens topp
TB-TAKTIL PIL LÖS - Taktil pil A - lös för egen användning

Bultas i mark M
TB-SET - M10x92 Fzv 4 -  Fastbultning set
TB-SET - M10x112 A4 4 -  Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)


Demonterbar DB
TB-FUNDAMENT – Marksockel
Marksockel är fundamentet som sätts i marken för att sedan
kunna montera trafik pollare ovanpå.

TB-TÄCKLOCK – Täcklock
Vid behov av att demontera pollaren en längre tid används täcklocket för att skydda infästningen från skräp och grus samt för gående och snöröjning.

TB-POLLARE 80 - Demonterbar pollare kvadrat 80

TB-PB1 – Pollare bult (st) - extra
Stål (Bs) + varmförzinkad (Fzv)
För fastskruvning av demonterbar pollare

TB-SÄKERHETSBULT T40 – Säkerhets bult (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare

TB-SÄKERHETSBITS T40 – Säkerhets bits (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare


Fällbar FB
TB-Nyckel - Nyckel TK10

Plats gjutes - A
Prefab betong fundament - P
Bultas i mark - M
Fällbar mot mark - FB
Demonterbar - DB

Design
Malus

Kvalitetstillverkad
Malus

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)

Fästelement
Fästelement (A2)

Utskrifter

Produktblad
Ribston trafikpollare - produktblad.pdf

Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)

Ribston trafikpollare - Generell monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

3D - Modeller

Övrigt
Måttskiss underdel.pdf
Måttskiss demonterbar trafikpollare.pdf

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
