Material

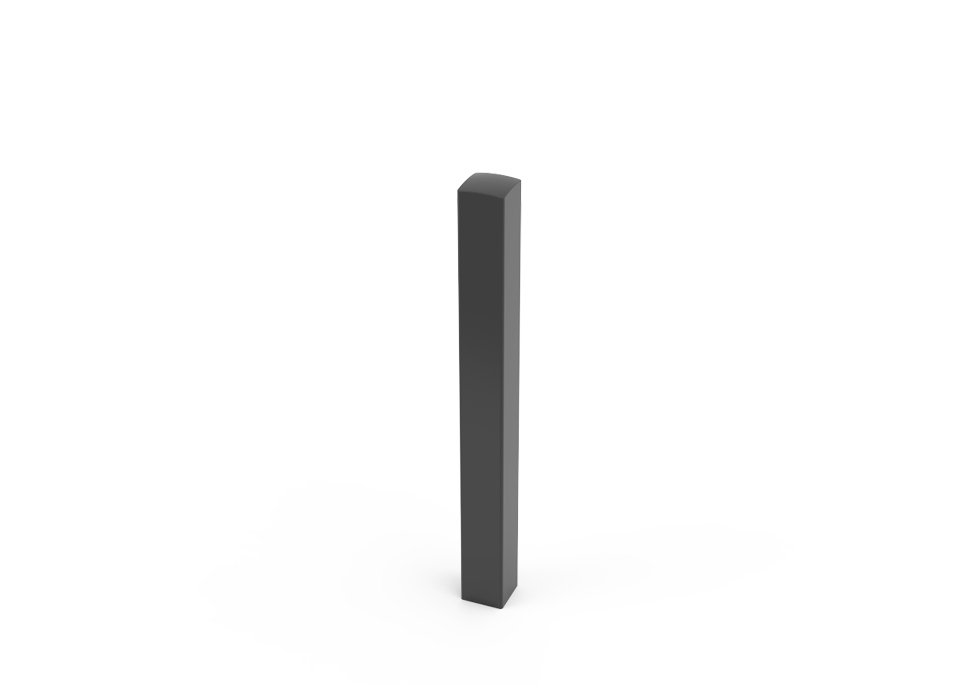

Trafikpollare
Rostfritt stål + Pulver lack

Marksockel & Täcklock
Stål + Varmförzinkat

Färger RAL - stål
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009

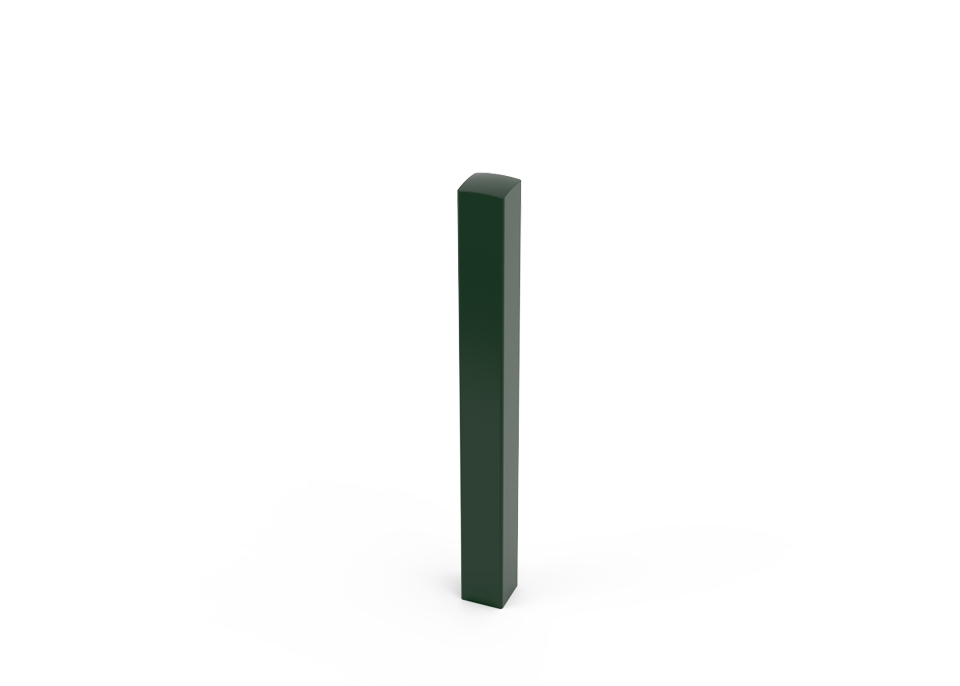

Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021

Cortén imitation - Struktur färg med kornig yta   visa bild
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus

Generellt
(kN) >50
Mått: 80x80 mm
Ovan mark: 800 mm

Plats gjutes A
Fastgjutnings del under mark: 400 mm

Bultas i mark M
Fästplatta
Fot diamterer: 120x120 mm x1st
Bulthål M10 x4st

Prefab fundament P
150/190 x430 mm

Fällbar FB
Höjd i nedfällt läge: 130 mm
Plats gjutes 400 mm A
Bultas i mark, fästplatta 120x120 mm

Demonterbar DB
Marksockel under mark 400 mm

Plats gjutes
2054A - Oranie trafikpollare A
2054A-R - Oranie trafikpollare A + integrerat reflexband



Prefab betong fundament
2054P - Ornie trafikpollare P
2054P-R - Oranie trafikpollare P + integrerat reflexband



Bultas i mark
2054M -  Oranie trafikpollare M
2054M-R - Oranie trafikpollare M + integrerat reflexband


Fällbar - plats gjutes
Öppnas snabbt med 3-kants nyckel.
Används för platser där utryckningsfordon snabbt ska kunna köra in.
Lås upp - lyft upp - fälll ner.

2054FB-A - Oranie trafikpollare FB-A
2054FB-A-R - Oranie trafikpollare FB-A-RBI + integrerat reflexband



Fällbar - bultas i mark
Öppnas snabbt med 3-kants nyckel.
Används för platser där utryckningsfordon snabbt ska kunna köra in.
Lås upp - lyft upp - fälll ner.

2054FB-M - Oranie trafikpollare FB M
2054FB-M-R - Oranie trafikpollare FB-M-RBI + integrerat reflexband



Demonterbar - plats gjutes
Fastskruvad med 4st insexbultar. Kan väljas till en 5:e säkerhetsbult med tillhörande säkerhetsbits.
Används för platser där demontering behövs mera sällan eller för säsonger.
Skruva loss - lyft undan
För längre period - skruva fast täcklocket för att skydda mot grus och smuts att hamna inuti marksockeln.

2054DB - Oranie trafikpollare DB (ovan mark) + marksockel (plats gjutes) + täcklock DB
2054DB-R - Oranie trafikpollare DB (ovan mark) + marksockel (plats gjutes) + täcklock DB
                        + integrerat reflexband

Material
TV-Co - Tillverkad i cortén stål

TV-Zn - Tillverkad i varmförzinkat stål
Versioner
A,  A-RB,  A-RBI,  A-RD (plats gjutes)
M,  M-RB,  M-RBI,  M-RD (bultas i mark)

Ytbehandling
TV-Pu - Pulver lack - RAL färg
TV-Sf - Strukturfärg - RAL färg
TV-Ag - Anti-graffiti lack

Trafik reflex -band
TB-RF GUL - Reflex gul
TB-RF RÖD - Reflex röd
TB-RF VIT - Reflex vit

Trafik reflex - Svetsade runda diskar diameter 50 mm. 4 sidor
TB-RF VIT-D50 - Reflex rund D50 vit
TB-RF RÖD-D50 - Reflex rund D50 röd
TB-RF GUL-D50 - Reflex rund D50 gul

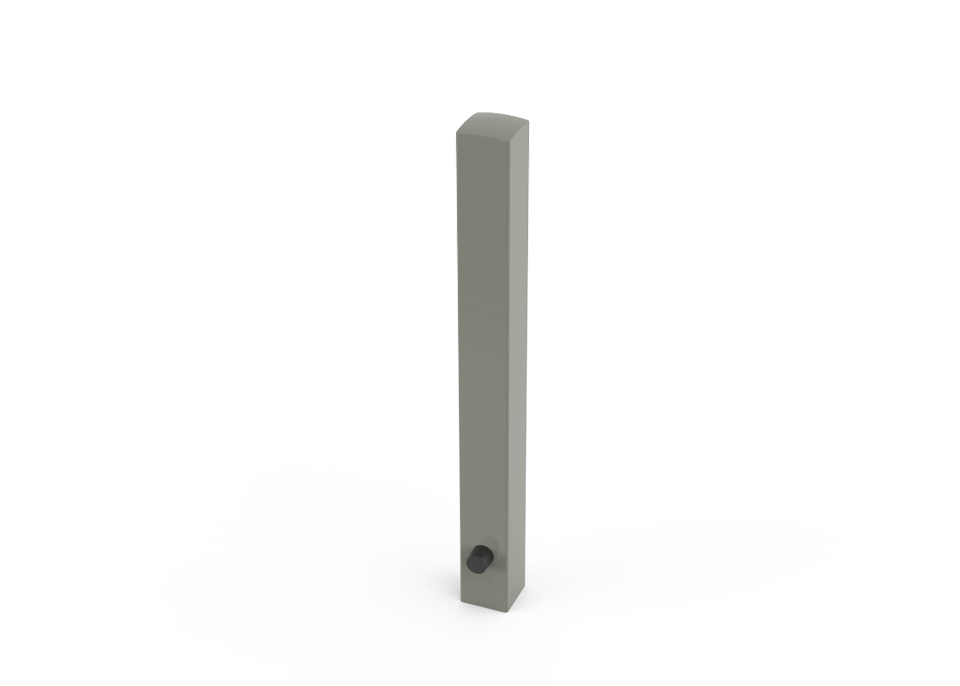

Dörrstopp
Monterat och klart vid beställning av ny trafik pollare alt. kan dörrstoppet beställas som reservdel
TB-DÖRRSTOPP - Dörrstopp M10 D40x25 mm   visa bild

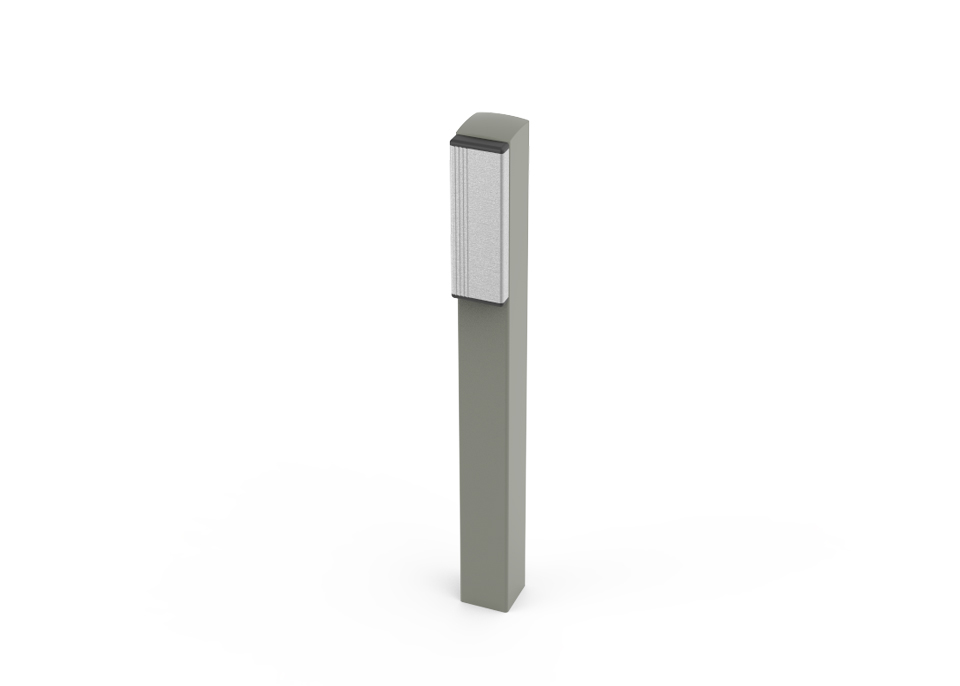

Armbågskontakt
Cc 600 mm från mark
TB-ARMBÅGSKONTAKT - Förberett hål D15 mm   visa bild

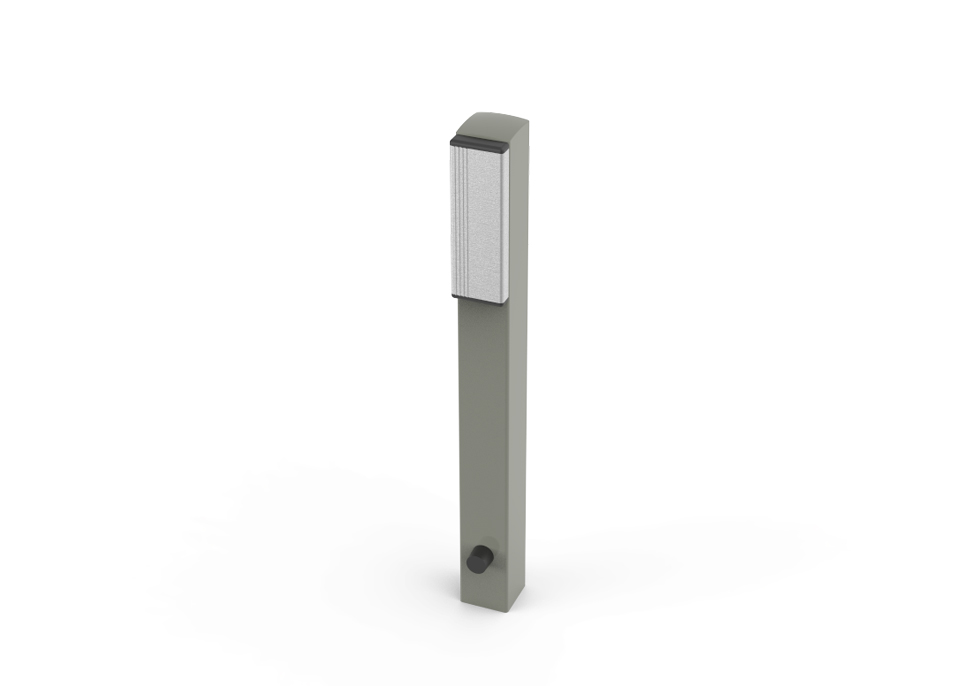

Dörrstopp och Armbågskontakt
TB-DÖRRSTOPP - Dörrstopp M10 D40x25 mm
TB-ARMBÅGSKONTAKT - Förberett hål D15 mm   visa bild

Bultas i mark M
TB-SET - M10x92 Fzv 4 -  Fastbultning set
TB-SET - M10x112 A4 4 -  Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)

Trafikpollare - Demonterbar
TB-FUNDAMENT – Marksockel
Marksockel är fundamentet som sätts i marken för att sedan
kunna montera trafik pollare ovanpå.

TB-TÄCKLOCK – Täcklock
Vid behov av att demontera pollaren en längre tid används täcklocket för att skydda infästningen från skräp och grus samt för gående och snöröjning.

TB-POLLARE 80 - Demonterbar pollare kvadrat 80

TB-PB1 – Pollare bult (st) - extra
Stål (Bs) + varmförzinkad (Fzv)
För fastskruvning av demonterbar pollare

TB-SÄKERHETSBULT T40 – Säkerhets bult (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare

TB-SÄKERHETSBITS T40 – Säkerhets bits (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare

Trafikpollare - Fällbar
TB-Nyckel - Nyckel TK10

Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.

Leverans
Produkten levereras i ett stycke eller i delar beroende på modell

Montering
Plats gjutes
Prefab betong fundament
Bultas i mark

Design
Malus

Kvalitetstillverkad
Malus

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Stål (Bs) + Varmförzinkat (Zn)

Fästelement
Fästelement (A2)

Utskrifter

Produktblad
Oranie trafikpollare - produktblad.pdf

Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)

Oranie trafikpollare - Generell monteringsanvisning.pdf


Miljödatablad
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf
