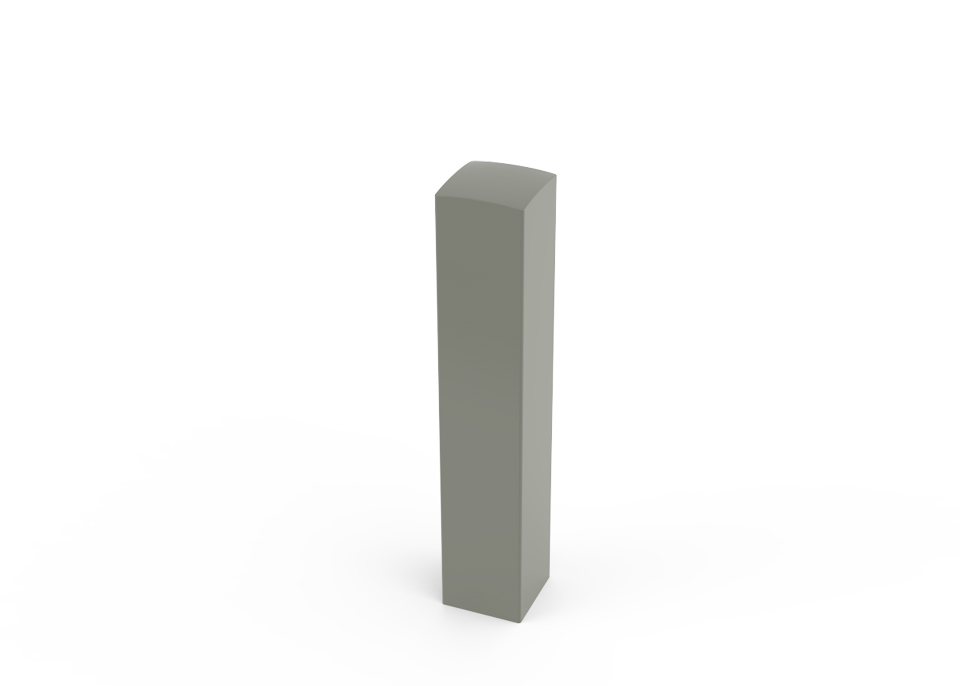

ONTARIO 800
Ontario 800 trafikpollare med sfärisk topp. En högkvalitativ trafikpollare i stilren och robust design för att smälta in i omgivande miljö.
Används enskilt eller i system som avgränsare för gångstråk och stoppskydd / styra trafik. Till skillnad från staket eller räcke tillåts man passera emellan.
- Underhållsfri
- Lång livscykel
- Hållbar mot åverkan
- Reflex - röd, gul eller vit reflex
- Dörrstopps skydd
- Plats gjutes
- Bultas i mark
Miljöbedömd via BYGGVARUBEDÖMNINGEN, BVB ID 152145
Omfattas inte av SVANEN husproduktportal. Kan fritt användas i SVANEN byggnader
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005
För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,
De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :
Eller mellan våra uttrycksfulla RAL-färg kulörer :
Eller mellan våra uttrycksfulla RAL-färg kulörer :
Generellt
(kN) 50,5
Mått: 150x150 mm
Ovan mark: 800 mm
Plats gjutes A
Fastgjutnings del under mark: 400 mm
Bultas i mark M
Fästplatta 240x240x8 mm x1st
Bulthål M10 x4st
Design: Malus
Kvalitetstillverkad: Malus
2064A - Ontario 800 trafikpollare - Plats gjutes
2064M - Ontario 800 trafikpollare - Bultas i mark
Material
TV-Zn - Tillverkad i varmförzinkat stål
Ytbehandling
TV-Pu - Pulver lack - RAL färg
TV-Sf - Strukturfärg - RAL färg
TV-Ag - Anti-graffiti lack
Fastsvetsade reflex discar diameter 50 mm. 4 sidor
TB-RF DISCx4 D50 - Reflex disc D50 - set
Välj färg
TB-RF VIT-D50 - Reflex rund D50 vit
TB-RF RÖD-D50 - Reflex rund D50 röd
TB-RF GUL-D50 - Reflex rund D50 gul

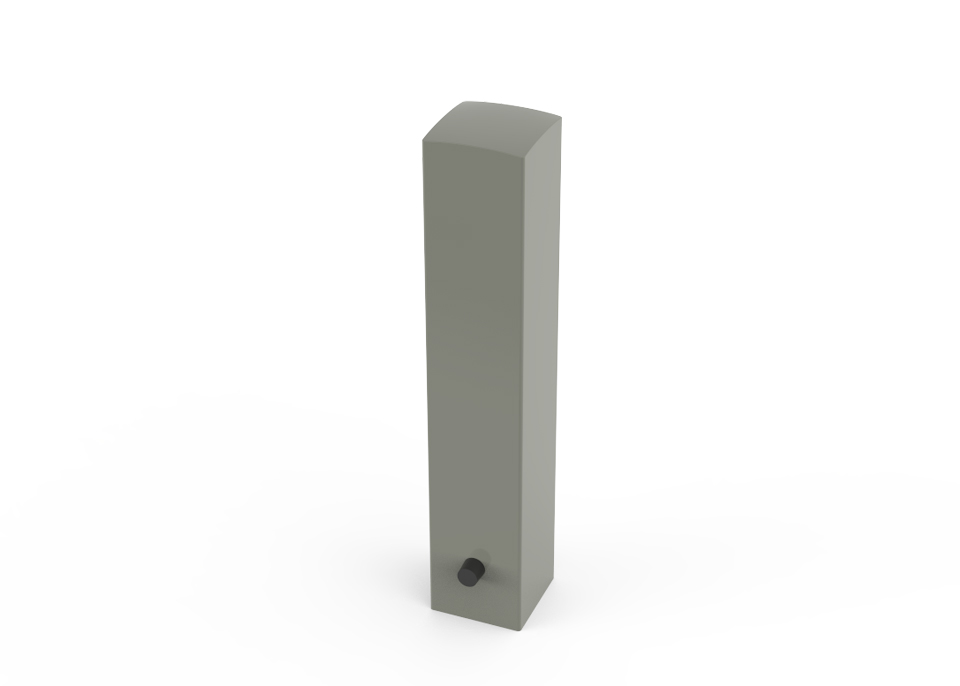

Dörrstopp
Monterat och klart vid beställning av ny trafik pollare alt. kan dörrstoppet beställas som reservdel
TB-Dörrstopp - Dörrstopp M10 D40x25 mm visa bild

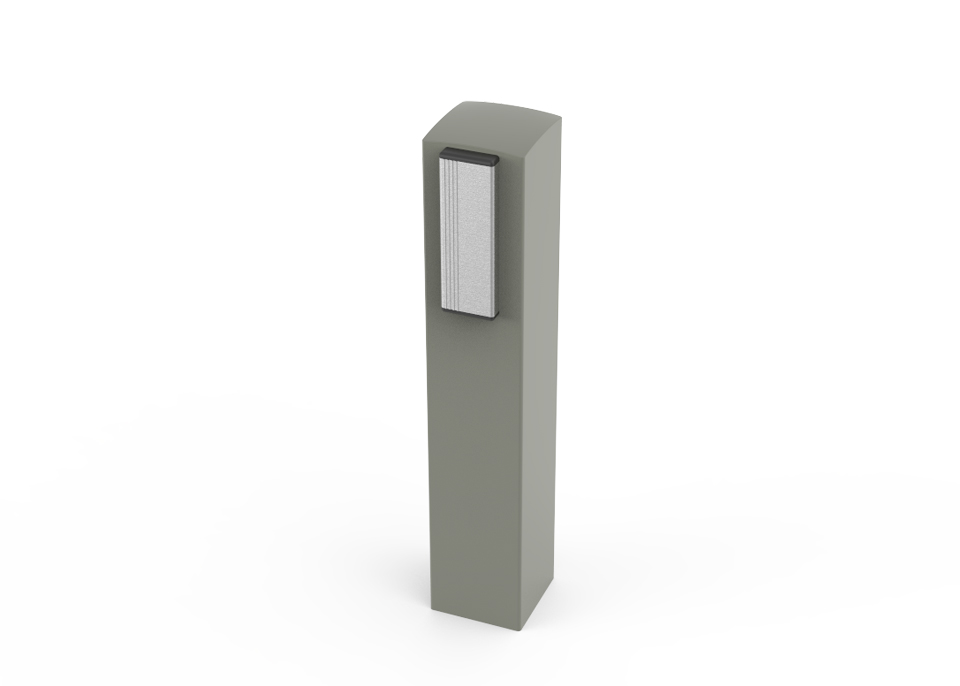

Armbågskontakt
Cc 600 mm från mark
TB-Armbågskontakt - Förberett hål D15 mm visa bild

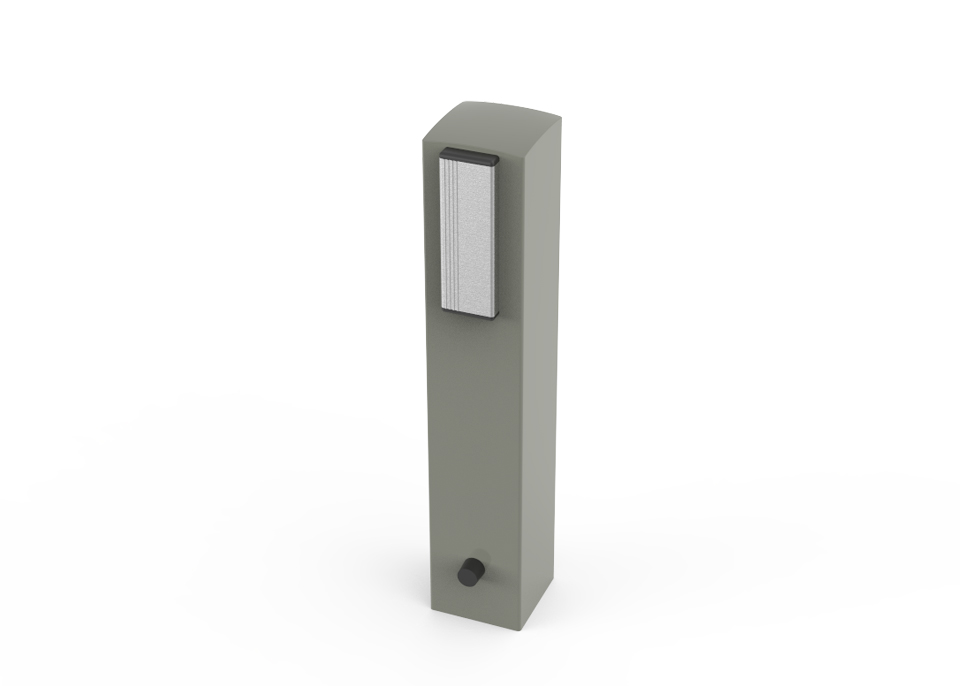

Dörrstopp och Armbågskontakt
TB-Dörrstopp - Dörrstopp M10 D40x25 mm
TB-Armbågskontakt - Förberett hål D15 mm visa bild
Bultas i mark M
TB-SET - M10x92 Fzv 4 - Fastbultning set
TB-SET - M10x112 A4 4 - Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)
Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.
Leverans
Produkten levereras i ett stycke
Montering
Plats gjutes
Bultas i mark
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Fästelement
Fästelement (A2)
Utskrifter
Produktblad
Ontario 800 trafikpollare - produktblad.pdf
Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)
Ontario 800 trafikpollare - Generell monteringsanvisning.pdf
Miljödatablad
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf
2D - Linjer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
