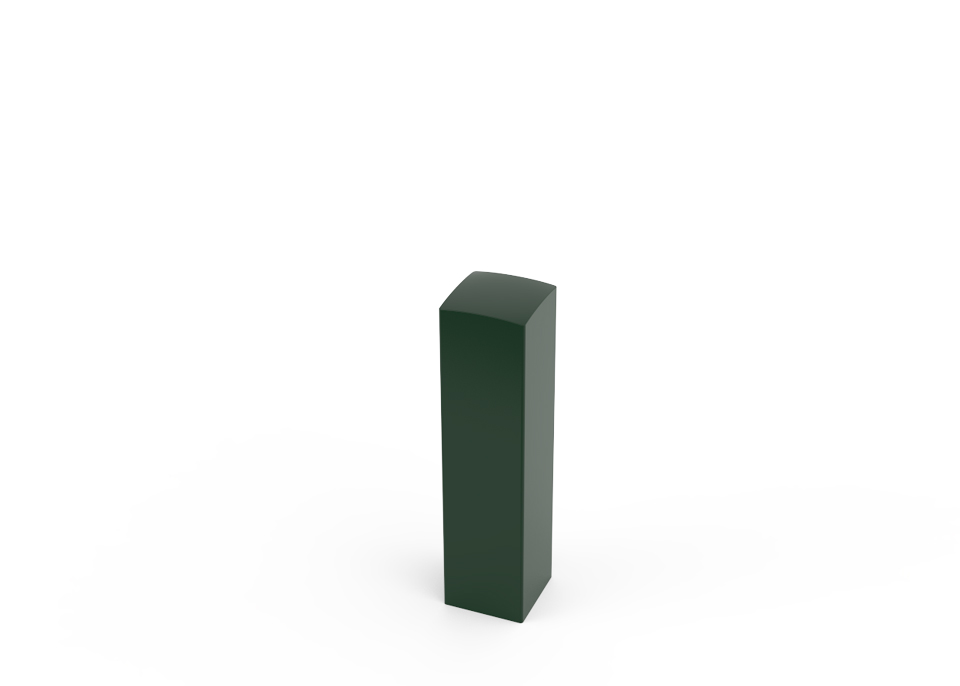

ONTARIO 600

Ontario 600 trafikpollare med sfärisk topp. En högkvalitativ trafikpollare i stilren och robust design för att smälta in i omgivande miljö.

Prisförfrågan

Används enskilt eller i system som avgränsare för gångstråk och stoppskydd / styra trafik. Till skillnad från staket eller räcke tillåts man passera emellan.

  • Underhållsfri
  • Lång livscykel
  • Hållbar mot åverkan
  • Reflex - röd, gul eller vit reflex
  • Dörrstopps skydd
  • Plats gjutes
  • Bultas i mark

Miljöbedömd via BYGGVARUBEDÖMNINGEN
Omfattas inte av SVANEN husproduktportal. Kan fritt användas i SVANEN byggnader

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005






För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :









Eller mellan våra uttrycksfulla RAL-färg kulörer :









Eller Cortén imitation - Struktur färg med kornig yta







































Generellt
(kN) 50,5
Mått: 150x150 mm
Ovan mark: 600 mm

Plats gjutes A
Fastgjutnings del under mark: 400 mm

Bultas i mark M
Fästplatta 240x240x8 mm x1st
Bulthål M10 x4st


Design: Malus
Kvalitetstillverkad: Malus



2069A - Ontario 600 trafikpollare - Plats gjutes
2069M -  Ontario 600 trafikpollare - Bultas i mark

Material
TV-Zn - Tillverkad i varmförzinkat stål

Ytbehandling
TV-Pu - Pulver lack - RAL färg
TV-Sf - Strukturfärg - RAL färg
TV-Ag - Anti-graffiti lack




Generellt för all modellerna
Reflex band
TB-RF GUL - Reflex band gul
TB-RF RÖD - Reflex band röd
TB-RF VIT - Reflex band vit

Fastsvetsade reflex discar diameter 50 mm. 4 sidor
TB-RF DISCx4 D50 - Reflex disc D50 - set
Välj färg
TB-RF VIT-D50 - Reflex rund D50 vit
TB-RF RÖD-D50 - Reflex rund D50 röd
TB-RF GUL-D50 - Reflex rund D50 gul

TB-GS-SKYDD1 - Dörrstopps skydd - anpassad

Bultas i mark M
TB-SET - M10x92 Fzv 4 -  Fastbultning set
TB-SET - M10x112 A4 4 -  Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)

Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.

Leverans
Produkten levereras i ett stycke

Montering
Plats gjutes
Bultas i mark

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)

Fästelement
Fästelement (A2)

Utskrifter

Produktblad
Ontario 600 trafikpollare - produktblad.pdf

Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)

Ontario trafikpollare - Generell monteringsanvisning.pdf

Miljödatablad
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

3D - Modeller

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step

Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
