Ståldetaljer
Trafikpollare
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005

Marksockel & Täcklock
Rostfritt stål (Rf)

För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :

Eller mellan våra uttrycksfulla RAL-färg kulörer :

Eller Cortén imitation - Struktur färg med kornig yta

Generellt
(kN) >50
Mått: Diamter 114 mm
Ovan mark: 1000 mm

Plats gjutes A
Fastgjutnings del under mark: 400 mm

Prefab fundament P
150/190 x430 mm

Bultas i mark M
Fästplatta
Fot diamterer: D165
Bulthål M10 x4st

Fällbar FB
Höjd i nedfällt läge: 160 mm
Plats gjutes 400 mm A
Bultas i mark, fästplatta 120x120 mm

Öppnas snabbt med 3-kants nyckel.
Används för platser där utryckningsfordon snabbt ska kunna köra in.
Lås upp - lyft upp - fälll ner.

Demonterbar DB
Sockelfundament under mark 400 mm

Fastskruvad med 4st insexbultar. Kan väljas till en 5:e säkerhetsbult med tillhörande säkerhetsbits.
Används för platser där demontering behövs mera sällan eller för säsonger.
Skruva loss - lyft undan
För längre period - skruva fast täcklocket för att skydda mot grus och smuts att hamna inuti marksockel


Design: Malus
Kvalitetstillverkad: Malus

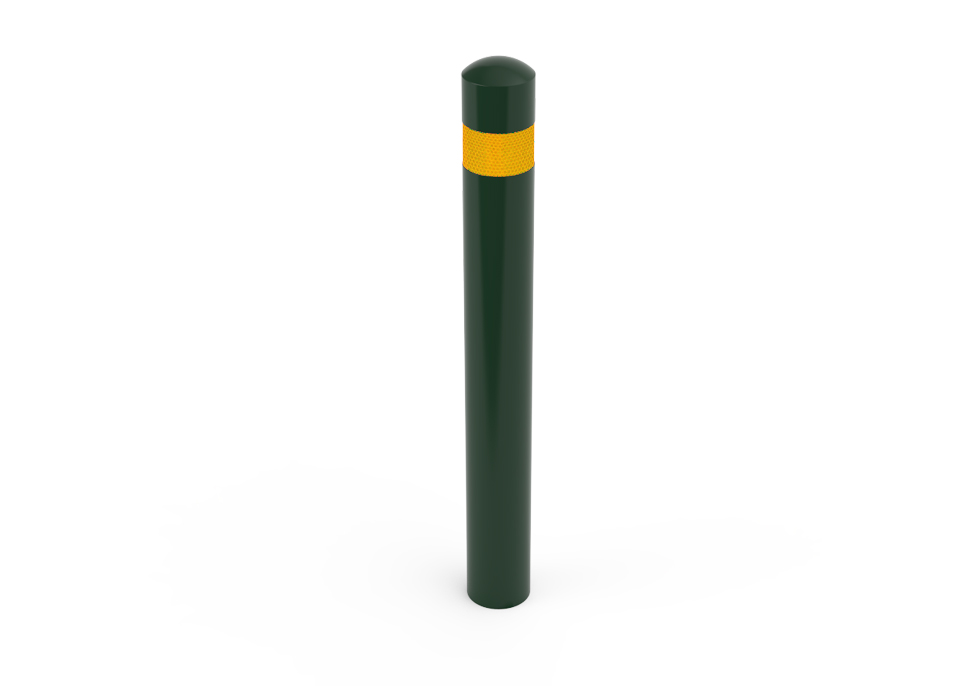

2302A - Cox p trafikpollare med integrerad reflex - Plats gjutes
2302P - Cox p trafikpollare med integrerad reflex - Prefab betong fundament
2302M - Cox p trafikpollare med integrerad reflex - Bultas i mark
2302FB-A - Cox p trafikpollare med integrerad reflex - Fällbar plats gjutes
2302FB-M - Cox p trafikpollare med integrerad reflex Fällbar bultas i mark
2302DB - Cox p trafikpollare med integrerad reflex + marksockel + täcklock - Demonterbar plats gjutes

Material
TV-Co - Tillverkad i cortén stål

TV-Zn - Tillverkad i varmförzinkat stål
Versioner
A,  A-RB,  A-RBI,  A-RD (plats gjutes)
M,  M-RB,  M-RBI,  M-RD (bultas i mark)

Ytbehandling
TV-Pu - Pulver lack - RAL färg
TV-Sf - Strukturfärg - RAL färg
TV-Ag - Anti-graffiti lack

Generellt för all modellerna
Reflex band
TB-RF GUL - Reflex band gul
TB-RF RÖD - Reflex band röd
TB-RF VIT - Reflex band vit

Bultas i mark M
TB-SET - M10x92 Fzv 4 -  Fastbultning set
TB-SET - M10x112 A4 4 -  Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)

Dörrstopp
Monterat och klart vid beställning av ny trafik pollare alt. kan dörrstoppet beställas som reservdel
TB-Dörrstopp - Dörrstopp M10 D40x25 mm

Demonterbar DB
TB-FUNDAMENT – Marksockel
Marksockel är fundamentet som sätts i marken för att sedan
kunna montera trafik pollare ovanpå.

TB-TÄCKLOCK – Täcklock
Vid behov av att demontera pollaren en längre tid används täcklocket för att skydda infästningen från skräp och grus samt för gående och snöröjning.

TB-POLLARE 80 - Demonterbar pollare kvadrat 80

TB-PB1 – Pollare bult (st) - extra
Stål (Bs) + varmförzinkad (Fzv)
För fastskruvning av demonterbar pollare

TB-SÄKERHETSBULT T40 – Säkerhets bult (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare

TB-SÄKERHETSBITS T40 – Säkerhets bits (st)
Rostfritt stål (Rf)
Försvårar lossning av demonterbar pollare


Fällbar FB
TB-Nyckel - Nyckel TK10

Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.

Leverans
Produkten levereras i ett stycke eller i delar beroende på modell

Montering
Plats gjutes
Prefab betong fundament
Bultas i mark

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Rostfritt stål (Rf)

Fästelement
Fästelement (A2)

Utskrifter

Produktblad
Cox P trafikpollare med integrerad reflex.pdf

Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)

Cox P trafikpollare med integrerad reflex - Generell monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

3D - Modeller

Övrigt
Måttskiss underdel.pdf
Måttskiss demonterbar trafikpollare.pdf

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
