Produkter > Trafikpollare / Trafikhinder > Ariane trafikpollare

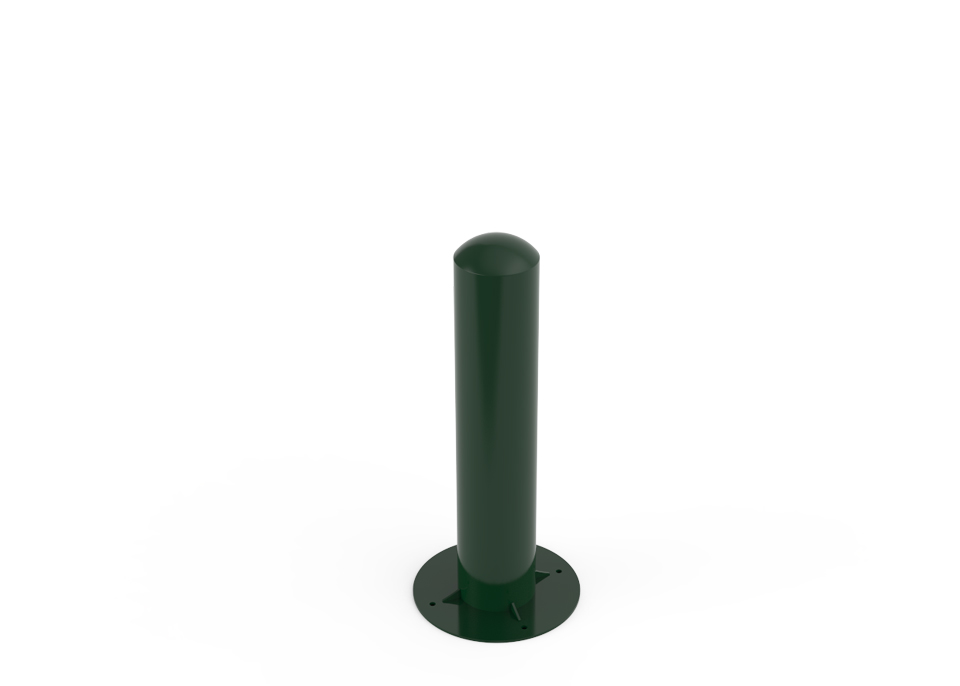

En högkvalitativ trafikpollare i stilren design för att smälta in i omgivande miljö.
Används enskilt eller i system som avgränsare för gångstråk och stoppskydd / styra trafik.
Till skillnad från staket eller räcke tillåts man passera emellan.
- Underhållsfri
- Anti-grafitti skydd
- Material och behandling med den extra kvalitén för en lång livscykel
- Hållbar mot åverkan
- Plats gjutes
- Bultas i mark
Miljöbedömd via BYGGVARUBEDÖMNINGEN, BVB ID 97865
Omfattas inte av SVANEN husproduktportal. Kan fritt användas i SVANEN byggnader
Material
Rostfritt stål + Pulver lack
Färger RAL - stål
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021
Cortén imitation - Struktur färg med kornig yta visa bild
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus
Generellt
(kN) >57
Mått: Diamter 140 mm
Ovan mark: 700 mm
Plats gjutes A
Fastgjutnings del under mark: 400 mm
Bultas i mark M
Fästplatta
Fot diamterer: D165
Bulthål M10 x4st
2059A - Plats gjutes
Fastgjutnings del
2059M - Bultas i mark
Fästplatta 165 med hål för markbult x4st
Material
TV-Co - Tillverkad i cortén stål
TV-Zn - Tillverkad i varmförzinkat stål
Ytbehandling
TV-Pu - Pulver lack - RAL färg
TV-Sf - Strukturfärg - RAL färg
TV-Ag - Anti-graffiti lack
Generellt för all modellerna
Reflex band
TB-RF GUL - Reflex band gul
TB-RF RÖD - Reflex band röd
TB-RF VIT - Reflex band vit
Dörrstopp
Monterat och klart vid beställning av ny trafik pollare alt. kan dörrstoppet beställas som reservdel
TB-Dörrstopp - Dörrstopp M10 D40x25 mm
Bultas i mark M
TB-SET - M10x92 Fzv 4 - Fastbultning set
TB-SET - M10x112 A4 4 - Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)
Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.
Leverans
Produkten levereras i ett stycke
Montering
Plats gjutes
Bultas i mark
Design
Malus
Kvalitetstillverkad
Malus
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Fästelement
Fästelement (A2)
Utskrifter
Produktblad
Ariane trafikpollare - produktblad.pdf
Monteringsanvisning
Visar
Plats gjutes i mark (A), Bultas i mark (M), Fällbar - plats gjutes i mark (FB-A)
Fällbar - bultas i mark (FB-M), Demonterbar (DB), Prefab betong fundament (P)
Ariane trafikpollare - Generell monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf
2D - Linjer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
