Produkter > Trädgropsregulator > Holländare trädgropsregulator 152 mm
HOLLÄNDARE 152mm

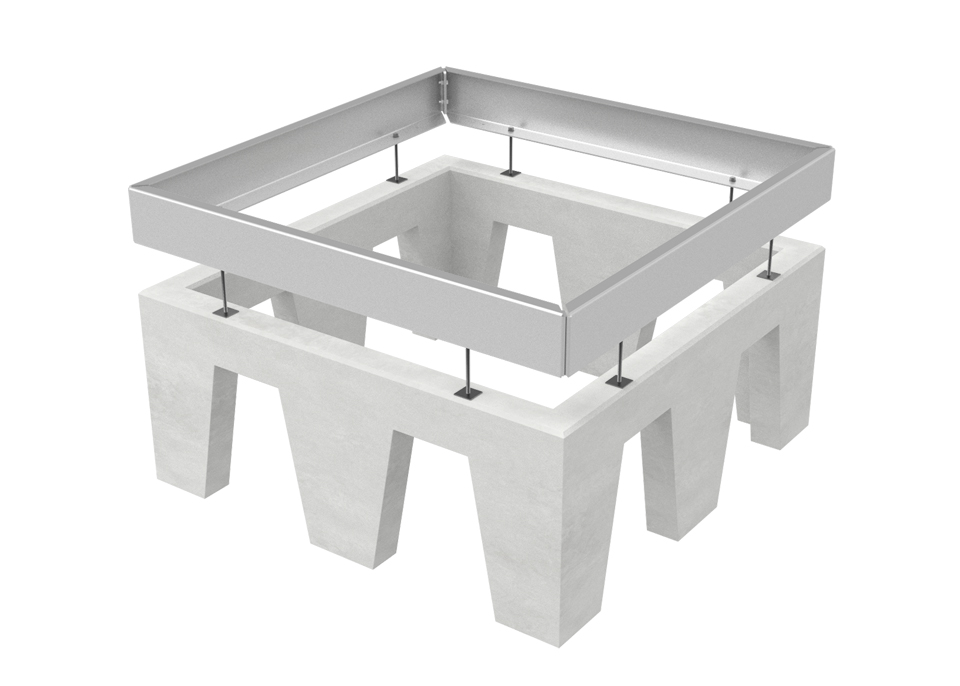

Holländare trädgropsregulator är framtagen för att kunna justera höjden mellan trädgropsfundament och/eller trädgropsramar för
att möjliggöra så att markgaller hamnar dikt an mot kringliggande markbeläggning.
Därefter används skruvade plywood skivor som gjutform för att kunna gjuta till en solid förhöjning.
Lösningen möjliggör att Sparreholm stålram med iläggning av Cortland markgaller kan regleras till exakt höjd för att hamna dikt an mot markbeläggningen runtom.
- Skapa en solid förhöjning med betong
- Möjlig höjdreglering - se under mått
- Möjlig regleringen 0 - 8 punkter
- Reglera sidor olika för att få till några graders lutning av markgaller
- Perfekt att använda till gamla befintliga nedgrävda trädgropsfundament i betong för reglering mot marknivå.
- Anpassa för att följa befintlig väg/gatas lutning.
Stål (Bs)
Mått från trädgropsfundament i betong till Sparreholm trädgropsram i stål
Trädgropsram sparreholm slim 40/80 A1 112-148 mm
Trädgropsram sparreholm slim 40/80 A2 112-148 mm
Trädgropsram sparreholm mellan 110/150 A1 42-148 mm
Trädgropsram sparreholm mellan 110/150 A2 42-148 mm
Trädgropsram sparreholm mellan 110/150 A3 42-148 mm
Trädgropsram sparreholm standard 170/210 A1 12-148 mm
Trädgropsram sparreholm standard 170/210 A2 12-148 mm
Trädgropsram sparreholm standard 170/210 A3 12-148 mm
Trädgropsram sparreholm max 260/300 A1 12-148 mm
Trädgropsram sparreholm max 260/300 A2 12-148 mm
Trädgropsram sparreholm max 260/300 A3 12-148 mm
20950-152 Bs - Holländare trädgropsregulator - set
Möjlig regleringen 0 - 8 punkter.
Reglera sidor olika för att få till några graders lutning alt höja upp markgallret.
Använd plywood skivor och skruvas ihop som en betongform.
Efter montering gjuts mellanrummet upp för att skapa en solid förhöjning med betong.
Plywood skivor demonteras.
Design: Malus
Kvalitetstillverkad: Malus
Ståldetaljer
Stål (Bs)
Utskrifter - Material / Underhåll
Produktblad
Holländare regulator 152 mm - produktblad.pdf
Monteringsanvisning
Holländare regulator 152 mm - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
