Produkter > Parkskyltar > Fortune 75 hänvisningsskylt
Skylt i ett stycke. Extra barnsäkrad.
Utrusta t e x din lekplats med en hänvisnings skylt för att informera om att ni förvaltar platsen.
Ni gör själv design/skyltbudskap.
Skyltbudskapet trycks på en högkvalitativ plastfilm av genomgående färg som sedan appliceras. Låt oss göra jobbet, helt eller delvis.
Ange valfri PMS-färgkombination, text och typsnitt. Vi kan också leverera endast hänvisnings skylten.
Material och behandling med den extra kvalitén för en lång livscykel. Hållbart mot åverkan. Underhållsfritt.
Miljöbedömd via BYGGVARUBEDÖMNINGEN, BVB ID 97857
Omfattas inte av SVANEN husproduktportal. Kan fritt användas i SVANEN byggnader
Ståldetaljer
Rostfritt stål (Rf) + Pulverlack (Pu)
Färgkulör: Klassisk svart RAL 9005
För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,
De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :
Eller mellan våra uttrycksfulla RAL-färg kulörer :
Eller Cortén imitation - Struktur färg med kornig yta
Mått
Skylt i ett stycke
Höjd ovan mark: 1200 mm + 400 mm (skylten kopplas)
Rör diameter 40 mm
Distans mellan skyltplåt - båge: 75 mm (Barnsäker)
Stående skyltbudskap B:300 mm, Höjd: 400 mm
Fastsättning
Gjutes i mark: Fastgjutnings del under mark: 400 mm
Bultas i mark: Fot diamterer: 300 mm x2st. Bulthål M8 x4st (8st)
Prefab betong fundament: 150/190 x 430 mm x2st. Låsplugg för låsning av skyltrör x2st
Design: Malus
Kvalitetstillverkad: Malus
Gjutes i mark
7009A_RfPu - Fortune 75 hänvisningsskylt skylt i ett stycke - Gjutes i mark

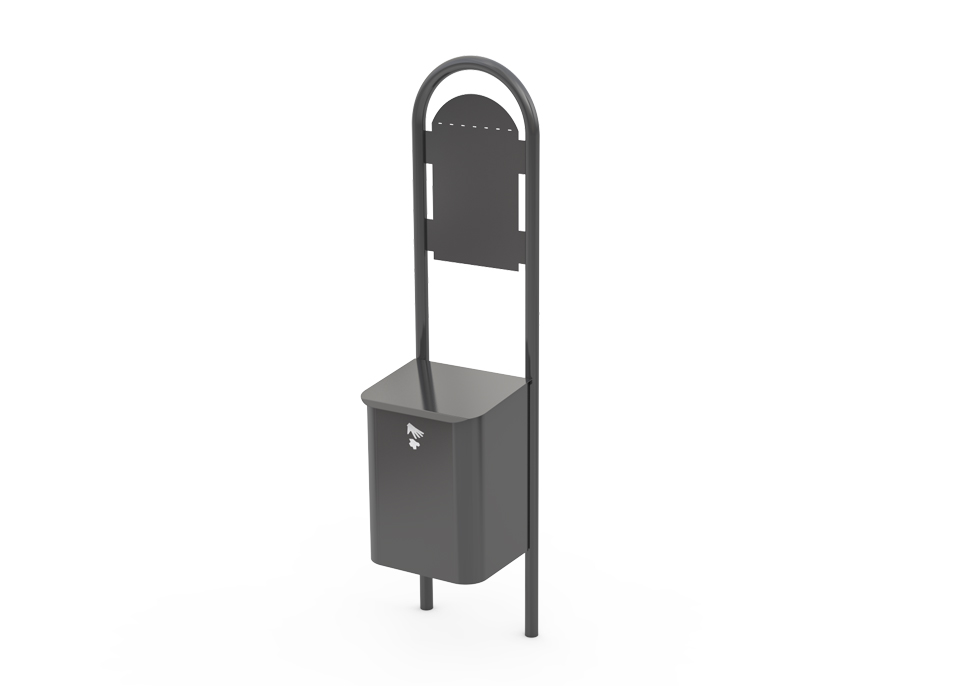

7010A_Rfpu - Fortune 75 hänvsisningsskylt skylt i ett stycke + Allington skräpkorg - Gjutes i mark
Bultas i mark
7009M_RfPu - Fortune 75 hänvisningsskylt skylt i ett stycke - Bultas i mark

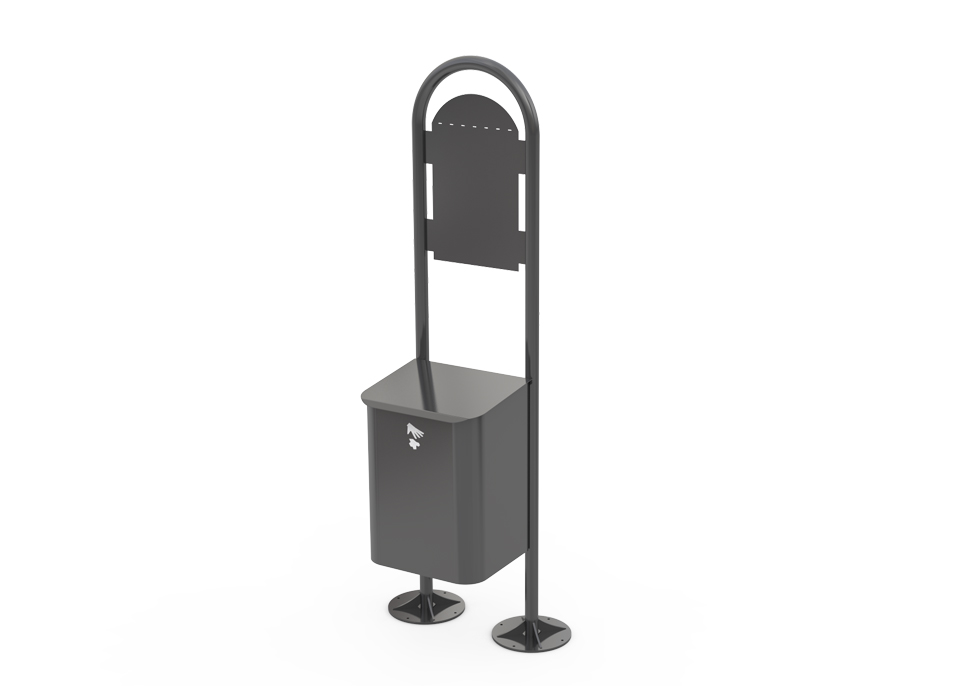

7010M_RfPu - Fortune 75 hänvsisningsskylt skylt i ett stycke + Allington skräpkorg - Bultas i mark
Prefab betong fundament
7009P_RfPu - Fortune 75 hänvisningsskylt skylt i ett stycke - Prefab betong fundament
7010P_RfPu - Fortune 75 hänvsisningsskylt skylt i ett stycke + Allington skräpkorg - Prefab betong fundament
YTBEHANDLING - STÅL
Kundspecifika RAL färg kulörer
TV-Pu - Kundspecifik RAL färgkulör
TV-KSSTÅL01 - Klotterskydd permanent
MATERIAL
TV-Rf - Utförande i rostfritt stål (Rf)
INFORMATIONS BUDSKAP
Bifoga oss er layout. Appliceras på skylten före leverans.
Viktigt!
Utfall skall vara 5 mm för att färg skall gå ända in till kanten på trycket.
Precision i tryck och skärmaskin har en felmarginal och därför behöver
man lägga till skärsmån för att säkerställa att man inte får vita kanter
runt sin trycksak
Orginalen sparas. Vid framtida behov trycks nytt exemplar upp mot tryckkostnad.
TB-LAYOUT 400x300 - Layout stående H:400xB:300mm
Bultas i mark M
TB-M8x92 Fzv 4 - Fastbultning set x2
Plats gjutes - A
Bultas i mark - M
Prefab fundament - P
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Utskrifter
Produktblad
Fortune parkskylt 75Fast - produktblad.pdf
Monteringsanvisning
Fortune parkskylt 75Fast - Plats gjutes A monteringsanvisning.pdf
Fortune parkskylt 75Fast - Bultas i mark M - monteringsanvisning.pdf
Fortune parkskylt 75Fast - Prefab betong fundament P - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf
2D - Linjer
3D - Linjer
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
