Produkter > Mur / Väggmöbler > Alfa 68 Murbänk / solflak
Montering och varianter :

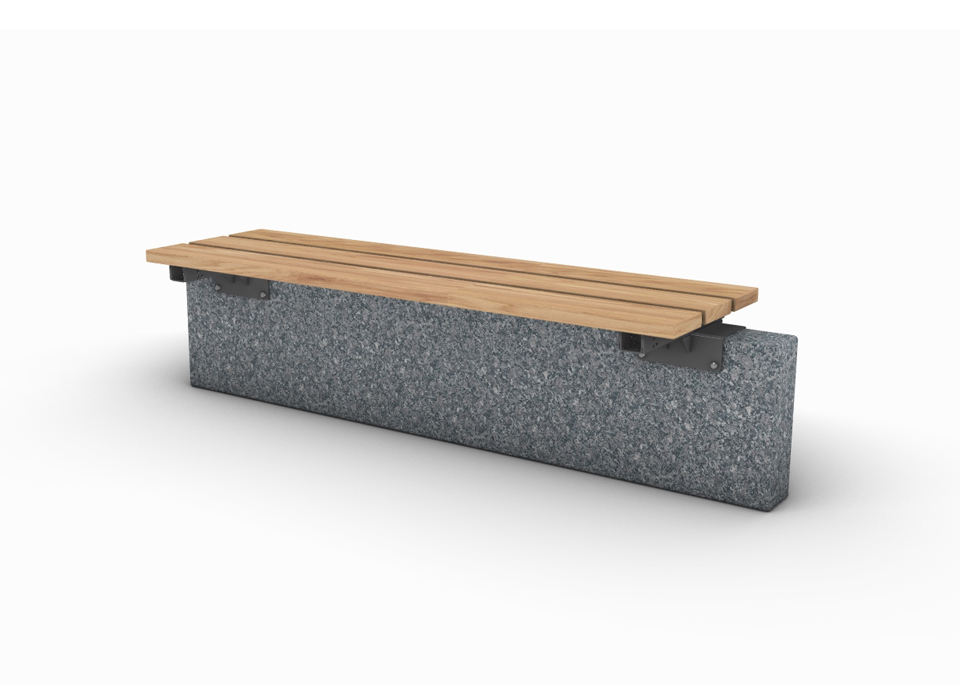

- Fästs enkelt på ett lämpligt nivåstöd, t.ex. en granitmur, betong element, trädäck eller corténstålsflak
- Olika längder 1500 - 3000 mm. Djup 450 mm
- Tillgänglighetsanpassa med ryggstöd och armstöd för att enklare ta sig i och ur vid funktionsnedsättning.

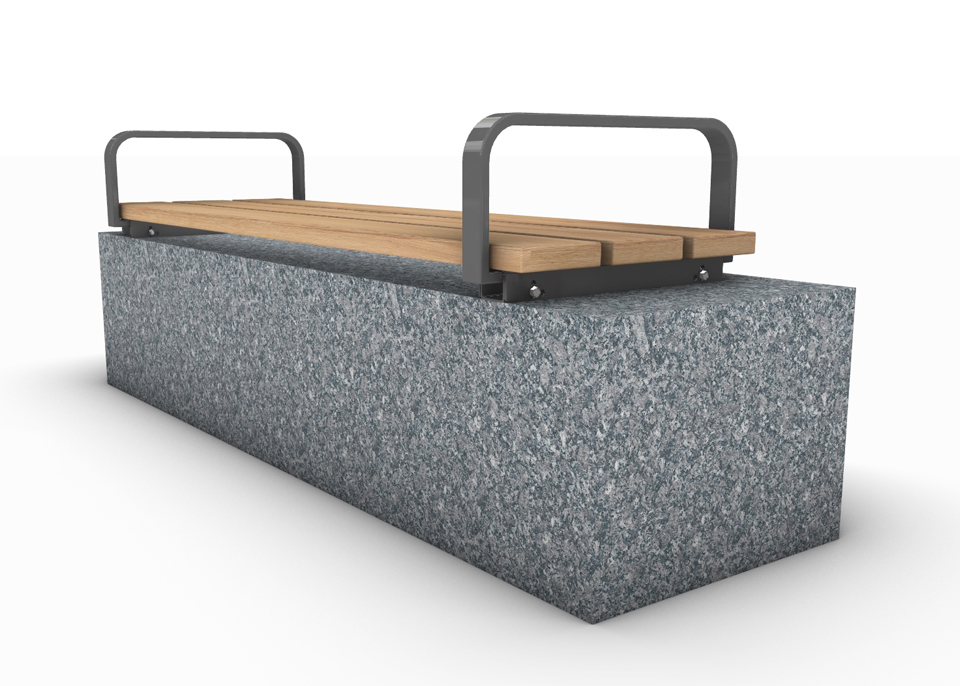

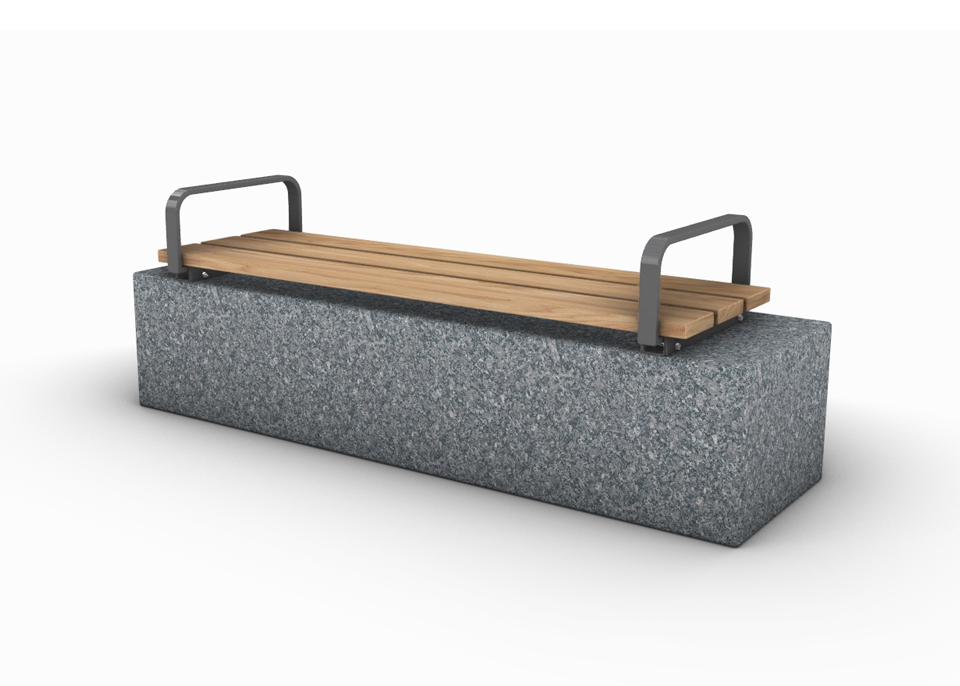

- Armstöd i stål vänster + höger sida med träöverliggare

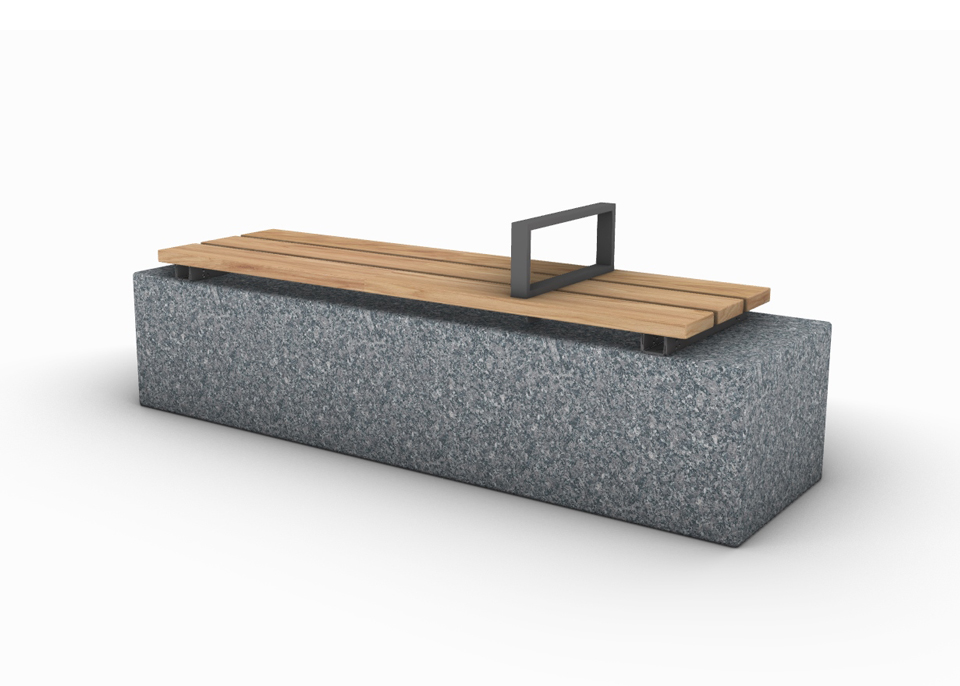

- Flexi stål armstöd med träöverliggare för valfri placering
- Solflak. Olika längder: 1500 - 3000 mm. Olika djup: 635 - 1055 mm
- Hållbart mot åverkan och möjligt att byta ut trädetaljer.
- Endast trä av lokal karaktär används.
- Många tillval av ytbehandling av stål och trä
Malus OrganoSortiment
Tillgänglighetsanpassad
Material - Sits delar
Stål (Bs) + Varmförzinkat (Zn) + Pulver lack (Pu)
Furu (Fu) + OrganoWood 01 (Ow01) + OrganoWood 02 (Ow02)
Material - Konsoller
Rostfritt stål (Rf) + Pulver lack (Pu)
Fästelement
Rostfritt syrafast (A4)
Rostfritt (A2)
Markbult
Varmförzinkat (Vfz)
Färger RAL - stål
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021
Cortén imitation - Struktur färg med kornig yta
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus
U konsol 44-70 - set
Används på ny mur/befintlig mur som har lika/olika höjd
Reglerbarhet i höjdled för konsollen 44 mm, 48 mm, 52 mm, 55 mm, 59 mm, 63 mm, 70 mm
Ovala bulthål x6st för infästning cc: 60 mm mellen hål ( cc: min:60 mm - max:175 mm)
Sits höjd: 74-100 mm + nivåstöd
U-konsol 80-128 - set
Används på ny mur/befintlig mur som har lika/olika höjd
Reglerbarhet i höjdled för konsollen 80 mm, 85,5 mm, 91 mm, 95 mm, 96,5 mm, 102 mm, 106 mm,
110 mm, 117 mm, 122,5 mm, 128 mm
Ovala bulthål x6st för infästning cc: 60 mm mellen hål ( cc: min:60 mm - max:175 mm)
Sits höjd: 74-100 mm + nivåstö

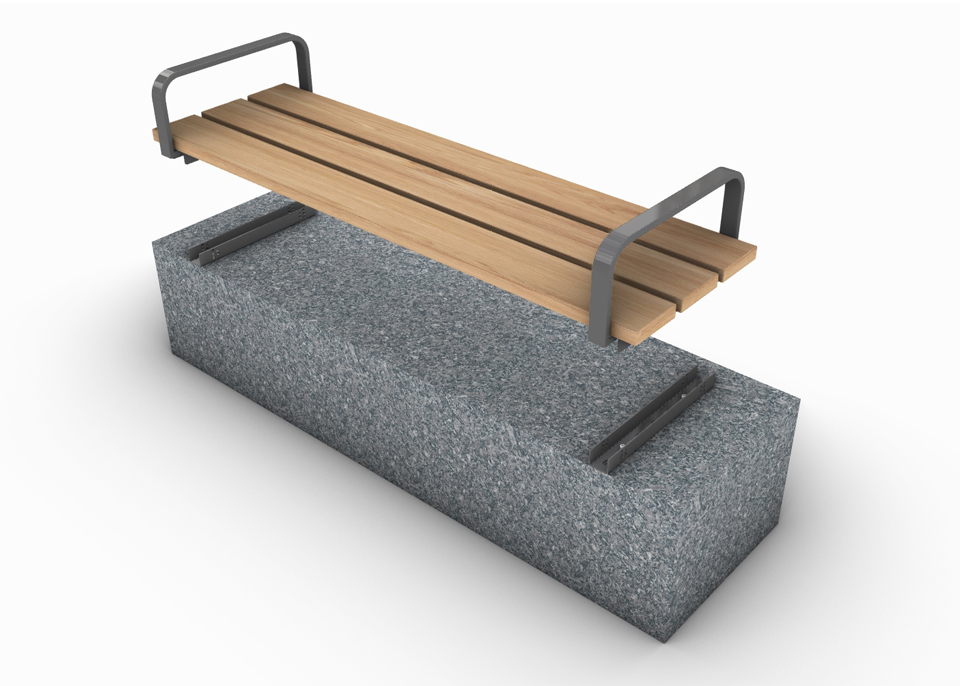

Infästning ovanifrån i L-betongstöd med topp 80 mm
Fullt Justerbar framåt-bakåt i djupled.
Bänktparti placeras centralt på / bakom nivåstöd / framskjutande "svävande"
U form som läggs över toppen på L-stödet. Bultas rakt igenom L-stödet.
Reglerbarhet i höjdled för konsollen: 44 mm, 48 mm, 52 mm, 55 mm, 59 mm, 63 mm, 70 mm
L-stöd höjd 450 mm (Förslagsvis St:Erik L-Stöd 5Kn/M2, Not fjäder)

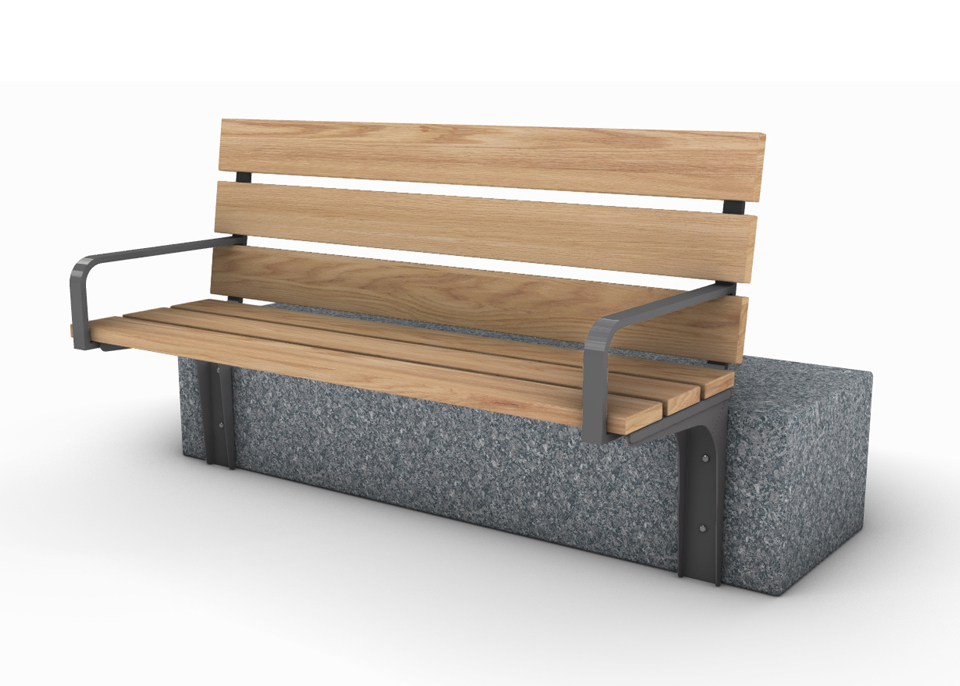

V-väggfäste
Rekommenderad höjd för placering 450-550 mm
Generellt
Sits längd: min 500 - max 3000 mm
Sits djup: 450 mm
Armstöd
Armstöd A L400 x B40 x Th15 mm, Ändar radie 90 mm
Armstöd B L485 x B40 x Th15 mm, Ändar inre radie 47 mm
Armstöd + träöverliggare
Armstöd C L400 x B40 x Th15 mm, Ändar radie 90 mm
Armstöd D L485 x B40 x Th15 mm, Ändar inre radie 47 mm
Design: Malus
Kvalitetstillverkad: Malus
Alfa 68 Bänk
U konsol 44-70 - set
3096-Uk44_BsZnPuFuOw - Amfibänk 1500 x 450
3097-Uk44_BsZnPuFuOw - Amfibänk 2000 x 450
3098-Uk44_BsZnPuFuOw - Amfibänk 2500 x 450
3099-Uk44_BsZnPuFuOw - Amfibänk 3000 x 450
U-konsol 80-128 - set
3096-Uk80-128_BsZnPuFuOw - Amfibänk 1500 x 450
3097-Uk80-128_BsZnPuFuOw - Amfibänk 2000 x 450
3098-Uk80-128_BsZnPuFuOw - Amfibänk 2500 x 450
3099-Uk80-128_BsZnPuFuOw - Amfibänk 3000 x 450
Infästning ovanifrån i L-betongstöd med topp 80 mm
3096-LB80_BsZnPuFuOw - Amfibänk 1500 x 450
3097-LB80_BsZnPuFuOw - Amfibänk 2000 x 450
3098-LB80_BsZnPuFuOw - Amfibänk 2500 x 450
3099-LB80_BsZnPuFuOw - Amfibänk 3000 x 450
V-väggfäste
3096-V_BsZnPuFuOw - Amfibänk 1500 x 450
3097-V_BsZnPuFuOw - Amfibänk 2000 x 450
3098-V_BsZnPuFuOw - Amfibänk 2500 x 450
3099-V_BsZnPuFuOw - Amfibänk 3000 x 450

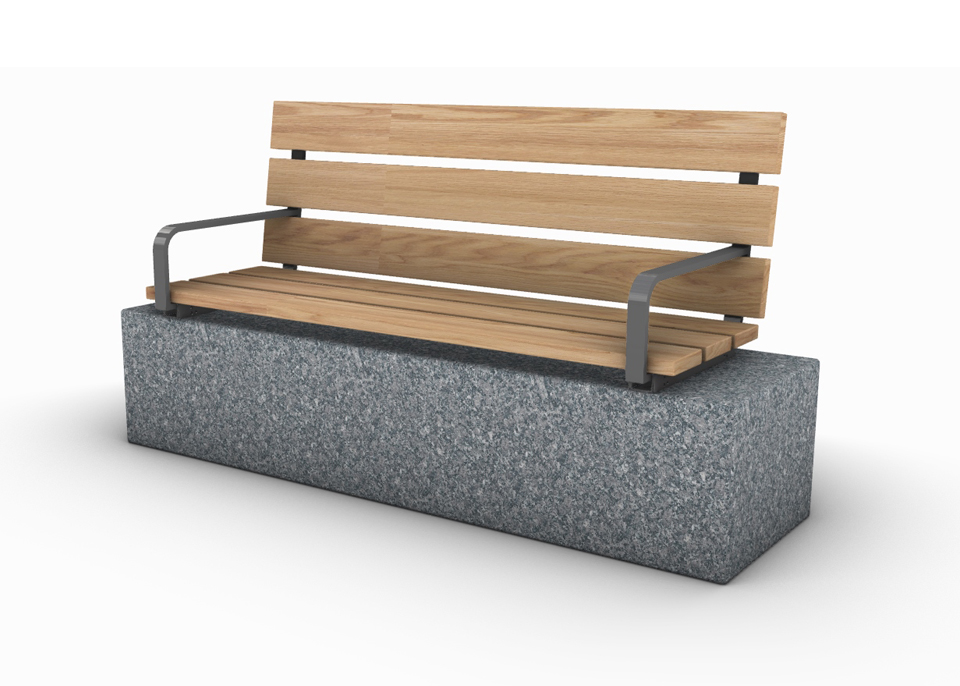

Alfa 68 Bänk + ryggstöd + stålarmstöd B höger/vänster med träöverliggare
U konsol 44-70 - set
3071-Uk44_BsZnPuFuOw - Amfibänk 1500 x 450
3072-Uk44_BsZnPuFuOw - Amfibänk 2000 x 450
3073-Uk44_BsZnPuFuOw - Amfibänk 2500 x 450
3074-Uk44_BsZnPuFuOw - Amfibänk 3000 x 450
U-konsol 80-128 - set
3071-Uk80-128_BsZnPuFuOw - Amfibänk 1500 x 450
3072-Uk80-128_BsZnPuFuOw - Amfibänk 2000 x 450
3073-Uk80-128_BsZnPuFuOw - Amfibänk 2500 x 450
3074-Uk80-128_BsZnPuFuOw - Amfibänk 3000 x 450
Infästning ovanifrån i L-betongstöd med topp 80 mm
3071-LB80_BsZnPuFuOw - Amfibänk 1500 x 450
3072-LB80_BsZnPuFuOw - Amfibänk 2000 x 450
3073-LB80_BsZnPuFuOw - Amfibänk 2500 x 450
3074-LB80_BsZnPuFuOw - Amfibänk 3000 x 450
V-väggfäste
3071-V_BsZnPuFuOw - Amfibänk 1500 x 450
3072-V_BsZnPuFuOw - Amfibänk 2000 x 450
3073-V_BsZnPuFuOw - Amfibänk 2500 x 450
3074-V_BsZnPuFuOw - Amfibänk 3000 x 450
Ytbehandling - stål
TV-Pu - Kundspecifik RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent
TV-Vf - Varmförzinkat utförande
Ytbehandling - trä
TV-Tm - Kundspecifika NCS färgkulörer
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-OW01 & OW02 - OrganoWood 01 / OrganoWood 02
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
Material
TV-Ek - Obehandlad ek (Ek)
TV-BsZn - Stål (Bs) + Varmförzinkat (Zn)
Armstöd
3070A BsZnPu - Armstöd A L400 x B40 x Th15 mm, Ändar radie 90 mm
3070B BsZnPu - Armstöd B L485 x B40 x Th15 mm, Ändar inre radie 47 mm
Armstöd + träöverliggare
3070C BsZnPu - Armstöd C L400 x B40 x Th15 mm, Ändar radie 90 mm
3070D BsZnPu - Armstöd D L485 x B40 x Th15 mm, Ändar inre radie 47 mm
Markbult - Montering i betong och sten
TB-Markbult_M8/30x92 - Markbult M8/30x92 - set
Skruv - Montering i trädäck
TB-Bult_M7x70_Delta-4 - Fastskruvning - set
Levereras i färdigmonterade sittelement för fastsättning
Rekommendation:
Använda ankarmassa AC100 NORDIC (extra temperaturtålig) i hålen.
Ståldetaljer
Stål (Bs) + Varmförzinkat (Zn)
Trädetaljer
Furu (Fu) + OrganoWood 01 (OW01) + OrganoWood 02 (OW02)
Fästelement
Fästelement (A4)
Fästelement (Fz)
Utskrifter - Material / Underhåll
Produktblad
Alfa 68 murbänk - produktblad.pdf
Monteringsanvisning
Alfa 68 murbänk - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
3D - Modeller
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
