Original
Rostfritt stål + Pulver lack (Pu)
Furu (Furu) + Grundmålad (Gr) + Täckmålad (Tm)
Fästelement (A2) + Fästelement (A4)

Parksoffa 2-sits
Längd: 1360 mm
Sits längd: 1230 mm
Djup: 69 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 820 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1180 mm, djupled cc 340 mm

Parksoffa 3-sits
Längd: 1910 mm
Sits längd: 1780 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 1380 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1730 mm, djupled cc 340 mm

Lång parksoffa
Längd: Varierar mm
Sits längd: varierar mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Fåtölj med stålarmstöd och träöverliggare
Bredd: 610 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Parkbänk smal med armstöd 2-sits
Längd: 1340 mm
Sits längd: 1230 mm
Djup: 440 mm
Sits höjd: 460 mm

Parkbänk bred med armstöd 2-sits
Längd: 1340 mm
Sits längd: 1230 mm
Djup: 600 mm
Sits höjd: 460 mm

Parkbänk smal med armstöd 3-sits
Längd: 1890 mm
Sits längd: 1780 mm
Djup: 440 mm
Sits höjd: 460 mm

Parkbänk bred med armstöd 3-sits
Längd: 1890 mm
Sits längd: 1780 mm
Djup: 600 mm
Sits höjd: 460 mm

Lång parkbänk
Längd: Varierar mm
Sits längd: varierar mm
Djup: 440 alt. 600 mm
Sits höjd: 460 mm

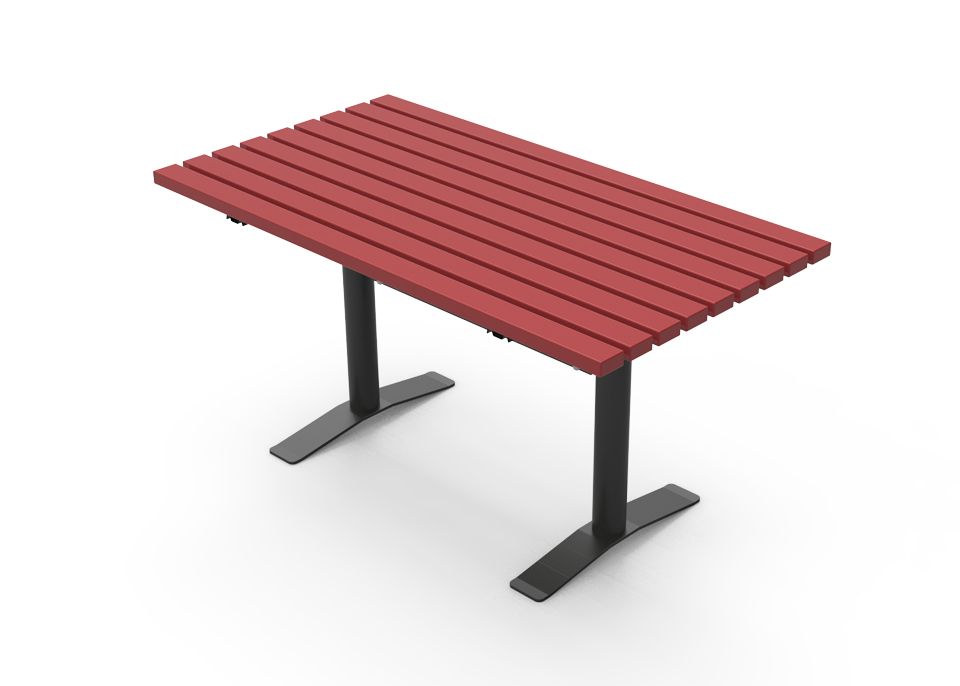

Parkbord 1230
Bordsskiva: 1230x730 mm
Bords höjd: 670 mm

Parkbord 1780 tillgänglighetsanpassad med plats för rullstol
Bordsskiva: 1780x730 mm
Bords höjd: 670 mm

Långt parkbord
Längd: Varierar mm
Bredd: 730 mm
Bords höjd: 670 mm

Lös placering (möjligt att plats gjuta alt. bulta i mark - se tillbehör)

Efter artikel nr sätt bokstaven A eller M
Exempel: möbelgrupp för plats gjutes 6050A G1
A = Plats gjutes
M = Bultas i mark
(mm)

Möbelgrupper med stålarmstöd

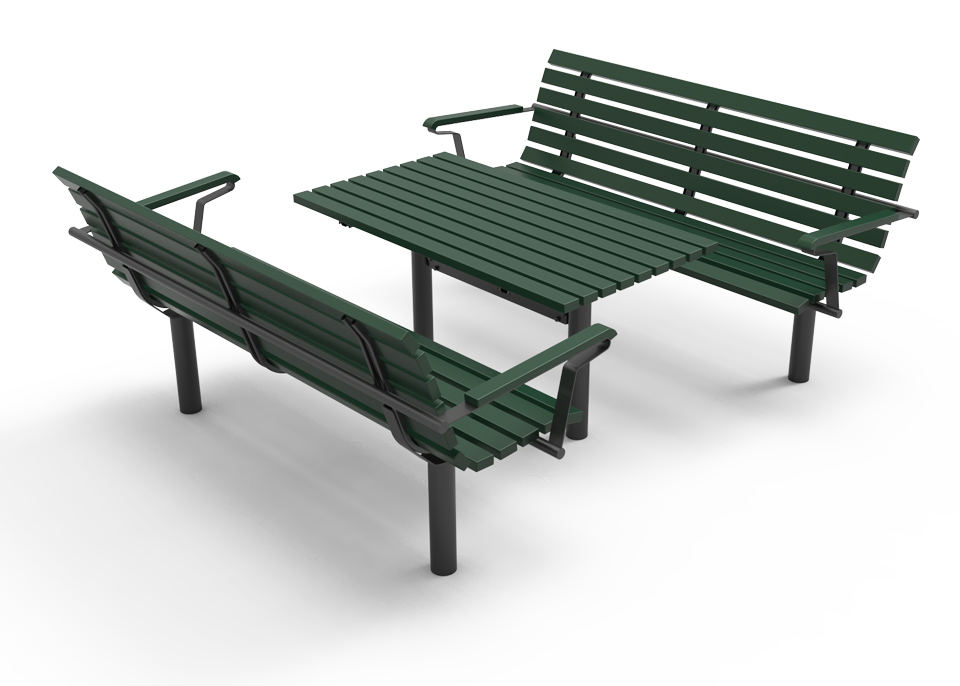

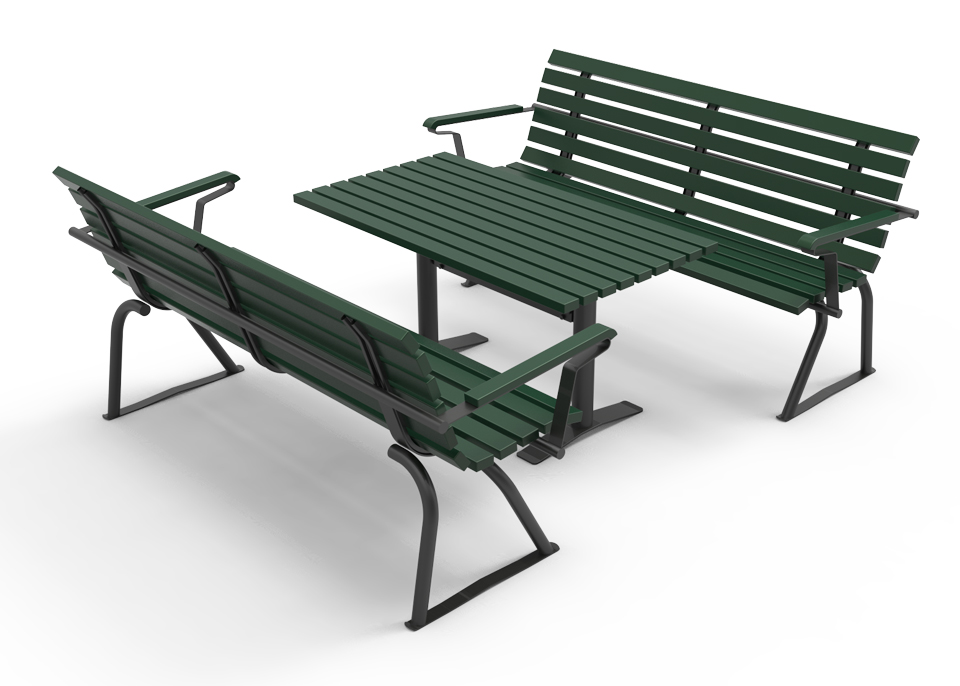

Särsö 1 G1 - 2st soffor 1230 + 1st bord 1230

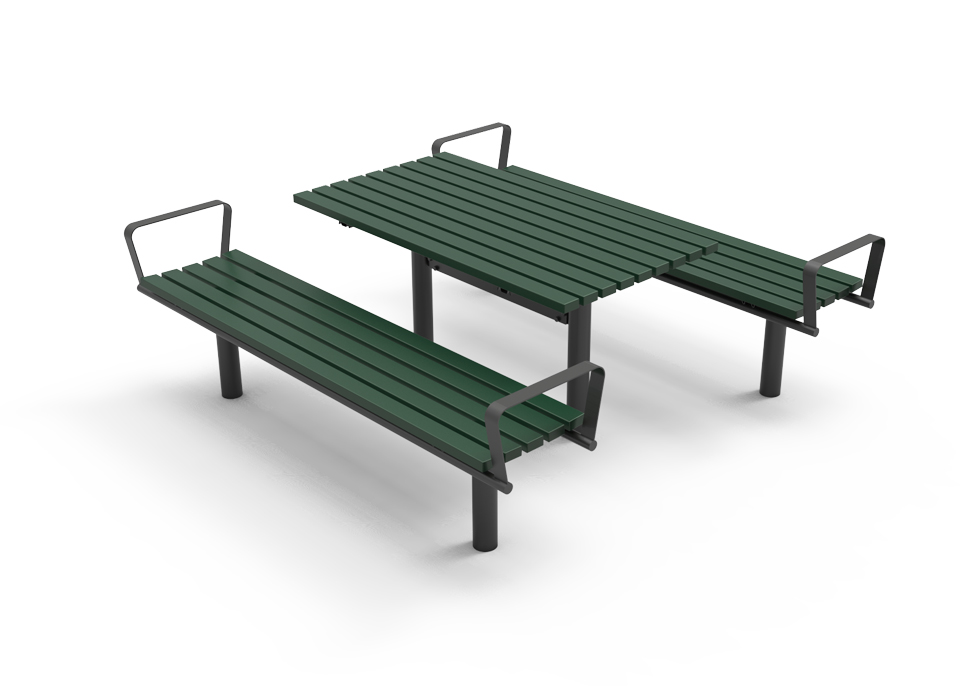

Särsö 1 G2 - 2st bänkar 1230 + 1st bord 1230

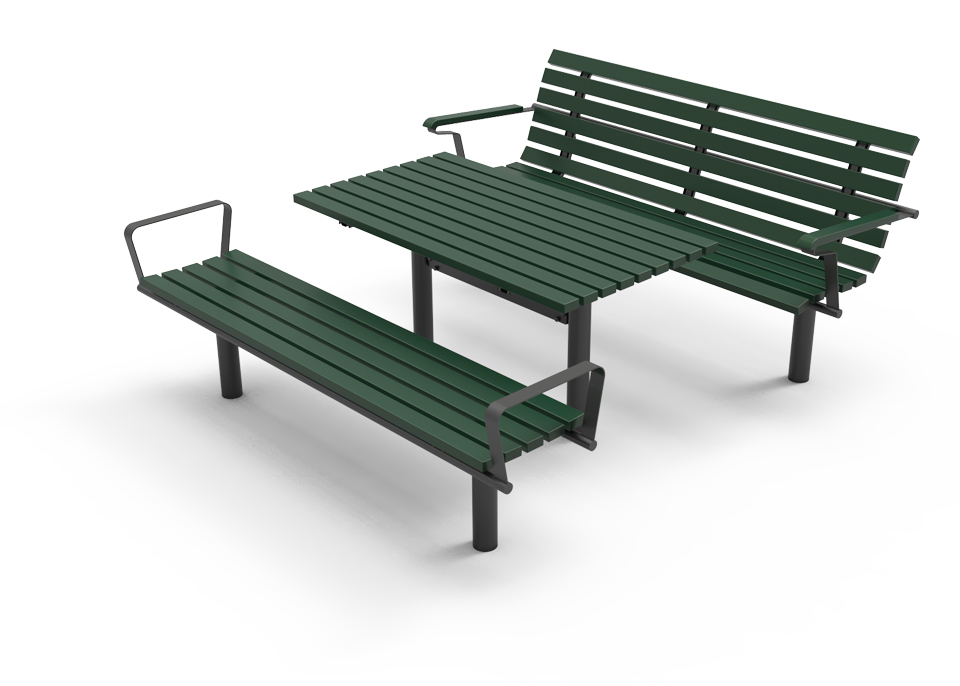

Särsö 1 G3 - 1st soffa 1230 + 1st bänk 1230 + 1st bord 1230

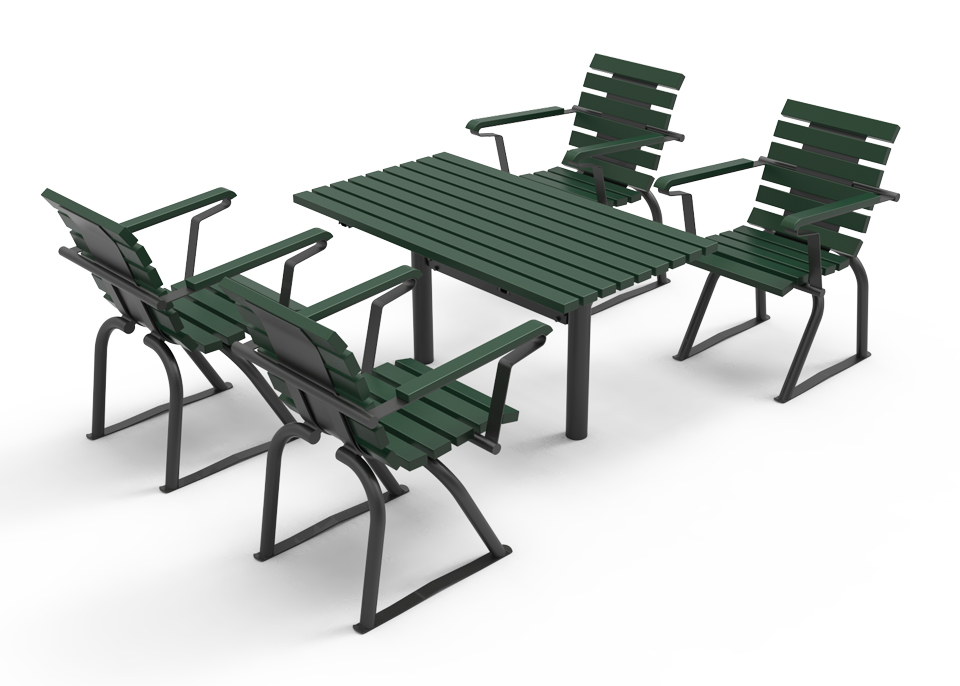

Särsö 1 G4 - 4st fåtöljer 480 + 1st bord 1230
Särsö 1 G5 - 1st bänk 1230 + 2st fåtöljer 480 + 1st bord 1230

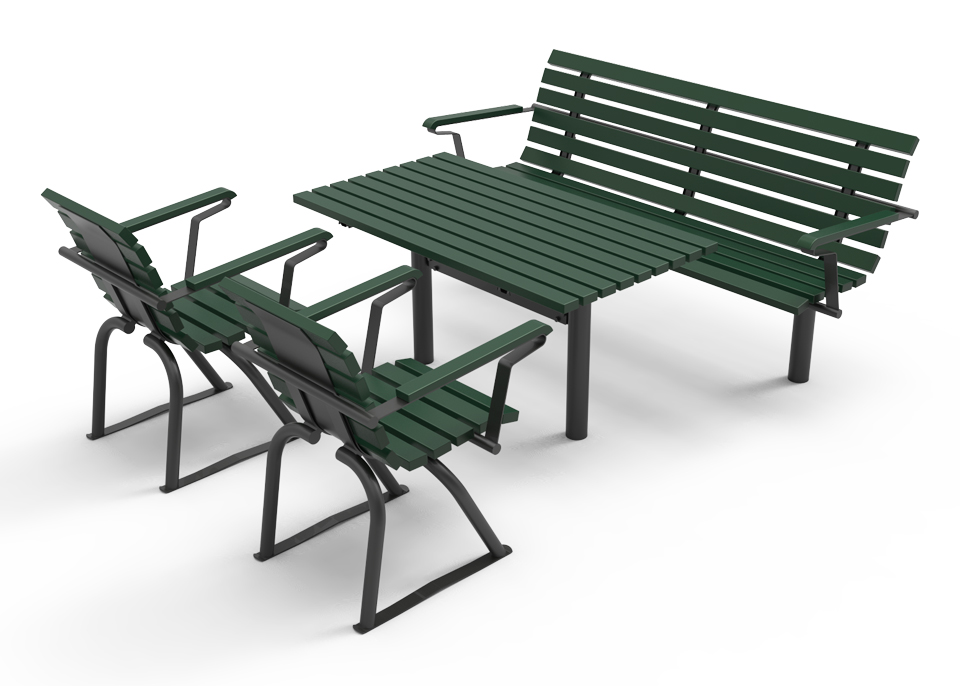

Särsö 1 G6 - 1st soffa 1230+ 2st fåtöljer 480 + 1st bord 1230

Särsö 1 G7 - 2st soffor 1780 + 1st bord 1780
Särsö 1 G8 - 2st bänkar 1780 + 1st bord 1780
Särsö 1 G9 - 1st soffa 1780 + 1st bänk 1780 + 1st bord 1780

Särsö 1 G10 - 4st fåtöljer 480 + 1st bord 1780
Särsö 1 G11 - 1st bänk 1780 + 2st fåtöljer 480 + 1st bord 1780
Särsö 1 G12 - 1st soffa 1780 + 2st fåtöljer 480 + 1st bord 1780

Samtliga möbel grupper kan fås i förlängda versioner
OBS! Notera om bänken skall vara smal alt. bredd version

Särsö 1-2 G13 - 2st soffor 2590 + 1st bord 2460
Särsö 1-2 G14 - 2st bänkar 2590 + 1st bord 2460
Särsö 1-2 G15 - 1st soffa 2590 + 1st bänk 2590 + 1st bord 2460

Särsö 1-2 G16 - 2st soffor 3690 + 1st bord 3560
Särsö 1-2 G17 - 2st bänkar 3690 + 1st bord 3560
Särsö 1-2 G18 - 1st soffa 3690 + 1st bänk 3690 + 1st bord 3560

Särsö 1-3 G19 - 2st soffor 3820 + 1st bord 3690
Särsö 1-3 G20 - 2st bänkar 3820 + 1st bord 3690
Särsö 1-3 G21 - 1st soffa 3820 + 1st bänk 3820 + 1st bord 3690

Särsö 1-3 G22 -  2st soffor 5600 + 1st bord 5340
Särsö 1-3 G23 - 2st bänkar 5600 + 1st bord 5340
Särsö 1-3 G24 - 1st soffa 5600 + 1st bänk 5600 + 1st bord 5340

Särsö 1-4 G25 - 2st soffor 5050 + 1st bord 4920
Särsö 1-3 G26 - 2st bänkar 5050 + 1st bord 4920
Särsö 1-4 G27 - 1st soffa 5050 + 1st bänk 5050+ 1st bord 4920

Särsö 1-4 G28 - 2st soffor 7250 + 1st bord 7120
Särsö 1-4 G29 - 2st bänkar 7250 + 1st bord 7120
Särsö 1-4 G30 - 1st soffa 7250 + 1st bänk 7250 + 1st bord 7120

Särsö 1-5 G31 - 2st soffor 6280 + 1st bord 6150
Särsö 1-5 G32 - 2st bänkar 6280 + 1st bord 6150
Särsö 1-5 G33 - 1st soffa 6280 + 1st bänk 6280 + 1st bord 6150

Särsö 1-5 G34 - 2st soffor 9030 + 1st bord 8900
Särsö 1-5 G35 - 2st bänkar 9030 + 1st bord 8900
Särsö 1-5 G36 - 1st soffa 9030 + 1st bänk 9030 + 1st bord 8900

Särsö 1-6 G37 - 2st soffor 7510 + 1st bord 7380
Särsö 1-6 G38 - 2st bänkar 7510 + 1st bord 7380
Särsö 1-6 G39 - 1st soffa 7510 + 1st bänk 7510 + 1st bord 7380

Särsö 1-6 G40 - 2st soffor 10810 + 1st bord 10680
Särsö 1-6 G41 - 2st bänkar 10810 + 1st bord 10680
Särsö 1-6 G42 - 1st soffa 10810 + 1st bänk 10810 + 1st bord 10680

Särsö 1-7 G43 - 2st soffor 8740 + 1st bord 8610
Särsö 1-7 G44 - 2st bänkar 8740 + 1st bord 8610
Särsö 1-7 G45 - 1st soffa 8740 + 1st bänk 8740 + 1st bord 8610

Särsö 1-7 G46 - 2st soffor 12590 + 1st bord 12460
Särsö 1-7 G47 - 2st bänkar 12590 + 1st bord 12460
Särsö 1-7 G48 - 1st soffa 12590 + 1st bänk 12590 + 1st bord 12460

Särsö 1-8 G49 - 2st soffor 9970 + 1st bord 9840
Särsö 1-8 G50 - 2st bänkar 9970 + 1st bord 9840
Särsö 1-8 G51 - 1st soffa 9970 + 1st bänk 9970 + 1st bord 9840

Särsö 1-8 G52 - 2st soffor 14370 + 1st bord 14240
Särsö 1-8 G53 - 2st bänkar 14370 + 1st bord 14240
Särsö 1-8 G54 - 1st soffa 14370 + 1st bänk 14370 + 1st bord 14240

Särsö 1-9 G55 - 2st soffor 11200 + 1st bord 11070
Särsö 1-9 G56 - 2st bänkar 11200 + 1st bord 11070
Särsö 1-9 G57 - 1st soffa 11200 + 1st bänk 11200 + 1st bord 11070

Särsö 1-9 G58 - 2st soffor 16150 + 1st bord 16020
Särsö 1-9 G59 - 2st bänkar 16150 + 1st bord 16020
Särsö 1-9 G60 - 1st soffa 16150 + 1st bänk 16150+ 1st bord 16020

Särsö 1-10 G61 - 2st soffor 12430 + 1st bord 12300
Särsö 1-10 G62 - 2st bänkar 12430 + 1st bord 12300
Särsö 1-10 G63 - 1st soffa 12430 + 1st bänk 16150+ 1st bord 12300

Särsö 1-10 G64 - 2st soffor 17930 + 1st bord 17800
Särsö 1-10 G65 - 2st bänkar 17930 + 1st bord 17800
Särsö 1-10 G66 - 1st soffa 17930 + 1st bänk 16150+ 1st bord 17800

Särsö 1-11 G67 - 2st soffor 13530 + 1st bord 13400
Särsö 1-11 G68 - 2st bänkar 13530 + 1st bord 13400
Särsö 1-11 G69 - 1st soffa 13530+ 1st bänk 13530+ 1st bord 13400

Särsö 1-11 G70 - 2st soffor 19710 + 1st bord 19580
Särsö 1-11 G71 - 2st bänkar 19710 + 1st bord 19580
Särsö 1-11 G72 - 1st soffa 19710 + 1st bänk 19710 + 1st bord 19580

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ek - Obehandlad ek
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras med färdigmonterade bordsskivor, sits element och stativ, stolpben och medar för enkel montering


L – Fristående placering
Ställ ut på önskad plats

A - Platsgjutet fundament
Stolpben alt. fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Design: Malus
Kvalitetstillverkad: Malus

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)

Trädetaljer
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)

Plastdetaljer
Polyeten (LDPE)

Fästelement
Fästelement (A2 & A4)

Utskrifter - Material / Underhåll

Produktblad
Särsö 1 möbelgrupp - produktblad.pdf

Monteringsanvisning
Särsö 1 möbelgrupp - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

3D - Modeller

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
