Original
Rostfritt stål + Pulver lack (Pu)
Furu (Furu) + Grundmålad (Gr) + Täckmålad (Tm)
Fästelement (A2) + Fästelement (A4)

Parksoffa 2-sits
Längd: 1230 mm
Sits längd: 1230 mm
Djup: 69 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 820 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1180 mm, djupled cc 340 mm

Parksoffa 3-sits
Längd: 1780 mm
Sits längd: 1780 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 1380 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1730 mm, djupled cc 340 mm

Lång parksoffa
Längd: Varierar mm
Sits längd: varierar mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Fåtölj med stålarmstöd och träöverliggare
Bredd: 480 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Parkbord 1230
Bordsskiva: 1230x730 mm
Bords höjd: 670 mm

Parkbord 1780 tillgänglighetsanpassad med plats för rullstol
Bordsskiva: 1780x730 mm
Bords höjd: 670 mm

Långt parkbord
Längd: Varierar mm
Bredd: 730 mm
Bords höjd: 670 mm

Lös placering (möjligt att plats gjuta alt. bulta i mark - se tillbehör)

Efter artikel nr sätt bokstaven A eller M
Exempel: möbelgrupp för plats gjutes 6050A G1
A = Plats gjutes
M = Bultas i mark
(mm)
Obs! Som bord används klassiska Särsö bordet.

Möbelgrupper med stålarmstöd

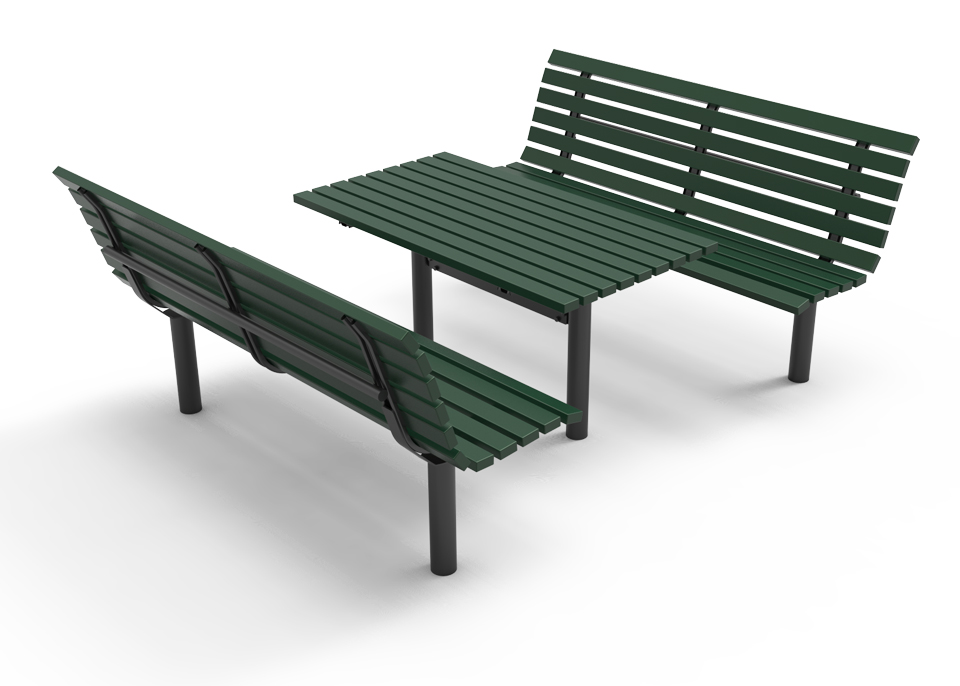

Samo 1 G1 - 2st soffor 1230 + 1st bord 1230

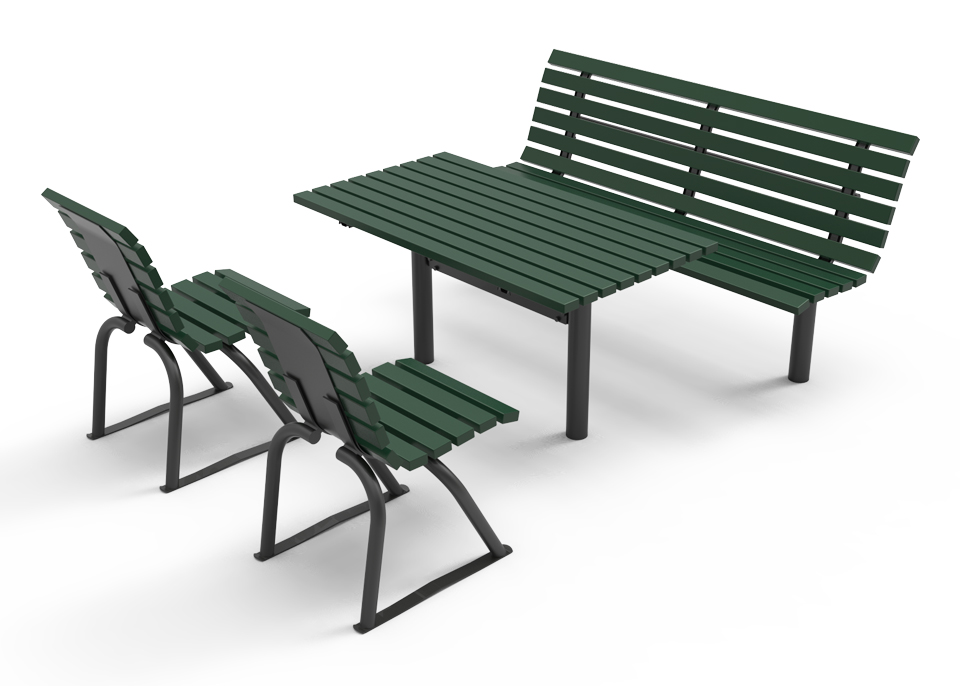

Samo 1 G2 - 1st soffa 1230 + 2st fåtölj + 1st bord 1230
Samo 1 G3 - 4st fåtöljer 1230 + 1st bord 1230

Samo 1 G4 - 2st soffor 1780 + 1st bord 1780
Samo 1 G5 - 1st soffa 1780 + 2st fåtölj + 1st bord 1780
Samo 1 G6 - 4st fåtölj 1780 + 1st bord 1780


Samtliga möbel grupper kan fås i förlängda versioner

Samo 2 G7 - 2st soffor 2460 + 1st bord 2460
Samo 2 G8 - 1st soffa 2460 + 1st bord 2460

Samo 2 G9 - 2st soffor 3560 + 1st bord 3560
Samo 2 G10 - 1st soffa 3560 + 1st bord 3560

Samo 3 G11 - 2st soffor 3690 + 1st bord 3690
Samo 3 G12 - 1st soffa 3690 + 1st bord 3690

Samo 3 G13 -  2st soffor 5340 + 1st bord 5340
Samo 3 G14 - 1st soffa 5340 + 1st bord 5340

Samo 4 G15 - 2st soffor 4920 + 1st bord 4920
Samo 4 G16 - 1st soffa 4920 + 1st bord 4920

Samo 4 G17 - 2st soffor 7120 + 1st bord 7120
Samo 4 G18 - 1st soffa 7120 + 1st bord 7120

Samo 5 G19 - 2st soffor 6150 + 1st bord 6150
Samo 5 G20 - 1st soffa 6150 + 1st bord 6150

Samo 5 G21 - 2st soffor 8900 + 1st bord 8900
Samo 5 G22 - 1st soffa 8900 + 1st bord 8900

Samo 6 G23 - 2st soffor 7380 + 1st bord 7380
Samo 6 G24 - 1st soffa 7380 + 1st bord 7380

Samo 6 G25 - 2st soffor 10680 + 1st bord 10680
Samo 6 G26 - 1st soffa 10680 + 1st bord 10680

Samo 7 G27 - 2st soffor 8610 + 1st bord 8610
Samo 7 G28 - 1st soffa 8610 + 1st bord 8610

Samo 7 G29 - 2st soffor 12460 + 1st bord 12460
Samo 7 G30 - 1st soffa 12460 + 1st bord 12460

Samo 8 G31 - 2st soffor 9840 + 1st bord 9840
Samo 8 G32 - 1st soffa 9840 + 1st bord 9840

Samo 8 G33 - 2st soffor 14240 + 1st bord 14240
Samo 8 G34 - 1st soffa 14240 + 1st bord 14240

Samo 9 G35 - 2st soffor 11070 + 1st bord 11070
Samo 9 G36 - 1st soffa 11070 + 1st bord 11070

Samo 9 G37 - 2st soffor 16020 + 1st bord 16020
Samo 9 G38 - 1st soffa 16020 + 1st bord 16020

Samo 10 G39 - 2st soffor 12300 + 1st bord 12300
Samo 10 G40 - 1st soffa 12300 + 1st bord 12300

Samo 10 G41 - 2st soffor 17800 + 1st bord 17800
Samo 10 G42 - 1st soffa 17800 + 1st bord 17800

Samo 11 G43 - 2st soffor 13400 + 1st bord 13400
Samo 11 G44 - 1st soffa 13400 + 1st bord 13400

Samo 11 G45 - 2st soffor 19580 + 1st bord 19580
Samo 11 G46 - 1st soffa 19580 + 1st bord 19580

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ek - Obehandlad ek
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras med färdigmonterade bordsskivor, sits element och stativ, stolpben och medar för enkel montering

L – Fristående placering
Ställ ut på önskad plats

A - Platsgjutet fundament
Stolpben alt. fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Design: Malus
Kvalitetstillverkad: Malus

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)

Trädetaljer
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)

Plastdetaljer

Fästelement
Fästelement (A2 & A4)

Utskrifter - Material / Underhåll

Produktblad
Samo möbelgrupp - produktblad.pdf

Monteringsanvisning
Samo möbelgrupp - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf

2D - Linjer

3D Modeller

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
