Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Silkes grå RAL 7044

Trädetaljer
Furu (Fu) + OrganoWood 01 (OW01) + OrganoWood 02 (OW02)

Fästelement
Fästelement (A2) + Fästelement (A4)

För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :

Eller mellan våra uttrycksfulla RAL-färg kulörer :

Eller Cortén imitation - Struktur färg med kornig yta

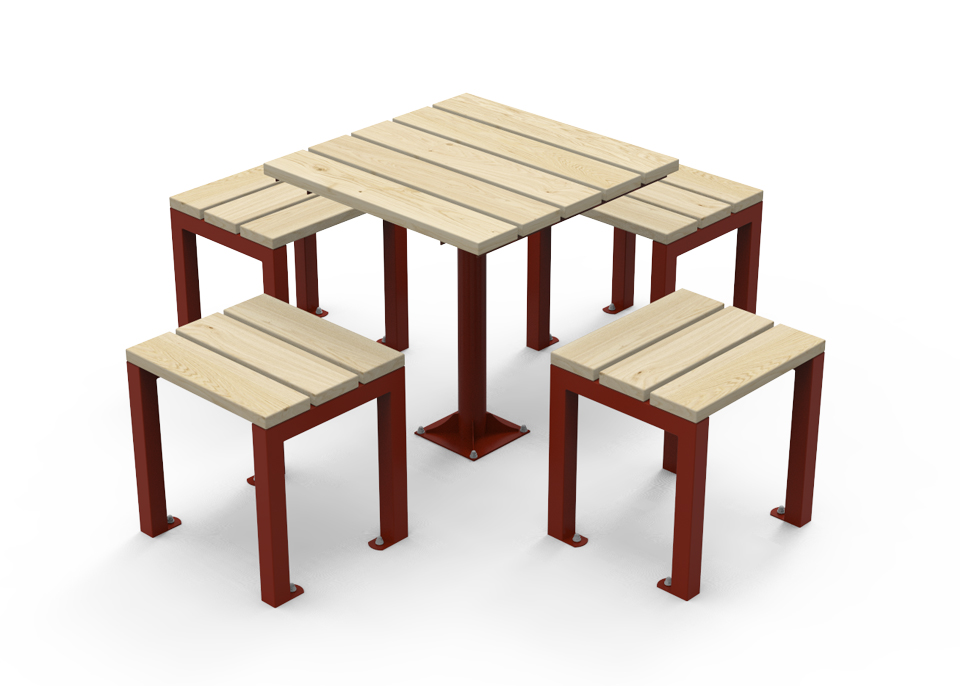

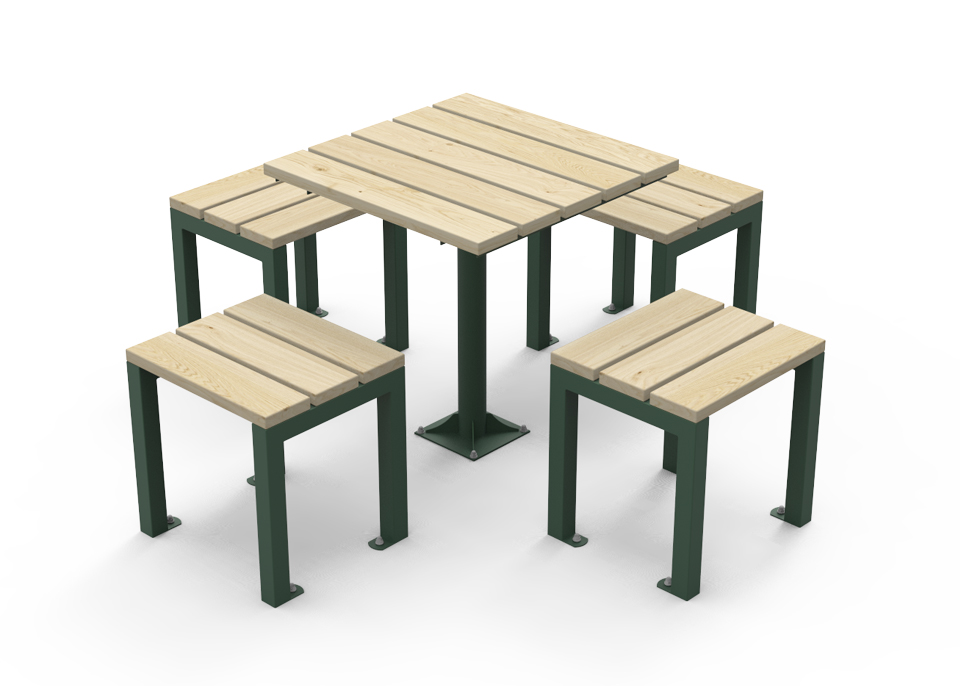

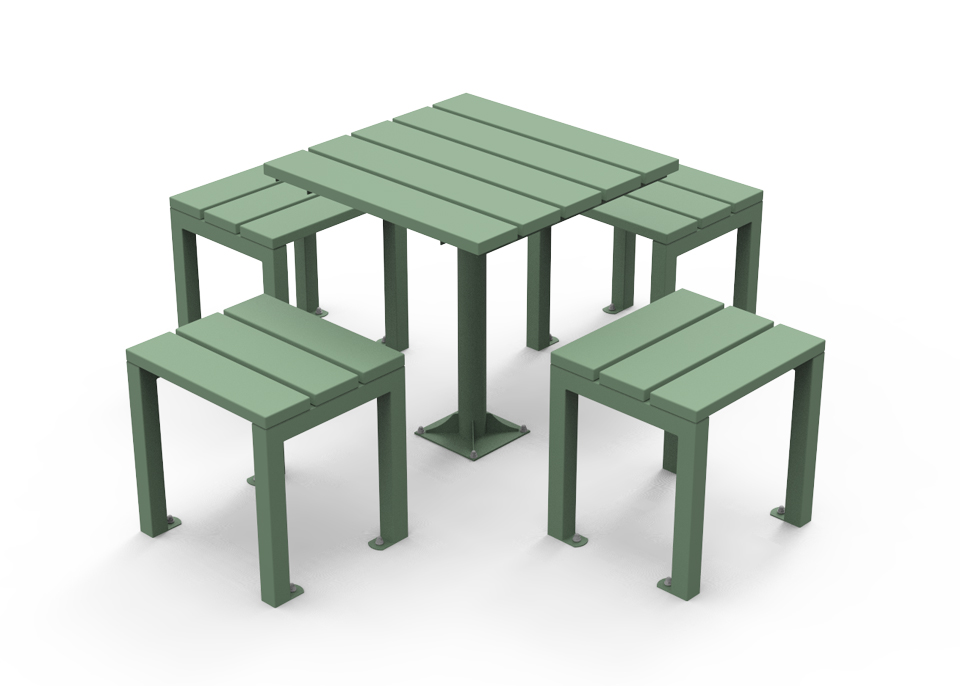

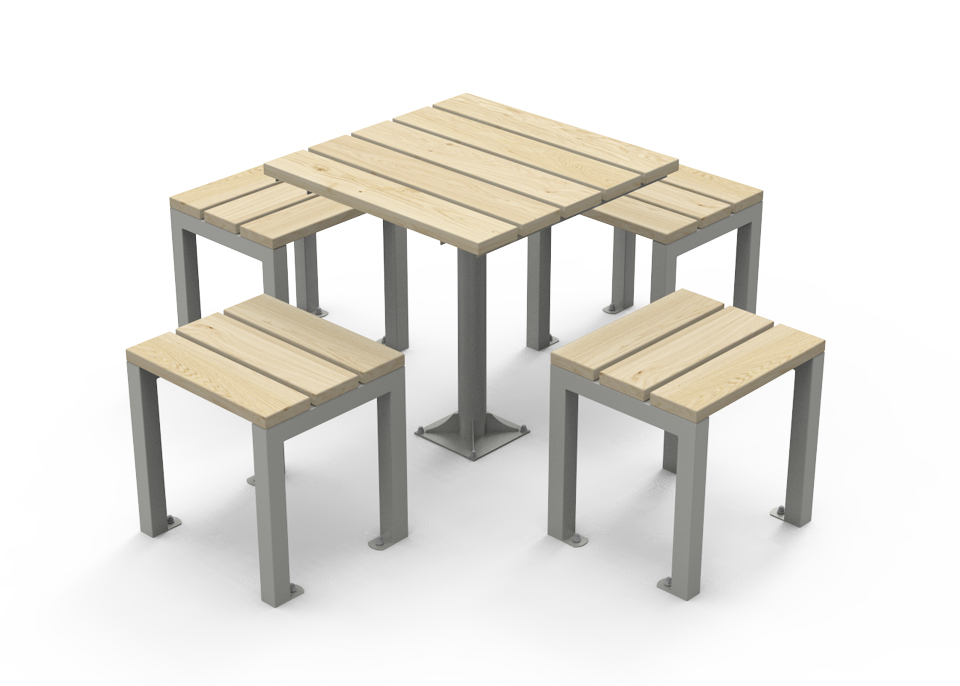

Granny Smith bord
Bordsskiva: 735 x 735 mm
Höjd: 790 mm
Spelplan: 440 x 440 mm (spelbord)

Charneu pall
Längd: 500 mm
Sits djup: 450 mm
Sits höjd: 500 mm
Bulthål cc: 450 mm. Avståndet mellan bulthål i gavel cc: 270 mm

Design : Malus
Kvalitetstillverkad : Malus

Efter artikel nr sätt bokstaven A eller M
Exempel: möbelgrupp för plats gjutes 6050A G1
A = Plats gjutes
M = Bultas i mark
(mm)

XXXXA  - 4st Charneu pallar + 1st Granny Smith Kvadratiskt bord
XXXXM  - 4st Charneu pallar + 1st Granny Smith Kvadratiskt bord

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ek - Obehandlad ek
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


Levereras med färdigmonterade bordsskivor, sits element och stolpben för enkel montering


A - Platsgjutet fundament
Stolpben
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Ståldetaljer
Rostfritt stål (Rf) +Pulver lack (Pu)

Trädetaljer
Furu (Fu) + OrganoWood 01 (OW01) + OrganoWood 02 (OW02)

Fästelement
Fästelement (A2)
Fästelement (A4)

Utskrifter - Material / Utskrifter

Produktblad
Granny Smith möbelgrupp - produktblad.pdf

Monteringsanvisning
Granny Smith möbelgrupp - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf

2D - Linjer

Granny Smith möbelgrupp_2d.dwg

3D - Modeller

Granny Smith möbelgrupp_3d.dwg
