Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör: Silkes grå RAL 7044

Trädetaljer
Furu (Fu) + OrganoWood 01 (OW01) + OrganoWood 02 (OW02)

Fästelement
Fästelement (A2) + Fästelement (A4)

För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

De första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :

Eller mellan våra uttrycksfulla RAL-färg kulörer :

Eller Cortén imitation - Struktur färg med kornig yta

Pall
Längd: 500 mm
Sits djup: 450 mm
Sitthöjd: 500 mm
Bulthål cc: 450 mm. Avståndet mellan bulthål i gavel cc: 270 mm

Bänk 1500
Längd: 1500 mm
Sits djup: 450 mm
Sitthöjd: 500 mm
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

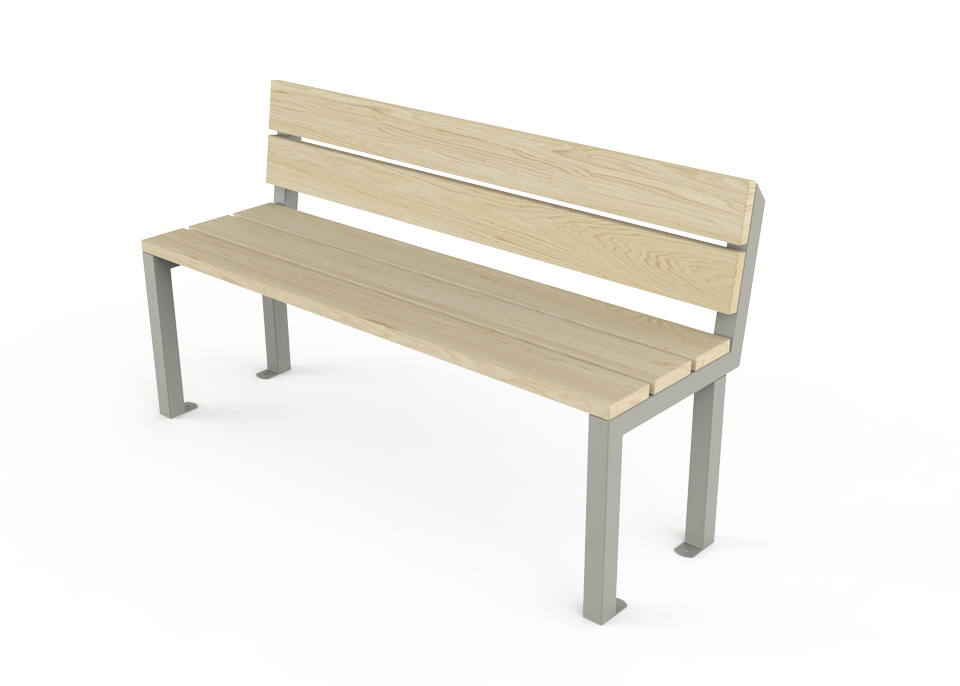

Bänk med ryggstöd 1500
Längd: 1500 mm
Sits djup: 450 mm
Sitthöjd: 500 mm
Ryggstöd: 340x1500 mm
Djup: 580 mm
Höjd: 840 mm
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Långbänk 3000
Längd: 3000 mm
Sits djup: 450 mm
Sitthöjd: 500 mm
Bulthål cc: 1450 mm x2
Avståndet mellan bulthål i gavel cc: 270 mm

Långbänk med ryggstöd 3000
Längd: 3000 mm
Sits djup: 450 mm
Sitthöjd: 500 mm
Ryggstöd: 340x3000 mm
Djup: 580 mm
Höjd: 840 mm
Bulthål cc: 1450 mm x2
Avståndet mellan bulthål i gavel cc: 270 mm

Bord 1500
Bordsskiva: 1500 x 740 mm
Höjd: 780 mm
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Bord 1500 med 1 spel
Bordsskiva: 1500 x 740 mm
Höjd: 780 mm
Integrerat spelbord 440 x 440 mm x1st
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Bord 1500 med 2 spel
Bordsskiva: 1500 x 740 mm
Höjd: 780 mm
Integrerat spelbord 440 x 440 mm x2st
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Bord tillgänglighetsanpassad för rullstol på ena sidan
Bordsskiva: 2100 x 750 mm
Förlängd bordsskiva i ena änden 600 mm
Höjd: 780 mm
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Långbord 3000
Bordsskiva: 3000 x 740 mm
Höjd: 780 mm
Bulthål cc: 1450 mm
Avståndet mellan bulthål i gavel cc: 270 mm

Tuneringsbord med 2 spel 3000
Bordsskiva: 3000 x 740 mm
Höjd: 780 mm
Integrerat spelbord 440 x 440 mm x2st
Bulthål cc: 1450 mm x2
Avståndet mellan bulthål i gavel cc: 270 mm


Design: Malus
Kvalitetstillverkad: Malus

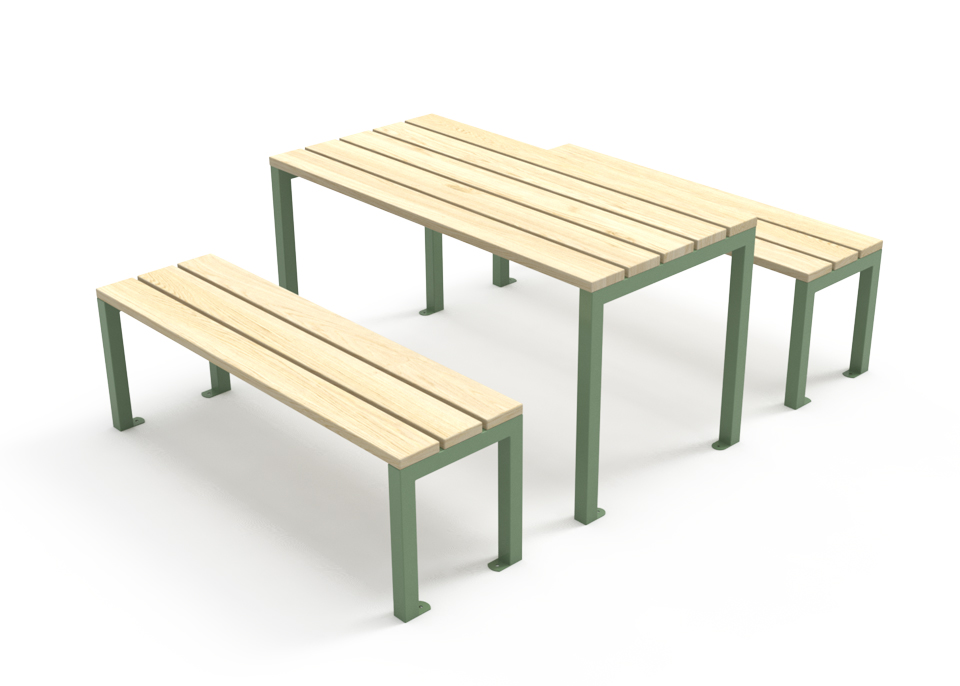

4910 G1 - 2st bänkar 1500 + 1st bord 1500

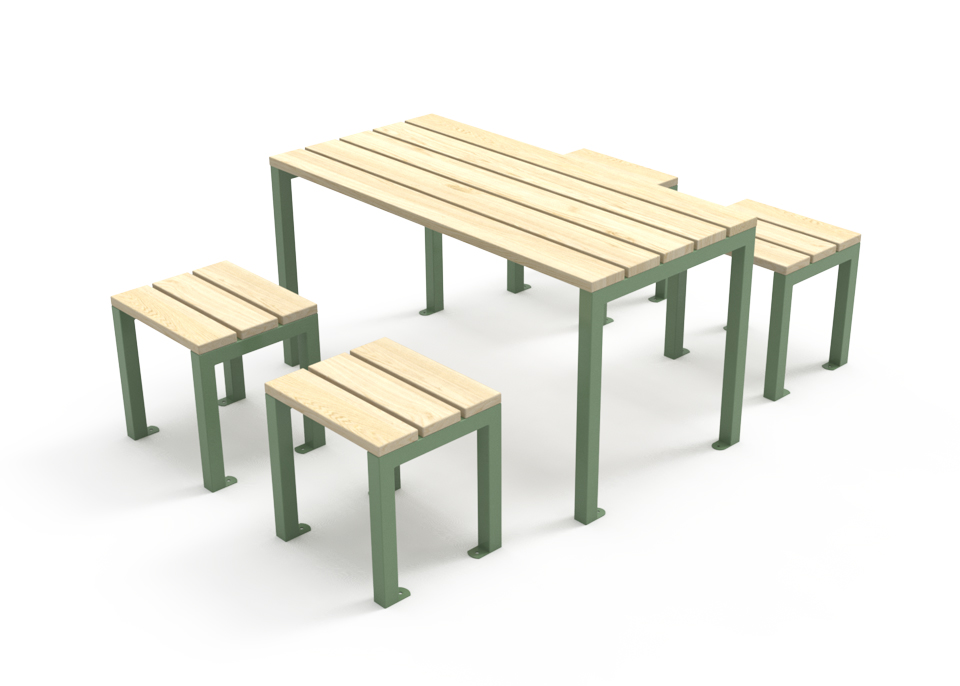

4910 G2 - 4st pallar 500 + 1st bord 1500

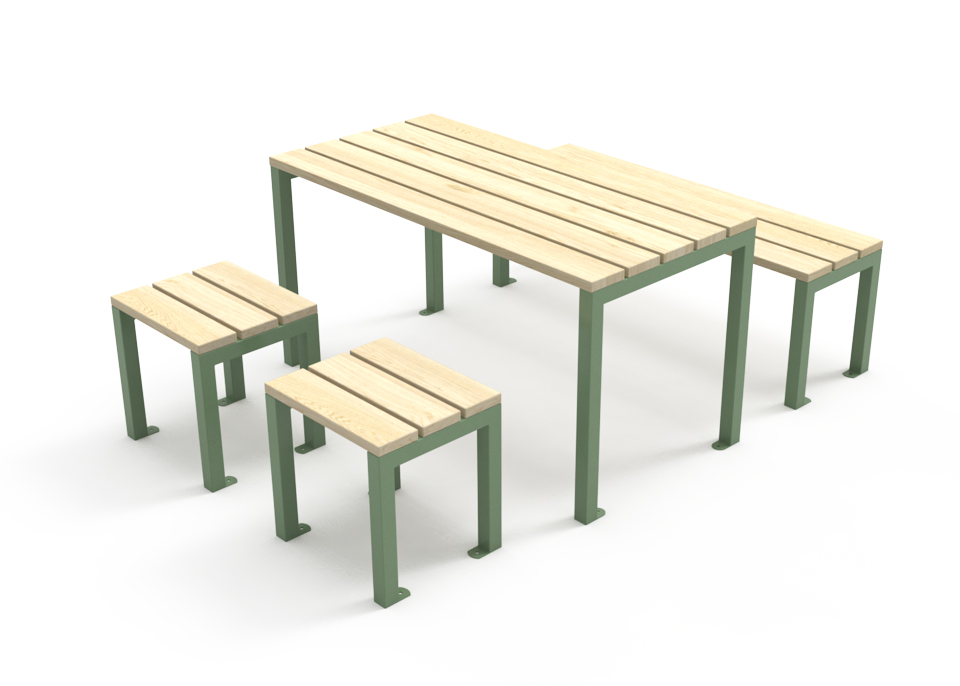

4910 G3 - 2st pallar 500 + 1st bänk 1500 + 1st bord 1500

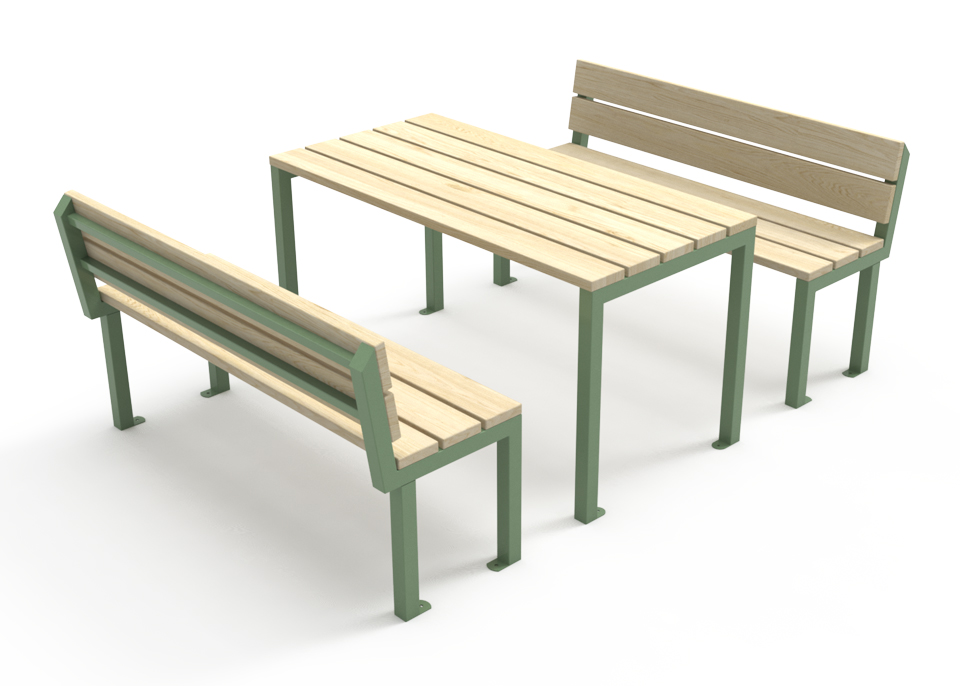

4910 G4 - 2st bänkar med ryggstöd 1500 + 1st bord 1500

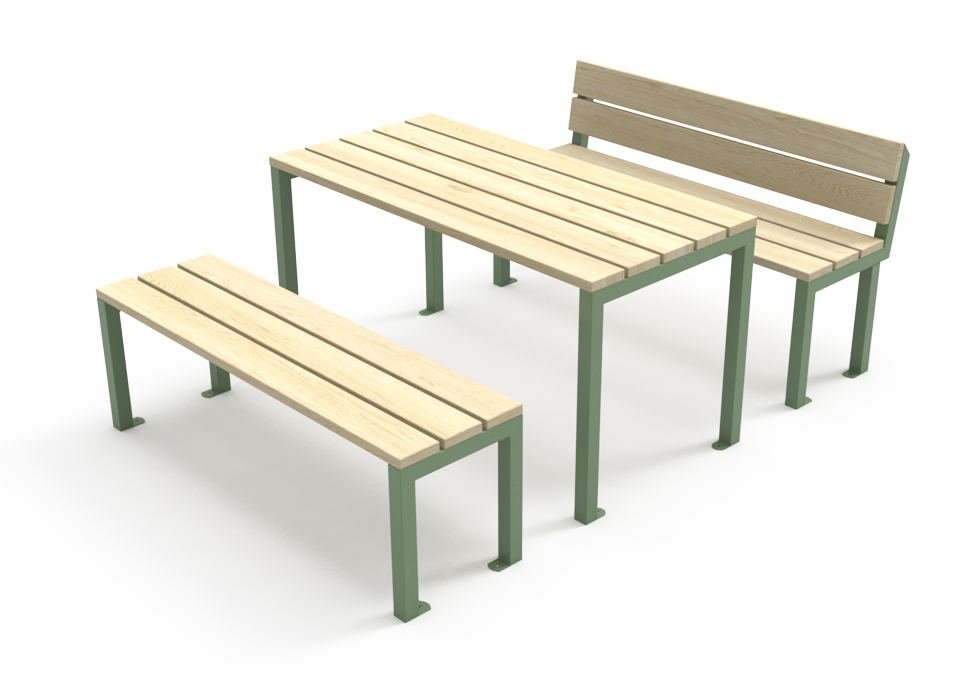

4910 G5 - 1st bänkar med ryggstöd 1500 + 1st bänk 1500 + 1st bord 1500

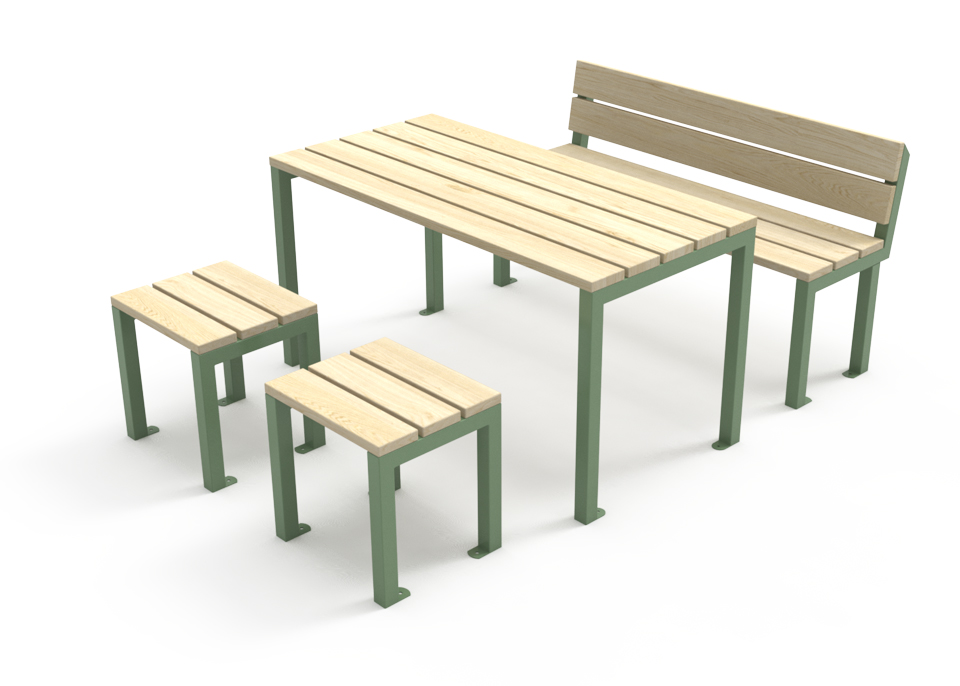

4910 G6 - 2st pallar 500 + 1st bänk med ryggstöd 1500 + 1st bord 1500

4910 G7 - 2st bänkar 1500 + 1st spelbord 1 spel 1500
4910 G8 - 4st pallar 500 + 1st spelbord 1 spel 1500
4910 G9 - 2st pallar 500 + 1st bänk 1500 + 1st spelbord 1 spel 1500

4910 G10 - 2st bänkar med ryggstöd 1500 + 1st spelbord 1 spel 1500
4910 G11 - 1st bänkar med ryggstöd 1500 + 1st bänk 1500 + 1st spelbord 1 spel 1500
4910 G12 - 2st pallar 500 + 1st bänk med ryggstöd 1500 + 1st spelbord 1 spel 1500

4910 G13 - 2st bänkar 1500 + 1st spelbord 2 spel 1500
4910 G14 - 4st pallar 500 + 1st spelbord 2 spel 1500
4910 G15 - 2st pallar 500 + 1st bänk 1500 + 1st spelbord 2 spel 1500

4910 G16 - 2st bänkar med ryggstöd 1500 + 1st spelbord 2 spel 1500
4910 G17 - 1st bänkar med ryggstöd 1500 + 1st bänk 1500 + 1st spelbord 2 spel 1500
4910 G18 - 2st pallar 500 + 1st bänk med ryggstöd 1500 + 1st spelbord 2 spel 1500

4910 G19 - 2st bänkar 1500 +1st bord 2100
4910 G20 - 2st bänkar med ryggstöd 1500 +1st bord 2100
4910 G21 - 1st bänk 1500 + 1st bänk med ryggstöd 1500 +1st bord 2100
4910 G22 - 6st pallar 500 + 1st bord 2100
4910 G23 - 3st pallar 500 + 1st bänk 1500 + 1st bord 2100
4910 G24 - 3st pallar 500 + 1st bänk med ryggstöd 1500 + 1st bord 2100

4910 G25 - 2st långbänkar 3000 + 1st långbord 3000
4910 G26 - 2st långbänkar med ryggstöd 3000 + 1st långbord 3000
4910 G27 - 1st långbänk med ryggstöd 3000 + 1st Långbänk 3000 +1st långbord 3000
4910 G28 - 1st långbänk 3000 + 4st pallar 500 + 1st långbord 3000
4910 G29 - 1st långbänk med ryggstöd 3000 + 4st pallar 500 + 1st långbord 3000
4910 G30 - 2st pallar 500 + 2st långbänkar 3000 + 1st långbord 3000
4910 G31 - 2st pallar 500 + 2st långbänkar med ryggstöd 3000 + 1st långbord 3000
4910 G32 - 8st pallar 500 + 1st långbord 3000
4910 G33 - 10st pallar 500 + 1st långbord 3000

4910 G34 - 2st långbänkar 3000 + 1st Tuneringsbord 2 spel 3000
4910 G35 - 2st långbänkar med ryggstöd 3000 + 1st Tuneringsbord 2 spel 3000
4910 G36 - 1st långbänk med ryggstöd 3000 + 1st Långbänk 3000 +1st Tuneringsbord 2 spel 3000
4910 G37 - 1st långbänk 3000 + 4st pallar 500 + 1st Tuneringsbord 2 spel 3000
4910 G38 - 1st långbänk med ryggstöd 3000 + 4st pallar 500 + 1st Tuneringsbord 2 spel 3000
4910 G39 - 2st pallar 500 + 2st långbänkar 3000 + 1st Tuneringsbord 2 spel 3000
4910 G40 - 2st pallar 500 + 2st långbänkar med ryggstöd 3000 + 1st Tuneringsbord 2 spel 3000
4910 G41 - 8st pallar 500 + 1st Tuneringsbord 2 spel 3000
4910 G42 - 10st pallar 500 + 1st Tuneringsbord 2 spel 3000

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ek - Obehandlad ek
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras fullt färdigmonterad för fristående placering


L – Fristående placering
Ställ ut på önskad plats

A - Platsgjutet fundament
Fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Ståldetaljer
Rostfritt stål (Rf) +Pulver lack (Pu)

Trädetaljer
Furu (Fu) + OrganoWood 01 (OW01) + OrganoWood 02 (OW02)

Fästelement
Fästelement (A2)
Fästelement (A4)

Utskrifter - Material / Underhåll

Produktblad
Charneu möbelgrupp - produktblad.pdf

Monteringsanvisning
Charneu möbelgrupp - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

3D Modeller

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
