Produkter > Trädskydd / Markgaller > Rubin-Star Kundanpassad

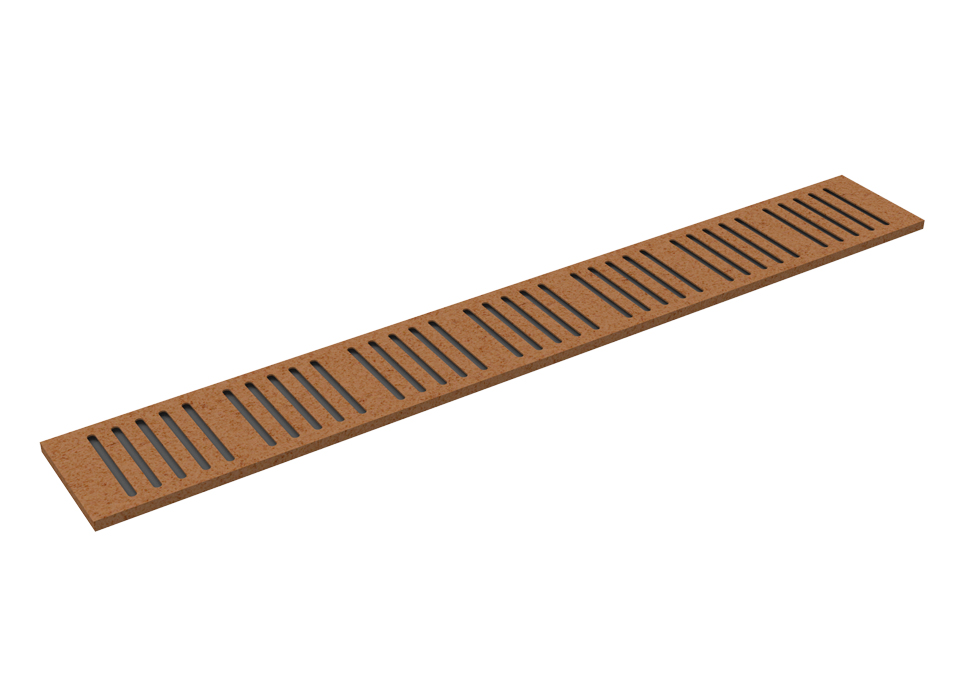

RUBIN-STAR
kundanpassad
Rubin-Star galler för hantering av skyfall.
"Linjärt mönster" - på längden eller bredden.
En design som skapar ett visuellt uttryck i stadsmiljön.
Utformad med tvärgående plattstål som skapar gallerforms mönster för att uppnå god halkskyddseffekt.
Därtill är hela ytan extra laserskuren med fördjupningar 10-1-10 mm som ger ytan en anti-slipstruktur.
Cortén stålets naturliga oxidation skapar därtill en yta med friktion.
- Utformning med syfte att hantera skyfall alt. gå ovanpå
- Inflöde sker direkt via ytan till vattenmagasin
- Placeras ovanpå regnbädd / vattenmagasin
- Säkerställer stora vatten flöden direkt in i regnbädden
- Enskilt eller i stora sytem
- Genomsläppande yta 36%
- Max belastning i centrum 140 kg alt 60 kg
- Halkskyddseffekt
- Friktionsyta
- Säker för cykel
- Underhållsfritt
Miljöbedömd via SUNDAHUS
Material
Cortén stål (Co)
Yttermått: 2200 x 330 mm
Tjocklek: 25 mm
Öppen yta: 36%
Vikt: 21 kg
Belastning: markgaller upphöjt på mark sten i hörnen ≧1,37 kN i centrum 140 kg
Yttermått: 2200 x 330 mm
Tjocklek: 15 mm
Öppen yta: 36%
Vikt: 17 kg
Belastning: markgaller upphöjt på mark sten i hörnen ≧0,588 kN i centrum 60 kg
Rekommenderas att placera ovanpå en makadam bädd
Läggs gallret direkt på makadam så händer ingenting. Läggs gallret på t e x mark sten i hörnen och det blir svävande i luften böjs det på mitten vid 140 kg respektive 60 kg
Säker för cykel:
Maroriteten av cyklar har cykeldäck med mått 30 mm.
Undantag: Vissa sportcyklar har cykeldäck 25 mm och 23 mm.
1520_Co Rubin star galler med mönster på längden 300x2200x25 mm
1521_Co Rubin star galler med mönster på bredden 300x2200x25 mm
1522_Co Rubin star galler med mönster på längden 300x2200x15 mm
1523_Co Rubin star galler med mönster på bredden 300x2200x15 mm
Tryckplattor
Tryckplattor placeras direkt mot marken och ovanpå läggs markgallret.
Placera tryckplattorna i samtliga hörn och centrerat
och längs med långsidor för att få ett jämt tryck på bädden.
TB-Betongplatta250x500x70_Bt - Tryckplatta 250x500x70mm
TB-Betongplatta500x500x70_Bt - Tryckplatta 500x500x70mm
Installation
Installation ska ske enligt den anvisning som medföljer produkten.
Brister i förankring kan medföra bristande stabilitet, stöldrisk och säkerhetsrisk.
Leverans
Produkten levereras i ett stycke eller i delar beroende på modell.
Montering
Rekommenderas att placeras ovanpå en makadam bädd.
Design: Edge
Kvalitetstillverkad: Malus
Ståldetaljer
Cortén stål (Co)
Utskrifter - Material / Underhåll
Produktblad
Rubin star galler 330x2200x25/15 mm - produktblad.pdf
Monteringsanvisning
Rubin star galler 330x2200x25/15 mm - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
Rubin star 1520_2d.dwg
Rubin star 1521_2d.dwg
Rubin star 1522_2d.dwg
Rubin star 1523_2d.dwg
3D - Modeller
Rubin star 1520_3d.dwg
Rubin star 1521_3d.dwg
Rubin star 1522_3d.dwg
Rubin star 1523_3d.dwg
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
