PIPPIN Sky
Reglerbar Plan
15/125/250 kN
Pippin sky reglerbar dagvatten/luftningsbrunn 15/125/250 kN - plan yta. Förser träd och växters rötter med luft och vatten när omgivande yta är beklädd med t e x marksten eller asfalt.
Betäckningen i Cortén stål eller Pulver lackad Rostfritt stål.

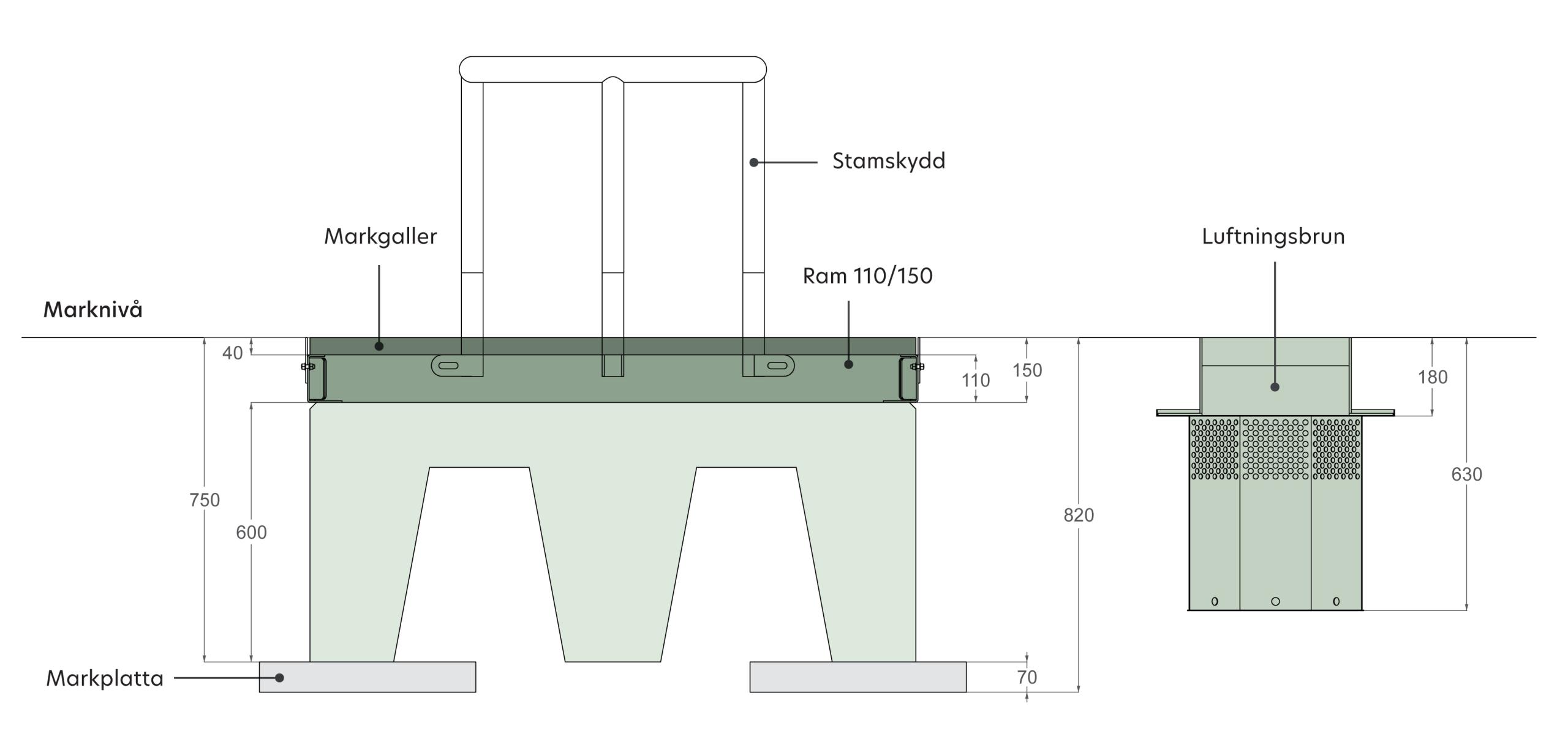

Illustration som visar luftningsbrunens minimal djup i förhållande till växtbäddsystemet

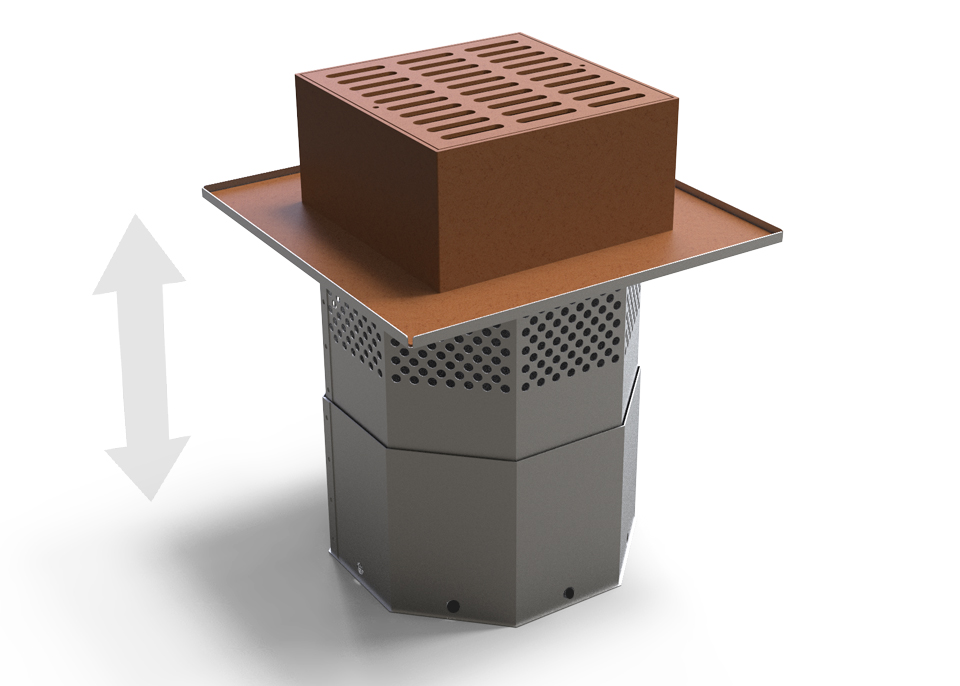

Tankens nedre del placeras i en grop, 63-73 cm under marknivå. (visas i blått). Tankens övre del och även dagvattenbetäckningen placeras inuti den nedre delen och höjdjusteras till marknivå. (visas i rött)
Höjdjusteringen görs genom att jämna ut jordmaterialet under brickan till 180 mm under marknivå (den gröna linjen)
- Förser trädets rötter med vatten
- Förser trädets rötter med luft
- Placeras i närhet till trädgropsfundamentets
- Placera i närhet till dagvattenbädds system
- Användning möjlig enskilt eller i kombination
- Lång livscykel
- Ramen håller brunnslocket på plats
- Möjligt att byta ut enskild del vi skada
- Underhållsfritt material
- Luftbrunn sandsugs för att tömmas
Miljöbedömd via SUNDAHUS
Original

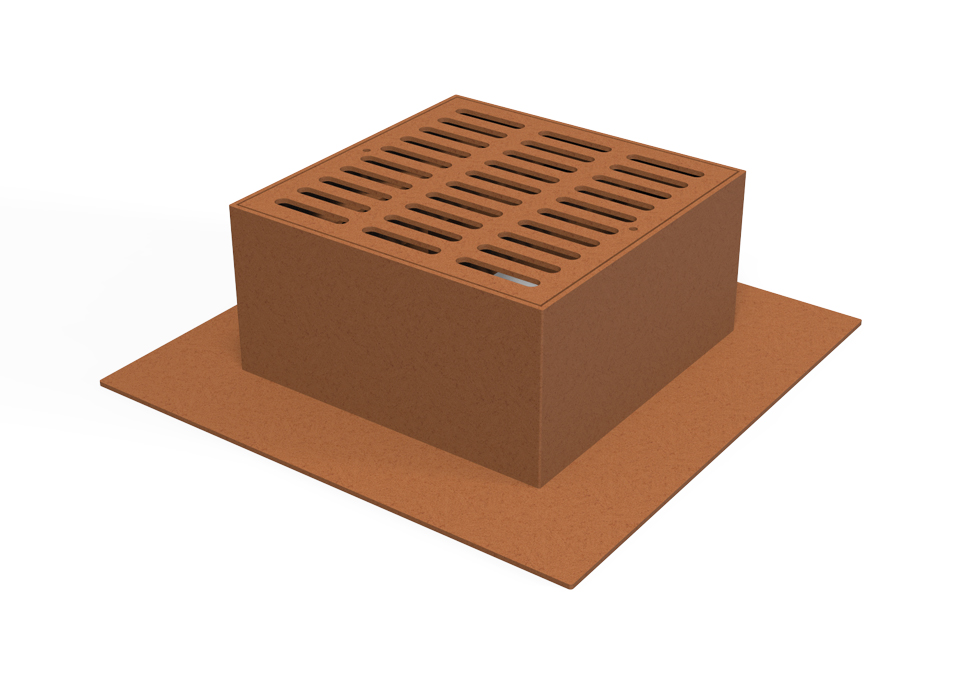

Brunnslock galler + ram
Cortén stål (Co)
Behållare stationär med sand fång - hexagon
Rostfritt stål (Rf)
alt.

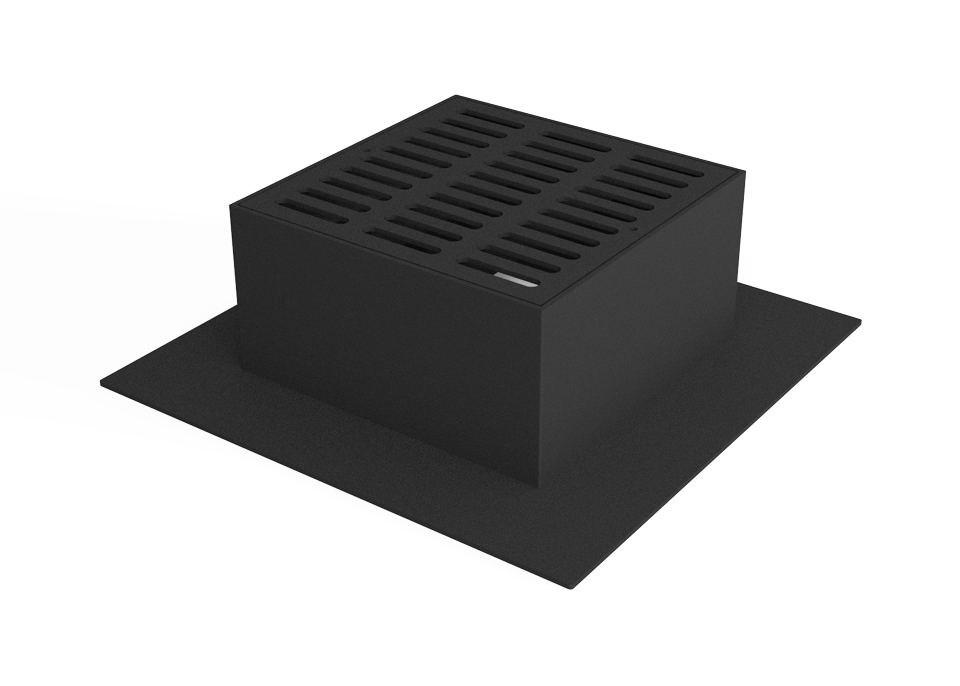

Brunnslock galler + ram
Rostfritt stål (Rf) + Pulver lack (Pu) Färgkulör: Klassisk svart RAL 9005
Behållare stationär med sand fång - hexagon
Rostfritt stål (Rf)
Välj mellan
Klassiska standard RAL färgkulörer (Ståldetaljer)
Betong grå RAL 7023
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Uttrycksfulla standard RAL färgkulörer (Ståldetaljer)
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021
Total höjd: 630-730 mm
Volym: 60 liter
Vikt: Betäckning i Cortén stål (Co) 23 kg och behållare i rostfritt stål (Rf) 13 kg. Totalt: 36 kg
Brunnslock galler - plan yta
Mått: 336 x 336 x 65 mm
Tjocklek: 4 mm
Ram
Mått: 543 x 543 x180 mm
Tjocklek: 4 mm
Behållare Reglerbar med sand fång - hexagon
Volym: minst 60 liter
Diameter: 394 mm
Höjd: 465-565 mm
Kopplingsplatta: 550 x 550 mm
Belastning
Uppfyller belastningsklass enligt europeisk, tillika svensk standard SS-EN124
KLASS A15 (15 KN = 1500 KG)
Trafikområden som enbart
användas av fotgängare och cyklister
KLASS B125 (125 KN = 12500 KG)
Gangvägar, gängtrafikomräden och därmed jämförbara
områden, bilparkeringar eller parkeringsdäck.
KLASS C250 (250 KN = 25000 KG)
Installationer i vägens kantstensområden
användas av bilar och lastbilar
Design: Edge
Kvalitetstillverkad: Malus
6040 RfCo - Pippin sky reglerbar dagvatten/luftningsbrunn 15 kN - Plan betäckning
6040 RfPu - Pippin sky reglerbar dagvatten/luftningsbrunn 15 kN - Plan betäckning
6041 RfCo - Pippin sky reglerbar dagvatten/luftningsbrunn 125 kN - Plan betäckning
6041 RfPu - Pippin sky reglerbar dagvatten/luftningsbrunn 125 kN - Plan betäckning
6042 RfCo - Pippin sky reglerbar dagvatten/luftningsbrunn 250 kN - Plan betäckning
6042 RfPu - Pippin sky reglerbar dagvatten/luftningsbrunn 250 kN - Plan betäckning
Behållare placeras i mark, ram ovanpå och lock fälls in i ramen
Ståldetaljer
Ram + brunnslock
Cortén stål (Co)
Behållare hexagon
Rostfritt stål (Rf)
Utskrifter - Material / Underhåll
Produktblad
Pippin dagvatten / luftbrunn sky plan 15kN - produktblad.pdf
Monteringsanvisning
Pippin dagvatten / luftbrunn sky plan 15kN - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
Sundahus - miljödata 8040.pdf
Sundahus - miljödata.pdf
2D - Linjer
Pippin dagvatten / luftbrunn Reglerbar plan_2d.dwg
3D - Modeller
Pippin dagvatten / luftbrunn Reglerbar plan_3d.dwg
Pippin dagvatten / luftbrunn Reglerbar plan_Med brunn_3d.dwg
Övriga - filer
Pippin ram - måttskiss.jpg
Växtbäddar i Stockholms stad - En handbok 2017.pdf
Växtbäddar i Stockholms stad - Stockholmsmodellen.pdf
Växtbäddar i Stockholms stad - Utförandebeskrivning.pdf
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
