Produkter > Cykelställ > Oretorp cykelpollare /-ställ
ORETORP

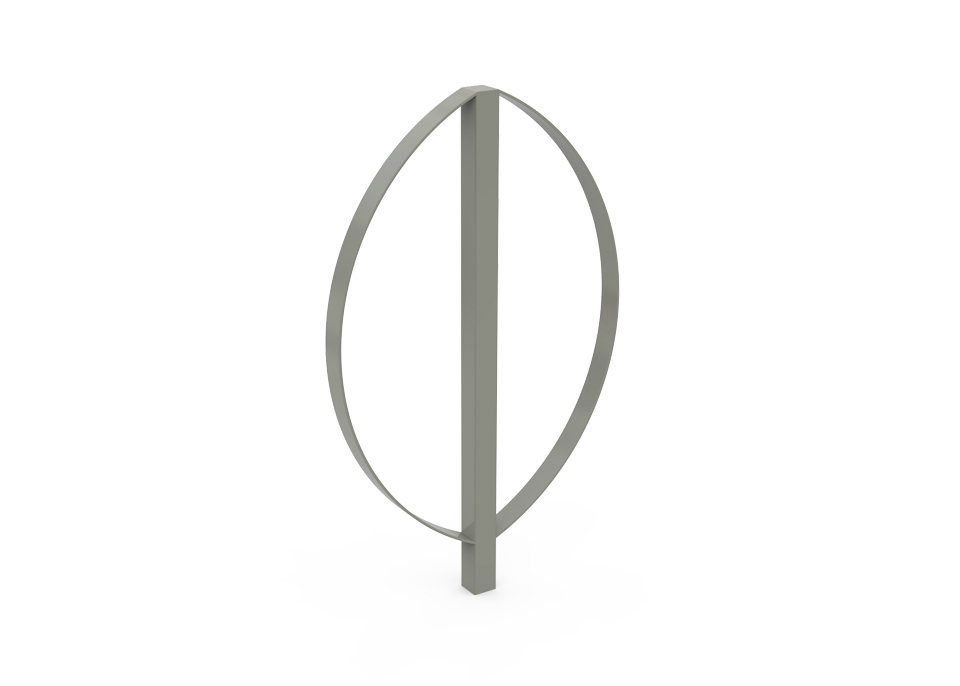

Oretorp cykelpollare /-ställ är robust med mjuka former som har ett lugnt uttryck i den ibland tuffa stadsmiljön. Stabila rör för god ram låsning utav både barn och vuxn cykel. Placeras fritt i rad eller med fördel för att skapa en cykelparkering
- Placera cyklar från samma håll eller motsatt håll
- Placera i rad och skapa en cykelparkering
- Rostfritt pulverlackat stål
- Underhållsfritt
- Lång livscykel
- Hållbar mot åverkan
- Plats gjutes
- Bultas i mark
- Låsning
Original
Rostfritt stål (Rf) + Pulver lack (Pu)
Plats gjutes A
Bredd: 570 mm
Ovan mark: 900 mm
Stolpe: 50 x 50 mm
Halvbågens höjd: 800 mm
Stolpe till halvbågens centrum 260 mm
Under mark: 400 mm
Bultas i mark M
Bredd: 570 mm
Ovan mark: 900 mm
Stolpe: 50 x 50 mm
Halvbågens höjd: 800 mm
Stolpe till halvbågens centrum 260 mm
Markplatta: D165x5mm. Bulthål x4st
Prefab betong fundament P
Bredd: 570 mm
Ovan mark: 900 mm
Stolpe: 50 x 50 mm
Halvbågens höjd: 800 mm
Stolpe till halvbågens centrum 260 mm
Prefab betong fundament 420 mm
Plats gjutes
20273A - Oretorp cykelpollare /-ställ
Bultas i mark
20273M - Oretorp cykelpollare /-ställ
Prefab betong fundament
20273P - Oretorp cykelpollare /-ställ
Original

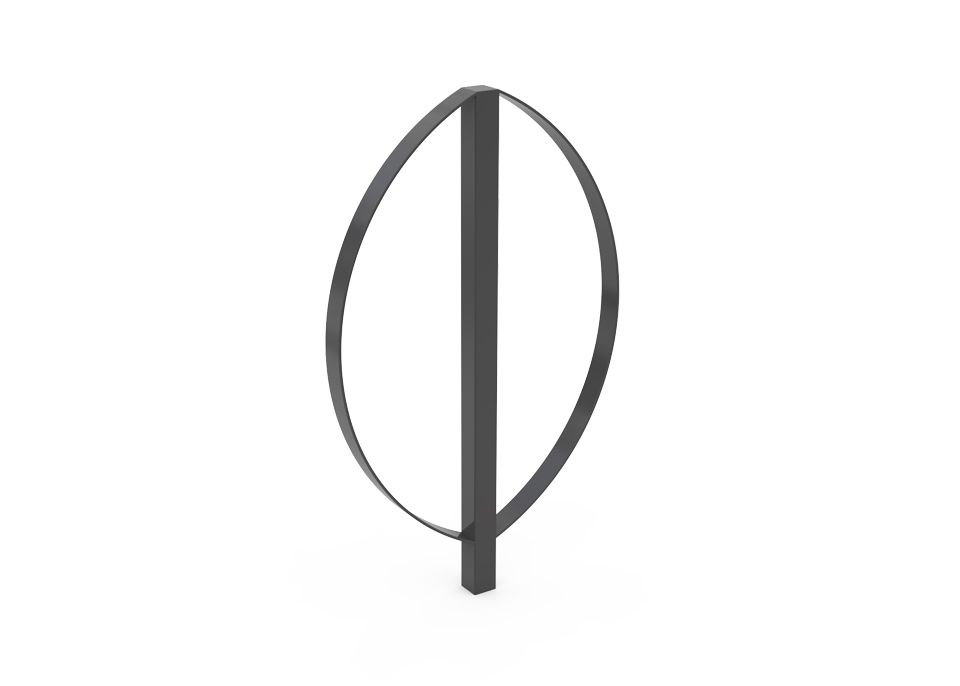

Klassisk svart RAL 9005
Standard
RAL färg kulörer för ståldetaljer ( 0 sek )
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021
Cortén imitation - Struktur färg med kornig yta ( 0 sek )
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus
Special
Kostnad av tillval för ståldetaljer offereras
TV-Pu - Kundspecifik RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent
Bultas i mark M
TB-SET - M10x92 Fzv 4 - Fastbultning set
TB-SET - M10x112 A4 4 - Fastbultning Option 1 RF SF A4 - set (Ingår även hattmuttrar)
Prefabricerade betong fundament - P
TB-FUNDAMENT 430 - Prefab betong fundament 430
A - Platsgjutet fundament
Förslagsvis används Hard heads gjutrör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 600 mm x diameter 250 mm
M - Bultas i mark
Markbult M10
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.
P - Prefabricerade betong fundament
För en enkel installation utan gjutning
Mått: 150/190 x 430 mm
Design
Malus
Kvalitetstillverkad
Malus
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Prefab betong
Betong (Bt)
Plastdetaljer
Polyeten (LDPE)
Utskrifter - Material / Underhåll
Produktblad
Oretorp cykelpollare /-ställ - produktblad.pdf
Monteringsanvisning
Oretorp cykelpollare /-ställ - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
