Original 1
Stål (Bs) + Varmförzinkat (Zn) + Pulver lack (Pu) Färgkulör: Cortén stål imitation 2
Obehandlad granstock  (Gr)
Fästelement (A2)

alt.

Original 2
Stål (Bs) + Varmförzinkat (Zn) + Pulver lack (Pu) Färgkulör: Klassisk svart RAL 9005
Obehandlad granstock  (Gr)
Fästelement (A2)


Välj mellan
Klassiska standard RAL färgkulörer (Ståldetaljer)
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018

Uttrycksfulla standard RAL färgkulörer (Ståldetaljer)
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021

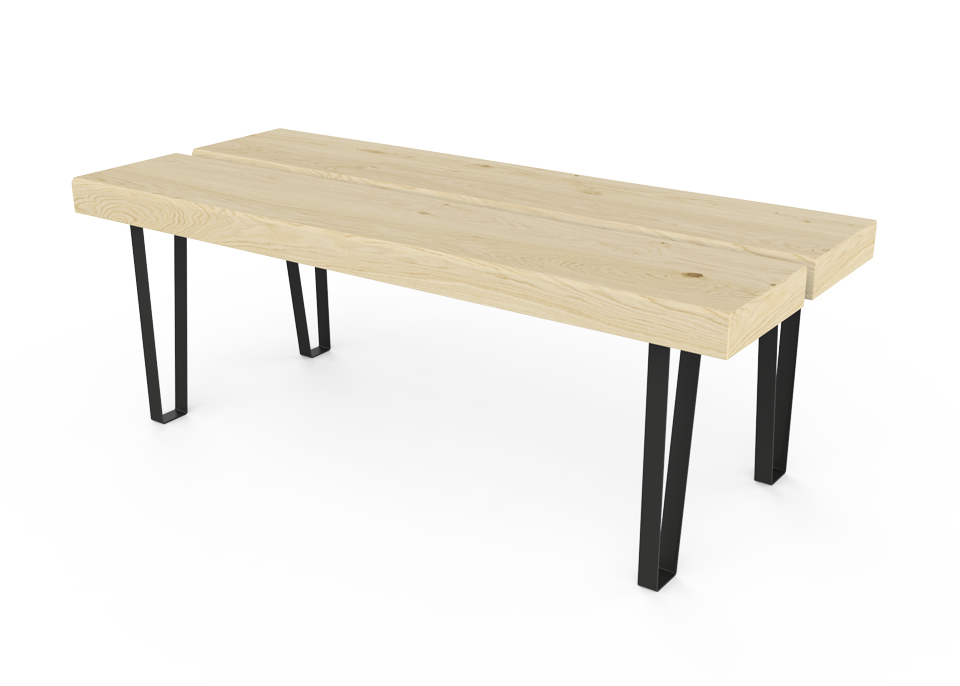

Bord
Massiva bordsstockar x 2st
Bredd: 400 mm
Tjocklek: 100 mm
Bordsskiva: (1000 - 3.500) x 850 mm
Höjd: 720 mm

Firstående placering
6528 - Rödluvan ljugarbord 1000 mm
6529 - Rödluvan ljugarbord 1500 mm
6530 - Rödluvan ljugarbord 2000 mm
6531 - Rödluvan ljugarbord 2500 mm
6532 - Rödluvan ljugarbord 3000 mm
6533 - Rödluvan ljugarbord 3500 mm

Trä
Samtliga behandlingar strycks på 4 gånger
TV-Ow02 - OrganoWood 01 och OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent

Förankring
TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras fullt färdigmonterad för fristående placering

L – Fristående placering
Ställ ut på önskad plats

A - Platsgjutet fundament
Fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Design: Malus
Kvalitetstillverkad: Malus

Ståldetaljer
Stål (Bs) + Varmförzinkat (Zn) + Pulver lack (Pu)

Trädetaljer
Furu (Fu) + Lasyr Vattenbaserad (LaV)

Fästelement
Fästelement (Fzv)
Fästelement (A4)

Utskrifter - Material / Underhåll

Produktblad
Rödluvan bord - produktblad.pdf

Monteringsanvisning
Rödluvan bord - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

Rödluvan bord_2d.dwg

3D - Modeller

Rödluvan bord _3d.dwg
