Ståldetaljer

Rostfritt stål + Pulver lack (Pu)
Färgkulör: Klassisk svart RAL 9005

För pulver lackering (Pu) välj mellan våra standard klassiska RAL-färg kulörer,

de första 4 färgerna finns tillgängliga i strukturfärg (lätt textur) :

Eller mellan våra uttrycksfulla RAL-färg kulörer :

Eller Cortén imitation - Struktur färg med kornig yta

Trädetaljer :

Furu (Furu) + Grundmålad (Gr) + Täckmålad (Tm)

Välj mellan våra standard klassiska NCS-färg kulörer

Fästelement

Fästelement (A2) + Fästelement (A4)

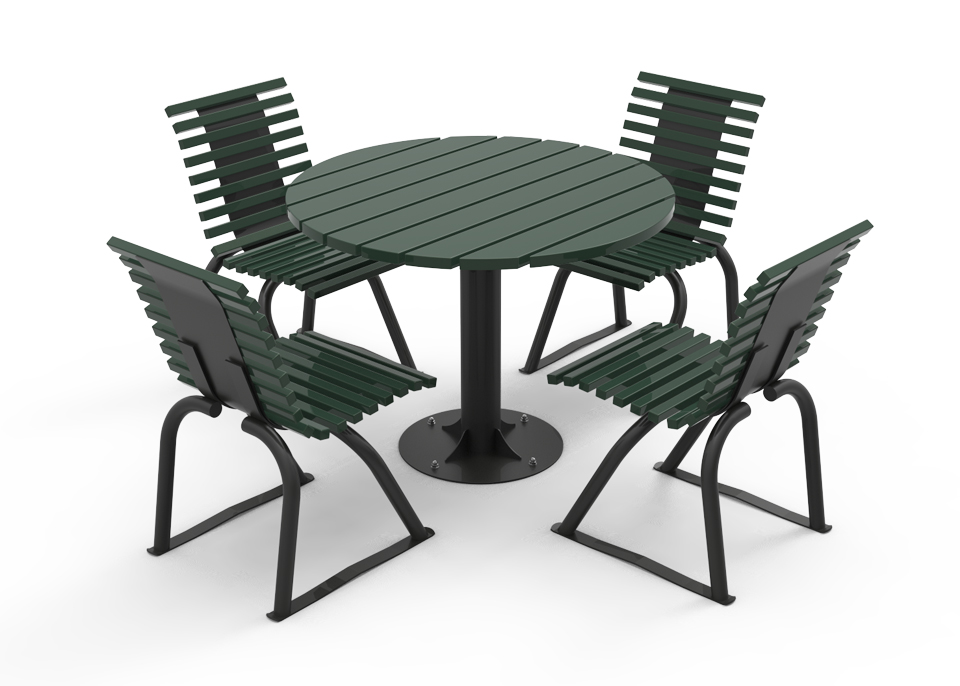

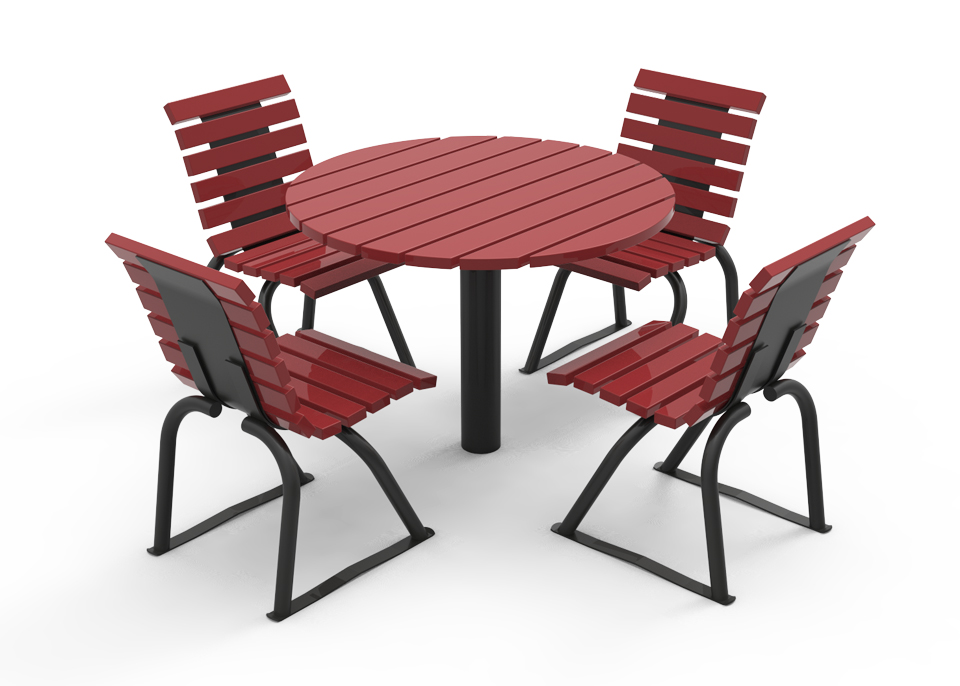

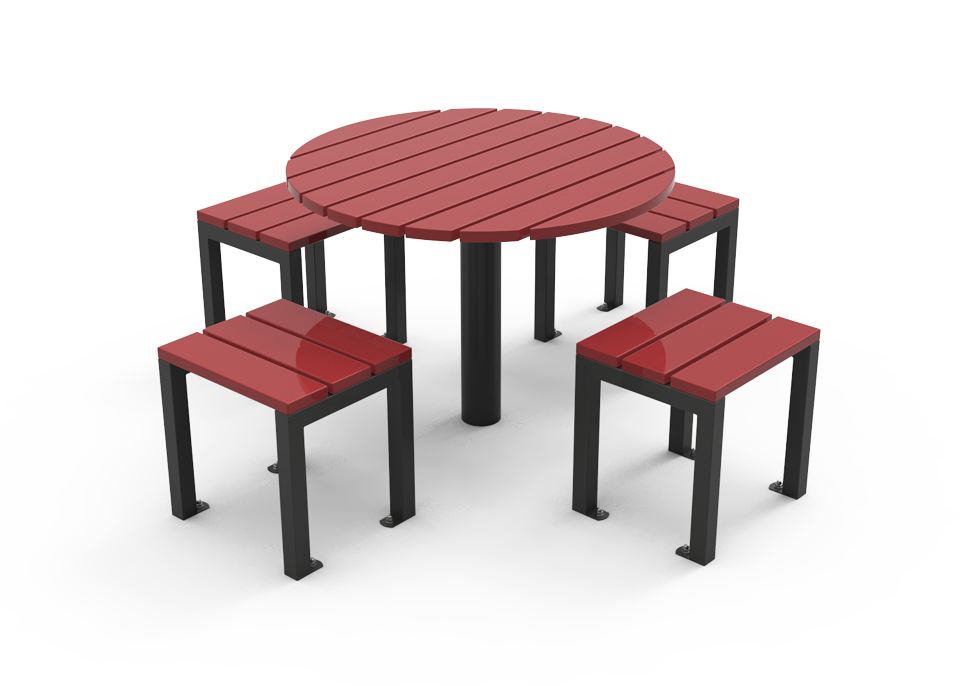

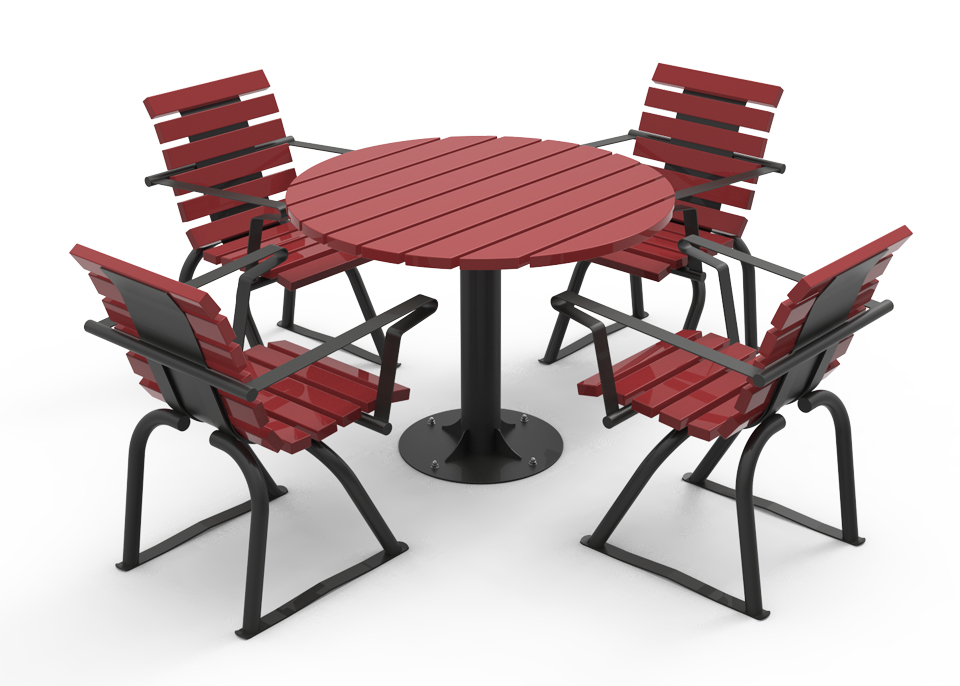

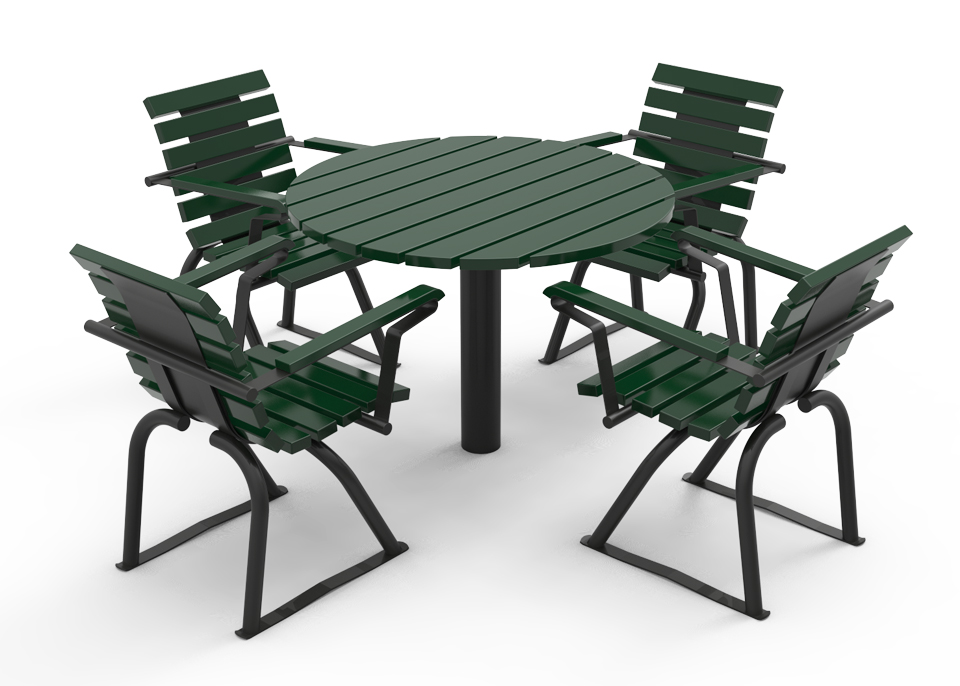

Karmijn bord 4-6 platser
Bordsskiva: Diameter 1100 mm
Bords höjd: 830 mm

Design: Edge
Kvalitetstillverkad: Malus

Fristående

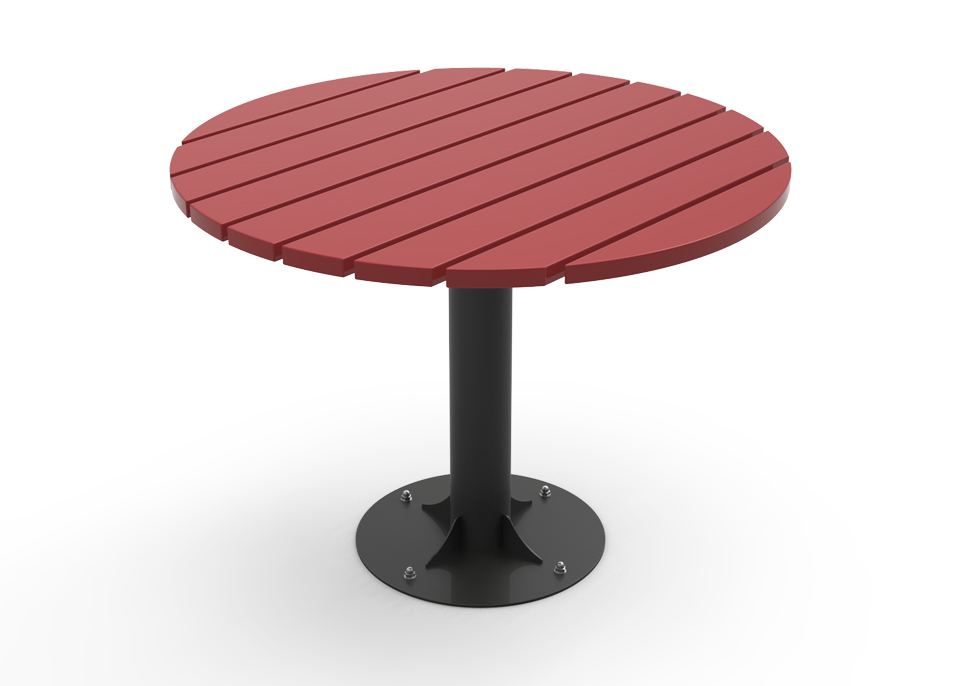

20800L_RfPuFuTm - Karmijn klassiskt runt parkbord 4-6 platser – Fristående placering

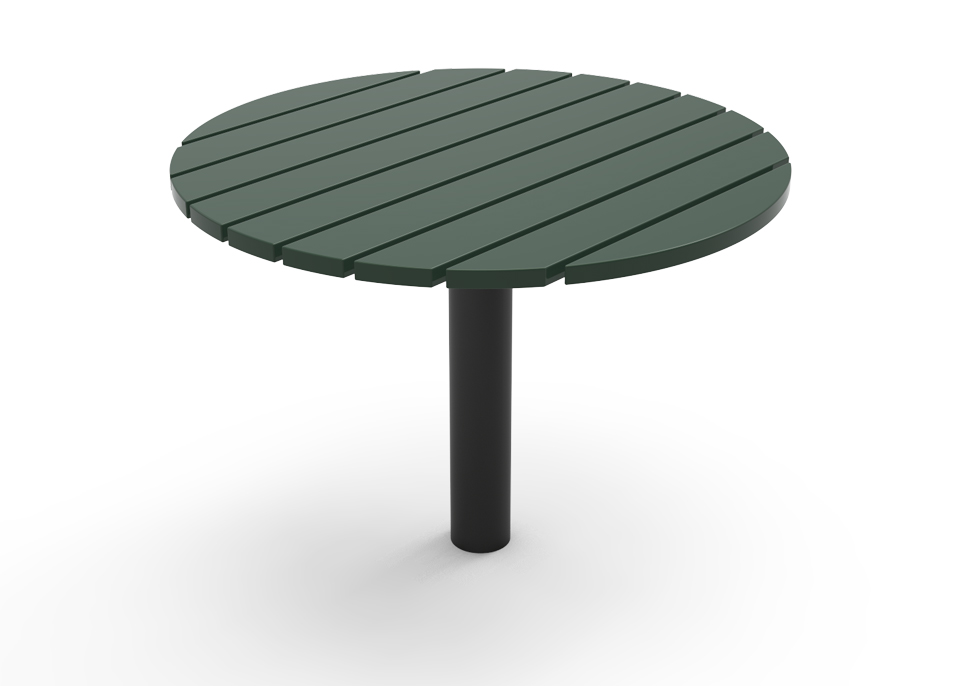

20801A_RfPuFuTm - Karmijn klassiskt runt parkbord 4-6 platser – Plats gjutes i mark

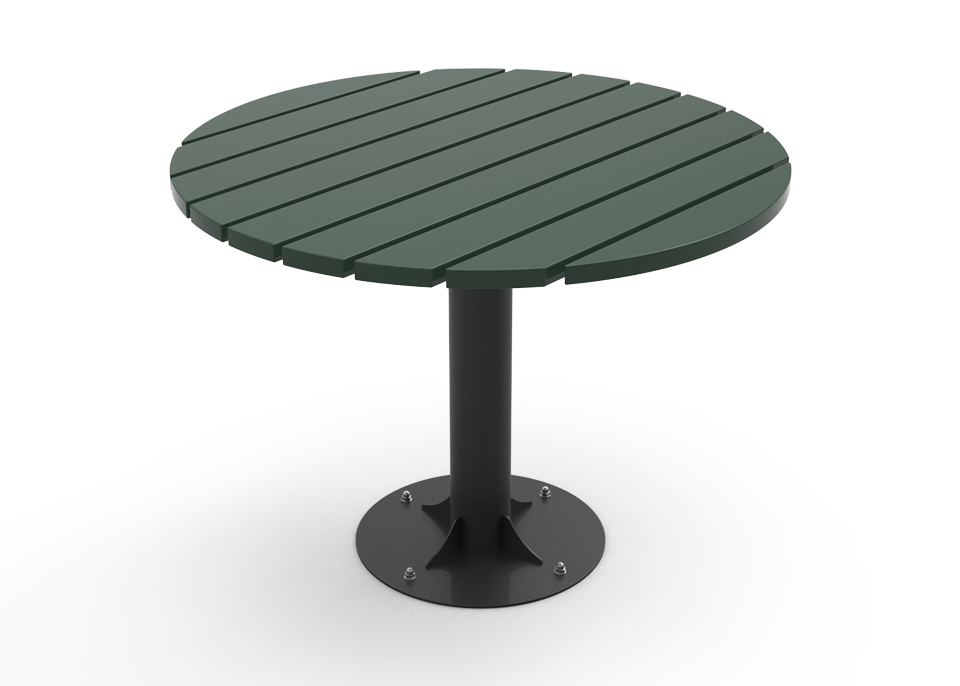

20802M_ RfPuFuTm - Karmijn klassiskt runt prarkbord 4-6 platser – Bultas I mark

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


Förankring
TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras med färdigmonterad bordsskiva och stolpe alt. stativ för enkel montering

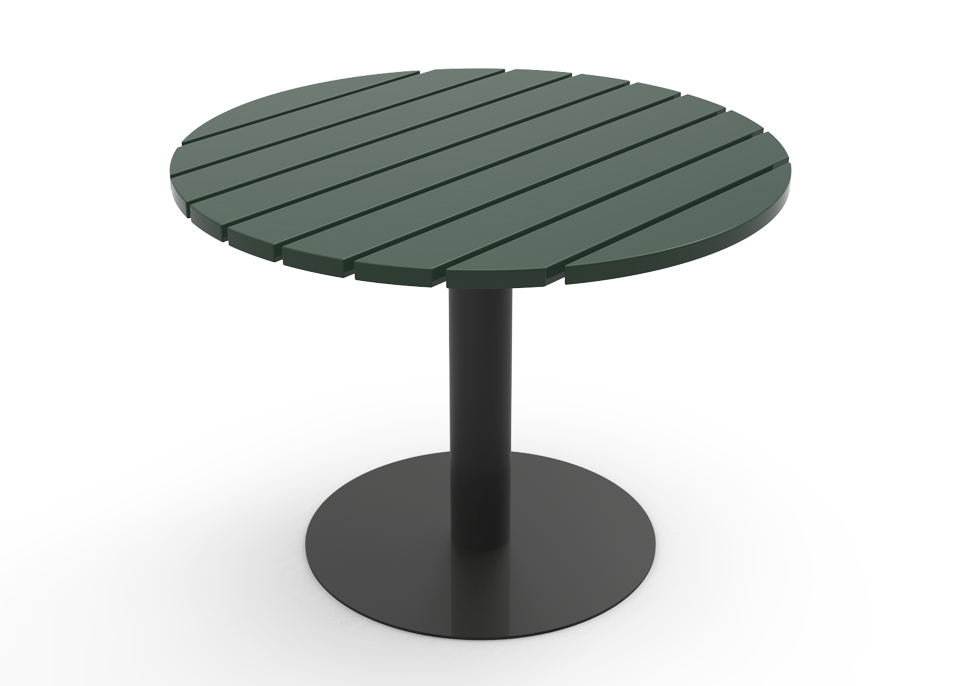

L - Fristående placering
Ställ ut på önskad plats

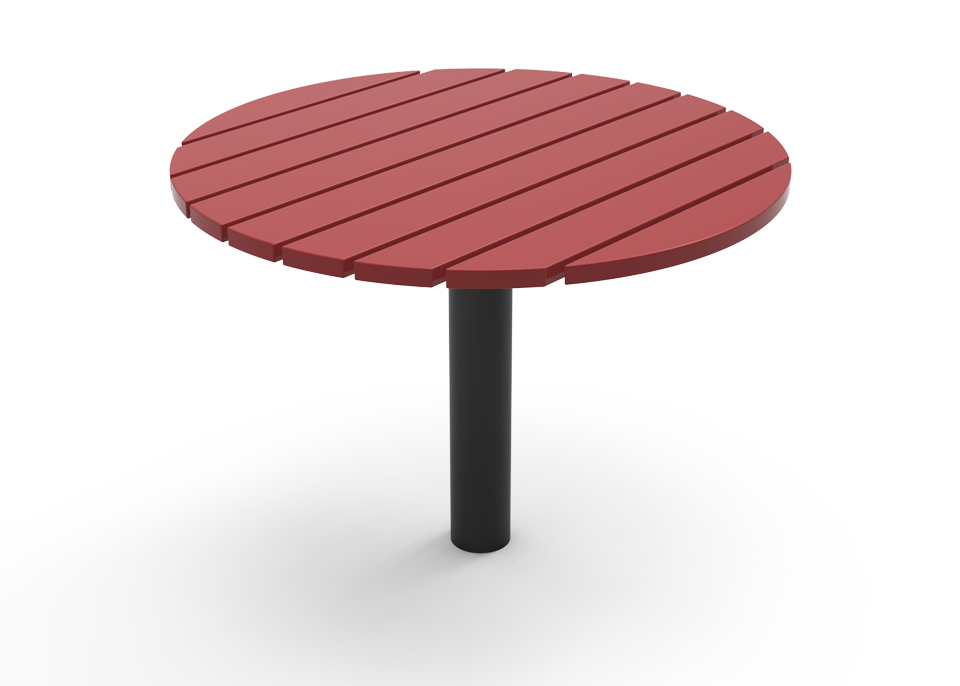

A - Platsgjutet fundament
Stolpben
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)

Trädetaljer
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)

Plastdetaljer
Polyeten (LDPE)

Fästelement
Fästelement (A4)

Utskrifter - Material / Underhåll

Produktblad
Karmijn bord - produktblad.pdf

Monteringsanvisning
Karmijn bord - monteringsanvisning.pdf

Miljödata
Malus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer

Karmijn Bord - 20800_2d.dwg
Karmijn Bord - 20801_2d.dwg
Karmijn Bord - 20802_2d.dwg


3D - Modeller
Karmijn Bord - 20800_3d.dwg
Karmijn Bord - 20801_3d.dwg
Karmijn Bord - 20802_3d.dwg
