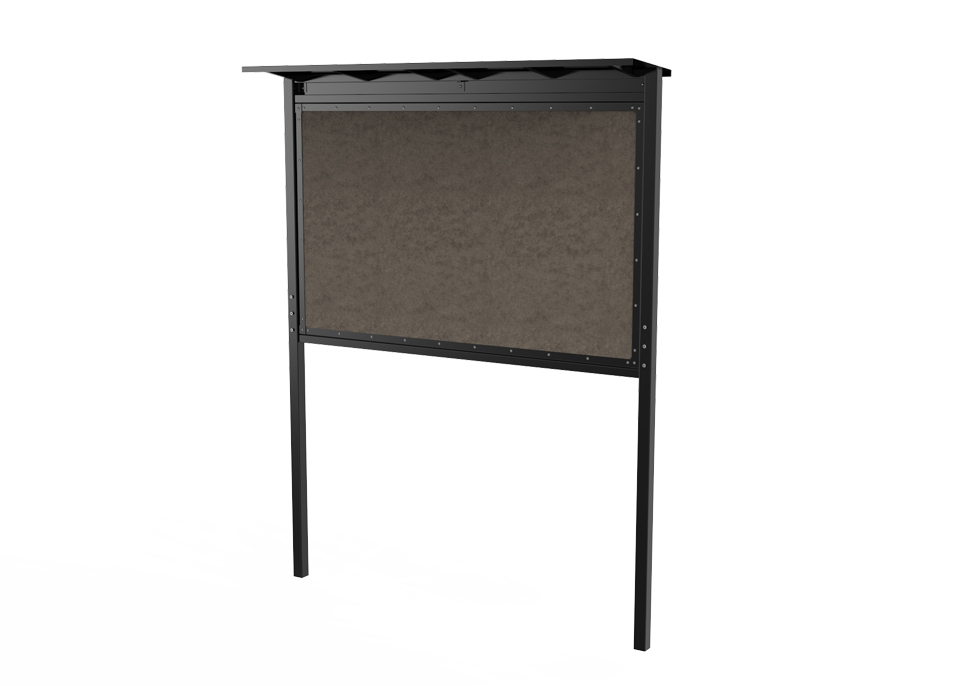

Produkter > Anslagstavlor > Aurora anslagstavla med tak - plats gjutes
Erbjuder allmänheten möjlighet att ta del av information från ideela organisationer och föreningar.
Utformad för att passa olika patser och behov och för att göra det lättare att nå ut med kultur- och evenemangsinformation i det offentliga rummet. Tak för att skydda mot regn. Rymmlig tavla med gott om plats för informationsblad. Material och behandling med den extra kvalitén för en lång livscykel.
Rostfritt stål (Rf) + Pulverlack (Pu)
Färgkulör: Klassisk svart RAL 9005
Genrellt
Höjd: 2130 mm
Bredd: 2000 mm
Stolpar cc: 1977 mm
Tak lutar 6 grader bakåt
Anslagstavla - yta
Höjd: 1150 mm
Bredd: 1900 mm
Läs höjd: 800 - 1950 mm
Plats gjues A
Fastgjutnings del under mark: 500 mm
Bultas i mark M
Fästplatta - T (svetsad)
Fot diamterer: 300 mm x2st
Bulthål M8 x4st
Prefab fundament P
150/190 x430 mm
Plats gjutes
7080A - Aurora anslagstavla med tak
Original 1
Rostfritt stål (Rf) + Pulver lack (Pu)
Färgkulör klassisk svart RAL 9005
Standard
RAL färg kulörer för ståldetaljer ( 0 sek )
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018
Guld gul RAL 1004
Honungs gul RAL 1005
Sulfur gul RAL 1016
Citron gul RAL 1012
Ljus blå RAL 5012
Trafik blå RAL 5017
Trafik röd RAL 3020
Lax rosa RAL 3022
Ljus grön RAL 6021
Cortén imitation - Struktur färg med kornig yta ( 0 sek )
Corten 1 - mörk
Cortén 2 - mellan
Cortén 3 - ljus
Special
Kostnad av tillval för ståldetaljer offereras
TV-Pu - Kundspecifik RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent
Anslagstavla asfaboard för utbyte
TB-7080 ASFABOARD - Anslagstavla
Bultas i vägg
TB-M8x92 Fzv 4 - Fastbultning set x2
Levereras komplett monterad tavla med tillhörande stolpben för enkel montering.
Plats gjutes - A
Bultas i mark - M
Prefab fundament - P
Design: Malus
Kvalitetstillverkad: Malus
Ståldetaljer
Rostfritt stål (Rf) + Pulver lack (Pu)
Asfaboard
Asfaboard (Ab)
Fästelement
Fästelement (A2)
Utskifter
Produktblad
Aurora anslagstavla med tak - produktblad.pdf
Monteringsanvisning
Aurora anslagstavla med tak - monteringsanvisning.pdf
Miljödata
Malus - miljödata.pdf
2D - Linjer
3D - Modeller
Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
Vi reserverar oss för mått- och konstruktionsändringar som förbättrar produkterna. Produkten är upphovsrättsligt skyddad. I vissa fall mönsterskyddad och/eller patenterad.
