BERNER

Rostfritt stål + Pulver lack (Pu) (Klassisk svart RAL 9005)
Furu (Furu) + Grundmålad (Gr) + Täckmålad (Tm) (Klassisk parkgrön NCS S8010 G10Y)
Fästelement (A2&A4)

Välj mellan våra standard RAL färgkulörer
Varm umbra grå RAL 7022
Trafik grå RAL 7012
Anthracite grå RAL 7016
Silkes grå RAL 7044
Klassisk svart RAL 9005
Klassisk varmröd RAL 3009
Klassisk parkgrön RAL 6009
Trafik vit RAL 9016
Vit aluminium / silver grå RAL 9006
Resedagrön RAL 6011
Gulgrön RAL 6018

Parksoffa 2-sits
Längd: 1230 mm
Sits längd: 1230 mm
Djup: 69 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 820 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1180 mm, djupled cc 340 mm

Parksoffa 3-sits
Längd: 1780 mm
Sits längd: 1780 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm
Cc mått stolpben: cc 1380 mm
Cc mått medar för platsgjutning alt. bultning: sidled cc 1730 mm, djupled cc 340 mm

Lång parksoffa
Längd: Varierar mm
Sits längd: varierar mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Fåtölj med stålarmstöd och träöverliggare
Bredd: 480 mm
Djup: 690 mm
Sits höjd: 460 mm
Höjd: 890 mm

Parkbord 1230
Bordsskiva: 1230x730 mm
Bords höjd: 670 mm

Parkbord 1780 tillgänglighetsanpassad med plats för rullstol
Bordsskiva: 1780x730 mm
Bords höjd: 670 mm

Långt parkbord
Längd: Varierar mm
Bredd: 730 mm
Bords höjd: 670 mm

Lös placering (möjligt att plats gjuta alt. bulta i mark - se tillbehör)

Efter artikel nr sätt bokstaven A eller M
Exempel: möbelgrupp för plats gjutes 6050A G1
A = Plats gjutes
M = Bultas i mark
(mm)
Obs! Som bord används klassiska Särsö bordet.

Möbelgrupper med stålarmstöd

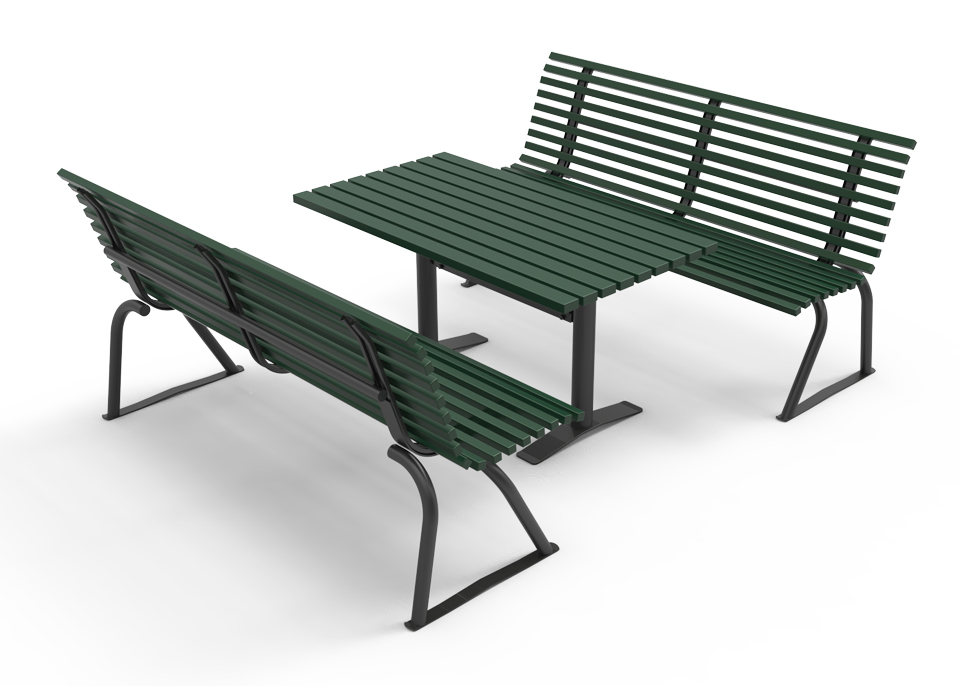

Berner 1 G1 - 2st soffor 1230 + 1st bord 1230

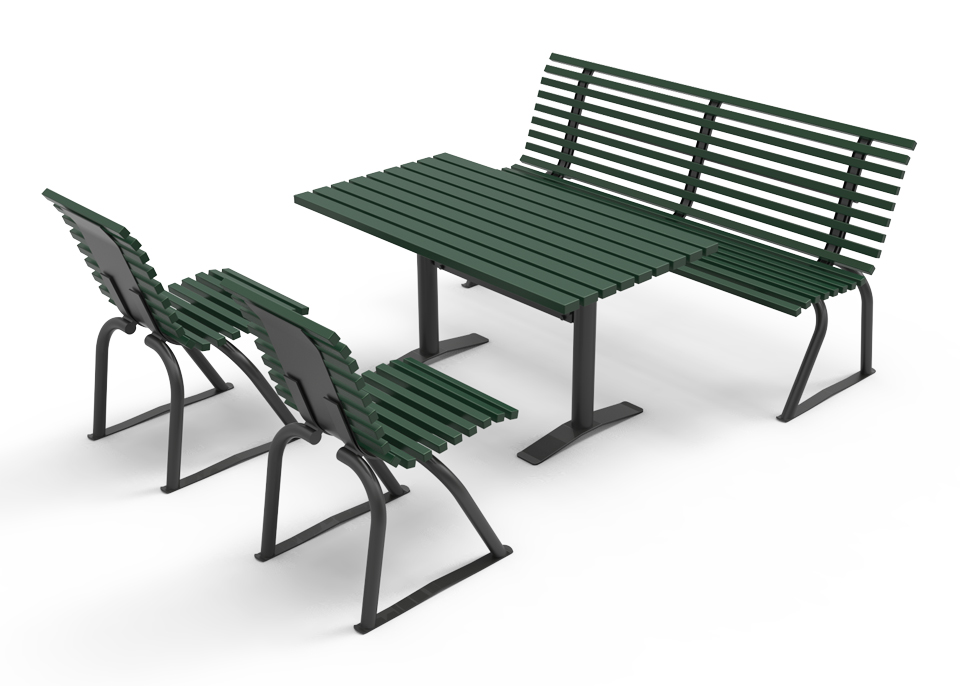

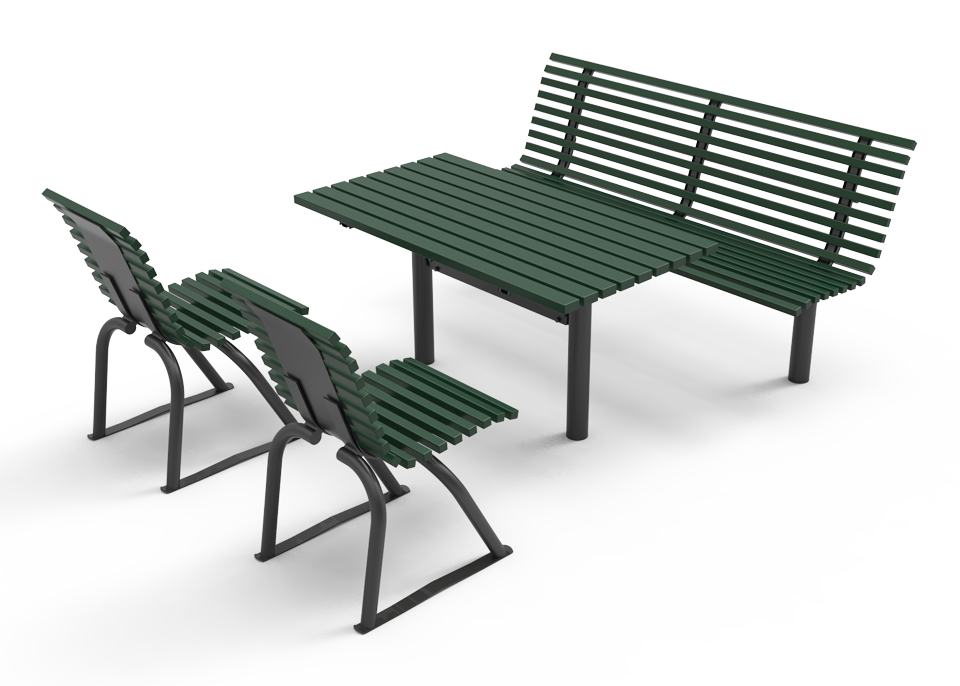

Berner 1 G2 - 1st soffa 1230 + 2st fåtölj + 1st bord 1230

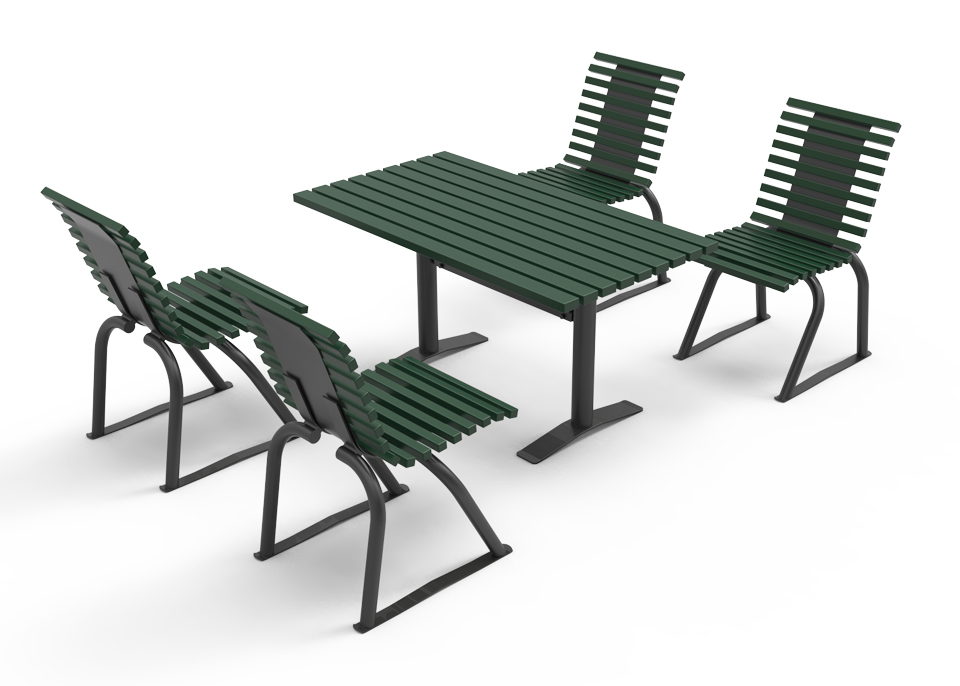

Berner 1 G3 - 4st fåtöljer 1230 + 1st bord 1230

Berner 1 G4 - 2st soffor 1780 + 1st bord 1780
Berner 1 G5 - 1st soffa 1780 + 2st fåtölj + 1st bord 1780
Berner 1 G6 - 4st fåtölj 1780 + 1st bord 1780


Samtliga möbel grupper kan fås i förlängda versioner

Berner 2 G7 - 2st soffor 2460 + 1st bord 2460
Berner 2 G8 - 1st soffa 2460 + 1st bord 2460

Berner 2 G9 - 2st soffor 3560 + 1st bord 3560
Berner 2 G10 - 1st soffa 3560 + 1st bord 3560

Berner 3 G11 - 2st soffor 3690 + 1st bord 3690
Berner 3 G12 - 1st soffa 3690 + 1st bord 3690

Berner 3 G13 -  2st soffor 5340 + 1st bord 5340
Berner 3 G14 - 1st soffa 5340 + 1st bord 5340

Berner 4 G15 - 2st soffor 4920 + 1st bord 4920
Berner 4 G16 - 1st soffa 4920 + 1st bord 4920

Berner 4 G17 - 2st soffor 7120 + 1st bord 7120
Berner 4 G18 - 1st soffa 7120 + 1st bord 7120

Berner 5 G19 - 2st soffor 6150 + 1st bord 6150
Berner 5 G20 - 1st soffa 6150 + 1st bord 6150

Berner 5 G21 - 2st soffor 8900 + 1st bord 8900
Berner 5 G22 - 1st soffa 8900 + 1st bord 8900

Berner 6 G23 - 2st soffor 7380 + 1st bord 7380
Berner 6 G24 - 1st soffa 7380 + 1st bord 7380

Berner 6 G25 - 2st soffor 10680 + 1st bord 10680
Berner 6 G26 - 1st soffa 10680 + 1st bord 10680

Berner 7 G27 - 2st soffor 8610 + 1st bord 8610
Berner 7 G28 - 1st soffa 8610 + 1st bord 8610

Berner 7 G29 - 2st soffor 12460 + 1st bord 12460
Berner 7 G30 - 1st soffa 12460 + 1st bord 12460

Berner 8 G31 - 2st soffor 9840 + 1st bord 9840
Berner 8 G32 - 1st soffa 9840 + 1st bord 9840

Berner 8 G33 - 2st soffor 14240 + 1st bord 14240
Berner 8 G34 - 1st soffa 14240 + 1st bord 14240

Berner 9 G35 - 2st soffor 11070 + 1st bord 11070
Berner 9 G36 - 1st soffa 11070 + 1st bord 11070

Berner 9 G37 - 2st soffor 16020 + 1st bord 16020
Berner 9 G38 - 1st soffa 16020 + 1st bord 16020

Berner 10 G39 - 2st soffor 12300 + 1st bord 12300
Berner 10 G40 - 1st soffa 12300 + 1st bord 12300

Berner 10 G41 - 2st soffor 17800 + 1st bord 17800
Berner 10 G42 - 1st soffa 17800 + 1st bord 17800

Berner 11 G43 - 2st soffor 13400 + 1st bord 13400
Berner 11 G44 - 1st soffa 13400 + 1st bord 13400

Berner 11 G45 - 2st soffor 19580 + 1st bord 19580
Berner 11 G46 - 1st soffa 19580 + 1st bord 19580

Trä
TV-Tm - Täckmålad NCS färgkulör
TV-La - Lasyr
TV-Li - Linoljefärg och Bio Impression
TV-Lo - Linolja
TV-KsTrä01 - Klotterskydd offer
TV-Ek - Obehandlad ek
TV-Ow02 - OrganoWood 02
TV-SIO - Sioo:x
TV-Wo - Träolja U
TV-Kt - Kinesisk träolja
TV-ID MÄRKNING 1/2 - ID märkning för att möbeln skall bli spårningsbar - kolv
TV-ID MÄRKNING 2/2 - ID märkning för att möbeln skall bli spårningsbar - arbete
TV-KS - Kvalitetsstämpel

Stål
TV-PL - Pulver lack RAL färgkulör
TV-SL - Strukturfärg
TV-KSSTÅL01 - Klotterskydd permanent


TB-SET J M8x20 Fzv A-4 - Plats gjutes (Fastgjutningsjärn + Bult M8x20) - set
TB-SET M8x92 FZV 4 - Markbult -set
TB-SET M6,3x50 A4 4 - Fastskruvning - set

Levereras med färdigmonterade bordsskivor, sits element och stativ, stolpben och medar för enkel montering


L – Fristående placering
Ställ ut på önskad plats

A - Platsgjutet fundament
Stolpben alt. fastgjutningsjärn – se tillbehör
Förslagsvis används Hard heads gjut rör av papp.
Genom att använda dig av röret slipper du gjuta i ett hål,
och kan därmed minska förbrukningen av betong
Gjutmått: minimum djup 500 mm x diameter 250 mm

M - Bultas i mark
Markbult M8 – se tilbehör
Förslagsvis används Fischer ankarmassa FIS VS Lowspeed 300 T i borrade bulthål.

T - Fastskruvning i tralldäck
Skruva fast med trallskruv – se tillbehör

Design: Malus
Kvalitetstillverkad: Malus

Rostfritt stål (Rf) + Pulver lack (Pu)
Furu (Fu) + Grundmålad (Gr) + Täckmålad (Tm)
Fästelement (A2 & A4)

Produktblad
Berner möbelgrupp.pdf

Miljödata
Malus miljödata.pdf


Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
